Простой индикатор-вольтметр для аккумулятора

18 марта 2012 г. Просмотров: 29526 RSS 12
Самопал

Встала задача определения состояния аккумуляторной батареи во время разряда, хранения ее и заряда, пришлось вспомнить навыки и взяться за паяльник. Все схемы с кучей компараторов и прочими ухищрениями своим размером навевали тоску - проще было мультиметр привязать к аккумулятору. Поэтому решено было придумать что-нибудь простое и элегантное, в результате родилась схема, которую можно масштабировать под свои нужды как в ширину, так и в глубину. На один шаг напряжения используются всего три элемента - стабилитрон, резистор и светодиод (на этом месте хлопни себя по лбу и воскликни: "Как я раньше не додумался!" smile

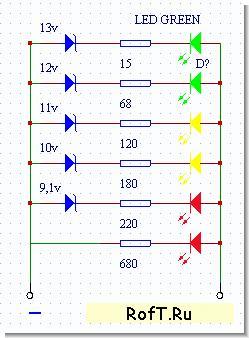

В общем лови схему и фото готового устройства из расчета на одну 12 Вольтовую свинцовую кислотную аккумуляторную батарею как в UPSах и автомобилях. Индикация от совсем разряжено (напряжение меньше 9,5В) до полностью заряжено (напряжение больше 14,6В). Если надо другие диапазоны или шкалу хочется шире, то берем ближайший стабилитрон по напряжению и считаем токоограничительный резистор для светодиода. (1,5В падение, 20мА ток).
В общем все просто.

Ну все, хватит слов, переходим к делу:

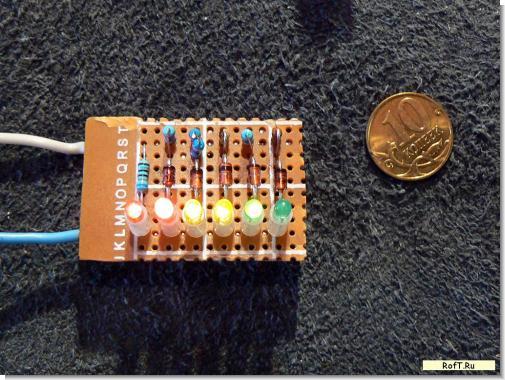

Если использовать SMD компоненты, то можно уложиться в эту десятикопеечную монету, ну у меня задачи миниатюризации не стояло, потому собрал на макетке.

Первый красный светодиод показывает, что схема подключена и какое-то напряжение есть. второй - больше 9 Вольт, третий, желтый, - больше 10В, четвертый - больше 11В, пятый, зеленый, - больше 12В и шестой - больше 13В. Градации между этими точками прекрасно видны по степени свечения соответствующих светодиодов. В данном случае аккумулятор стоит на заряде и вот-вот будет заряжен.

Если есть вопросы - спрашивай.

twitter.com vkontakte.ru odnoklassniki.ru blogger.com liveinternet.ru livejournal.ru
Комментариев: 12


    Комментариев: 12

    •  залётный | 29 ноября 2014 в 11:38:06

      Можно добавить защиту от переполюсовки - встречно-параллельные диоды 1N4148 на каждый светодиод, или диод Шотки 1N5817 на входе.

    • Нафиг не надо - переполюсовка не страшна - это же светоДИОДЫ

    • Автор хоть бы чесно сказал, что плиз ал у кого-то эту схему. Автор сам не понимает принцип схемы, что в ней и как. В статье нет никаких номиналом и маркировкок. Если хотите сказать компоненты, то вперед .

    •  Владимир | 7 февраля 2015 в 15:11:09

      От ты красавчег. пришел нагадил и ушел

      а цифры на схеме тебе для чего написаны?

    • Здравствуйте резисторы о или ко

    • Стабилитроны

      9.1 v (1N4739A)

      10 v (1N4740A)

      11 v (1N4741A)

      12 v (1N4742A)

      13 v (1N4743A)

      Резисторы

      15 ОМ

      68 ОМ

      120 ОМ

      180 ОМ

      220 ОМ

      680 ОМ

    • День добрый. Схемка интересная, а нет ли часом у кого схемки с 2 светодиодами? Задача простая. При напряжении =11 вольт загорается зеленый диод, что говорит о низком заряде, а при напряжении меньше 11 вольт загорается красный, что сигнализирует о приближении к критическому разряду?

    • вечер добрый подскажите номиналы и маркировку элементов для напряжения 42 В

    • Рекомендую прогу на андроид под названием Electrodroid - там расчет с перебором разных вариантов проще всего делать.

    • я схему индикатора напряжения АКБ использую для ремонта стабилизаторов напряжения просто, надежно, только вместо светодиодов ставлю оптопары, возможно кому то пригодится
