Легкий индикатор заряда LiIon

31 октября 2010 г. Просмотров: 40650 RSS 17
Самопал

Легкое решение для индикации окончания заряда LiIon или LiPo аккумулятора от солнечной батареи можно сделать из... любой дохлой LiIon или LiPo батареи smile

В них используется шестиногий контроллер заряда на специальзированной микрухе DW01 (JW01, JW11, K091, G2J, G3J, 2XJ, S8261, NE57600 и пр. аналоги). Задачей этого контроллера является отключение батареи от нагрузки при полном разряде батареи и отключение аккумулятора от зарядки при достижении 4,25В.

Вот последний эффект и можно использовать. Для моих целей вполне подойдет светодиод, который будет загораться при окончании заряда.

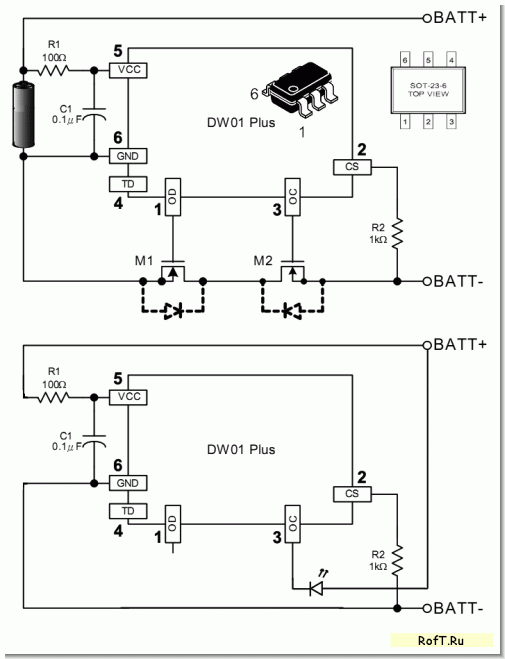

Вот типовая схема включения этой микрухи и схема, в которую надо ее переделать. Вся переделка заключается в отпаивании мосфетов и подпайке светодиода.


Светодиод возьмите красный, у него напряжение зажигания меньше, чем у других цветов.

Теперь надо подключить эту схему после традиционного диода, который так же традиционно крадет от 0,2В (шоттки) до 0,6В от солнечной батареи, но зато он не дает аккумулятору разряжаться на солнечную панель после наступления темноты. Так вот, если подключить схему до диода, то получим индикацию недозаряда аккумулятора на 0,6В, что достаточно много.


Таким образом алгоритм работы будет следующий: наша СБ при освещении дает напругу на липольку и до тех пор, пока не сработает родной контроллер заряда на аккумуляторе при напряжении около 4,3В. Как только срабатывает отсечка и аккумулятор отключается, на диоде подскакивает напряжение выше 4,3В и наша схема в свою очередь пытается защитить свою батарею, которой уже нет и отдавая команду так же несуществующему мосфету зажигает светодиод.

Убрав со света СБ напряжение на ней упадет и светодиод отключится, прекратив кушать драгоценные миллиамперы. Это же решение можно использовать и с другими зарядниками, не обязательно зацикливаться на солнечной батарее smile

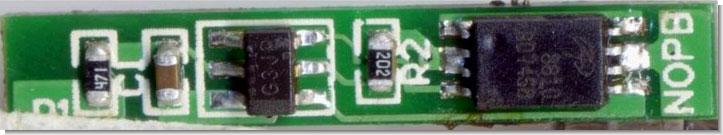

Оформить можно как угодно, благо платка контролера миниатюрна, не более 3-4 мм шириной, вот пример:


Наша волшебная микруха слева, два мосфета в одном корпусе справа, их надо убрать и запаять на плату в соответствии со схемой светодиод.

Вот и все, пользуйтесь, благо это просто.

twitter.com vkontakte.ru odnoklassniki.ru blogger.com liveinternet.ru livejournal.ru
Комментариев: 17


    Комментариев: 17

    • Ага, спасиба, работает

    • Отдельное и огромное спасибо за перечень возможных вариантов микросхем !!!

    • функции контроля заряда/разряда она сохранит?

    • Нет. Мы удалили исполнительные механизмы - ключи. Функции контроля выполняет контроллер той батареи, которой мы решили приделать индикатор заряженности. Практически все LiIon аккумуляторы сейчас с интегрированным контроллером.

    • Может, что не так собираю, но не работает, с ножки 3(OC) выход 0,9V какой туда диод ставить непонятно. Я так понимаю проверить работоспособность можно просто подключив к зарядному устройству 5V 1A без нагрузки и микруха должна подать сигнал на мосфет, но неужели мосфету нужен такой мощный сигнал, что может диод питать?

    • У меня там чуть больше вольта. Любой красный или желтый светодиод должны уже светиться при этом напряжении. Да, при подключении к БП 5В без нагрузки - светодиод должен светиться или моргать, в зависимости от контроллера. Из десятка конструкций только одна не заработала, просто взял другую плату и все. Т.ч. работоспособность проверена неоднократно годами.

    • Подскажите, какой марки светодиод ставите?

    • можно ножкой управлять транзистором тогда на диод можно подать полноценный ток!

    •  Александр | 10 октября 2012 в 16:04:48

      Скажите (может немножко не в тему) если вместо стандартных мосфетов установить помощнее (например IRFZ48N) можно эту плату будет использовать с "ноутовскими" элементами? Заранее спасибо!

    • Не вижу тут проблемы. Химия одинаковая, только токи разные

    • А если я хочу чтоб загорался светодиод до срабатывания отсечки-защиты на аккуме скажем при напряжении 4.2В на батарее, как можно прспособить? Не хочется перезаряжать, вроде вредно для батареи это. Ваши аккумуляторы как, нормально служат, если заряжать просто до отсечки защитой?

    • С данным вариантом - никак. Отсечка жестко задана в контроллере. Если надо на другое напряжение, то схем индикации миллион от банального стабилитрона с подтяжкой до высокоточных компараторов.

    • Не проще ли дополнить схему контроллера светодиодом с PNP-транзистором? Схем меньше, эффект тот же. Базу транзистора можно смело цеплять к третьей ноге контроллера без внесения разрывов в цепь. Как только аккум зарядится, сработает защита, аккум отключится, а диод включится.

    • вместо тогоо, чтобы убрать лишние компоненты вы предлагаете добавить транзистор и называете это проще? пусть так. решение имеет право на жизнь.

    •  Сергей | 26 мая 2014 в 11:47:16

      Странно, что у кого-то заработала, при таком включении работать не будет, не хватит тока светодиоду. Микруха формирует на выводах 1 и 3 напряжение "+Vin", "ноль" и "-Vin", а ток настолько слабый, что хватает только на переключение транзистора. Я подправил схемку, используя те же мосфеты. При заряде будет гореть, после заряда перестанет (при использовании вывода 3). Если использовать вывод 1, то можно контролировать разряд батареи.

      Схема контроля цепляется только параллельно основной схеме (к Li-Pol батарее - плюс и минус, BATT+ и BATT- к нагрузке) и необходимо учитывать, что напряжение остечки заряда у разных микросхем разное, та, которая на схеме имеет 4.25 В, а есть еще 4.35. Основная схема должна быть равна или больше по напряжению остечки с этой схемой контроля. Если наоборот, то схема контроля будет постоянно светится, т.к. будет ждать напряжения 4.35, а его не будет.

      Должно:

      осн контр.

      4.25 В = 4.25 В

      4.35 В = 4.25 В

      4.35 В = 4.35 В

      Опишу кратко работу схемы:

      Чтобы заработала как надо сделал следующее: разорвал контакты между 6 выводом микрухи и истоком М1 и разорвал контакт между 1 выводом микрухи и затвором транзистора М1. Затвор М1 подключил к точке соединения транзисторов М1 (сток) и М2 (исток), сюда же припаял резистор 1 кОм, второй конец которого вывел на Bat+ и припаял светодиод к истоку М1, катодом, а анод тоже на Bat+.

      Таким образом при появлении "-Vin" на выводе 3 микрухи, М2 закроется и плюс питания через резистор 1 кОм откроет М1 и загорится светодиод. Схему нужно цеплять в параллель к такой же, эта просто будет осуществлять контроль. Таким образом, при подключении вшешнего источника для заряда светодиод будет гореть до тех пор, пока батарея полностью не зарядится, а потом потухнет.

      • Опишу кратко работу схемы:
        Чтобы заработала как надо сделал следующее:....

        Сергей, а не могли бы вы нарисовать описанное вами изменение! Для меня будет ценный опыт, спасибо!

    • 1.Использовать это с другими зарядными??

      Что это за зарядные которые превышают напряжение в 4.2в??

      - Это не зарядные!

      2. Какой смысл от индикации окончения заряда если эта индикацыя есть в любом зарядном устройстве для лития??
