Самодельная автоматическая система полива

25 августа 2010 г. Просмотров: 56169 RSS 24
Самопал

А вы знаете, что сделать автоматическую систему полива комнатных растений очень просто и дешево? Теперь можно уезжать хоть на месяц не беспокоясь, что цветы засохнут и не надо просить соседей, оставляя им ключи, чтобы они поливали их. Да и в обычное время не придется с лейкой лазить в джунглях, чтобы полить все растения. В общем такой полив был моей мечтой, только руки не доходили smile

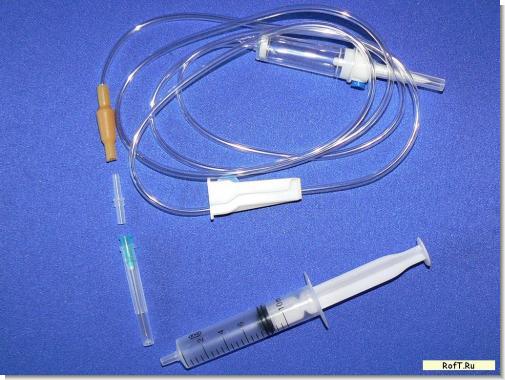

Стоимость комплектующих для системы автоматического полива на 10 растений такова:

10*7р. - капельницы в любой аптеке.

120р. - насос омывателя лобового стекла в любом автомагазине

70р. - блок питания на 12 вольт и любой ток больше 500ма.

3р. - шприц одноразовый 10мл.

Хр. - емкость для хранения воды. На первое время подойдет любая канистра, хоть на 5 литров из под воды.

А теперь самый дорогой элемент системы - электронный таймер.

900р. - Таймер электронный ИЭК ТЭ15 или любой другой. Благо выбор их сейчас довольно большой - китайцы постарались на славу. Лучше найти тот, который сам имеет на борту готовую розетку. Ну а я буду использовать тот, что оказался под рукой, Он потребует несложной доделки.

Начинаем собирать:



Распаковываем капельницы и вынимаем из резиновой муфты переходнички на иглу.

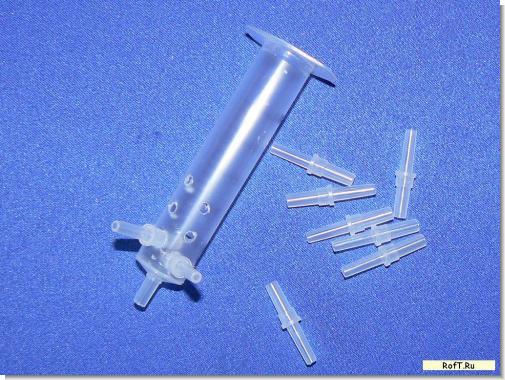

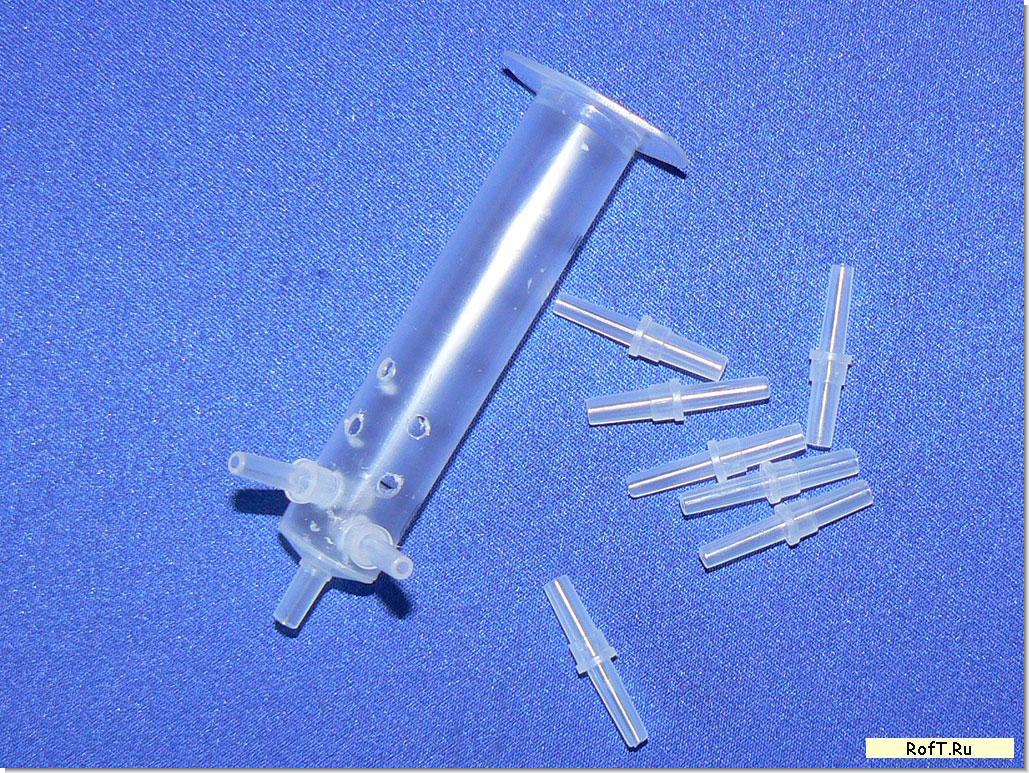

Вынимаем из шприца поршень и сверлим дырки под переходники. Это будет наш тройник-десятерник smile

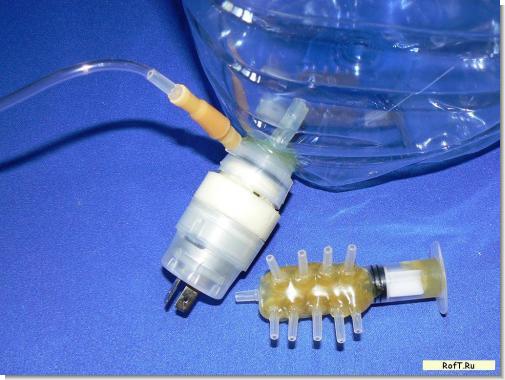

После герметизации переходников "сопливым" пистолетом вставляем обломок поршня и так же заливаем его термоклеем. Сразу же сверлим дырку внизу нашей емкости и вклеиваем тем же термоклеем насос омывателя.

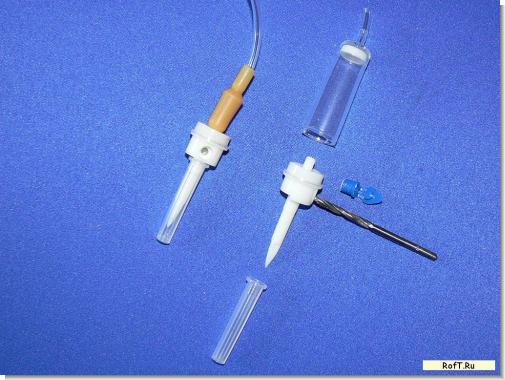

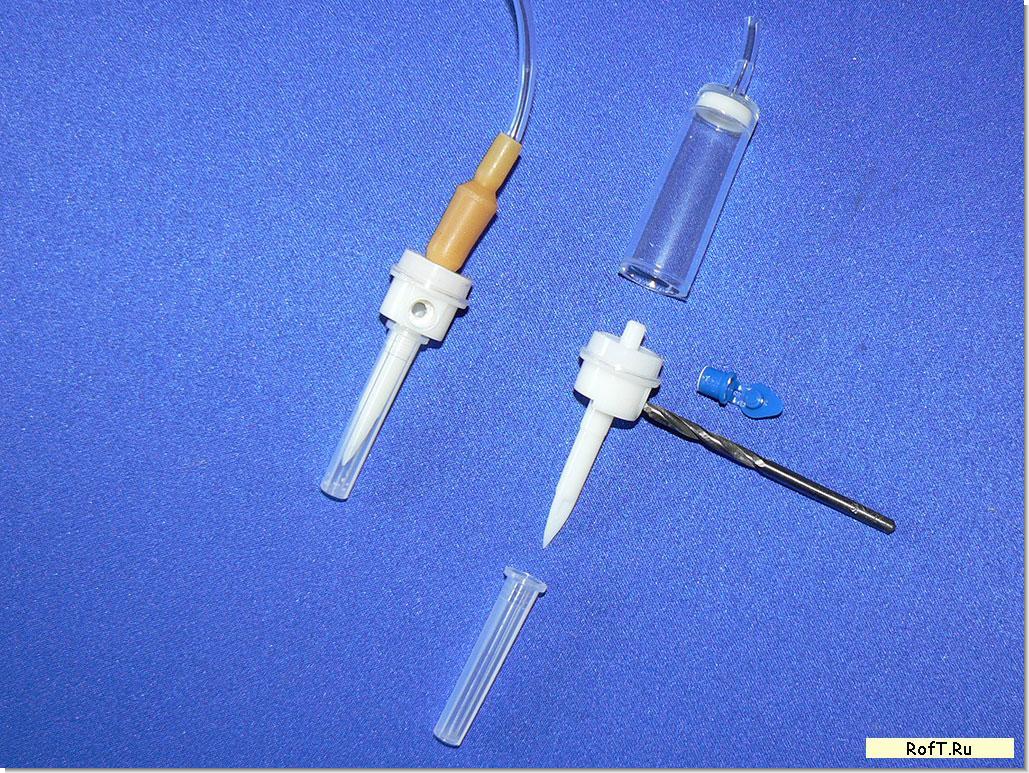

Теперь переходим к созданию колышков-капельниц. Отрезаем колбу, вынимаем воздушный вильтр из отдушины и сверлим через нее отверстие как показано на фотографии. Дырка тут нужна для того, чтобы вода могла идти как вниз по игле нашего колышка, так и вверх, если он забит. Надеваем резиновую муфту с трубкой на наш колышек. Резинка не даст перегнуться трубке. То, что должно получиться показано слева.

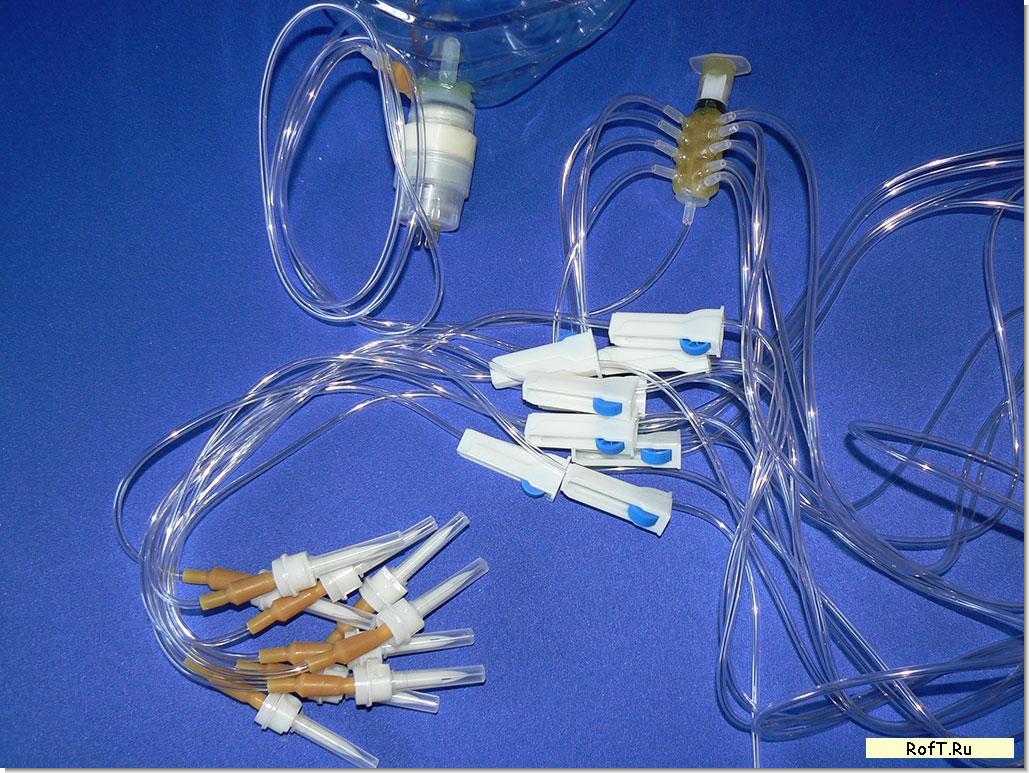

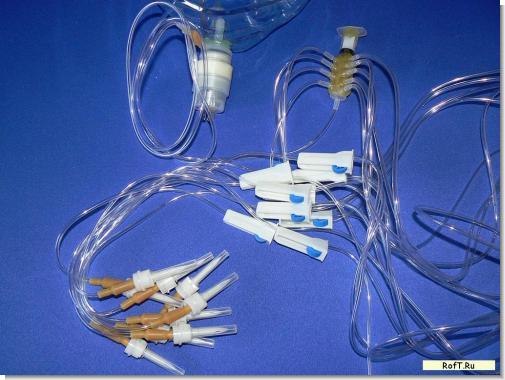

Одеваем вторые концы трубок на ежа, который получился из шприца и подсоединяем в штатный хобот шприца наш насос омывателя. Если трубки не будут натягиваться - оближите наконечники. Капельницы стерильны и вы ничем не рискуете smile Вот что должно получиться.

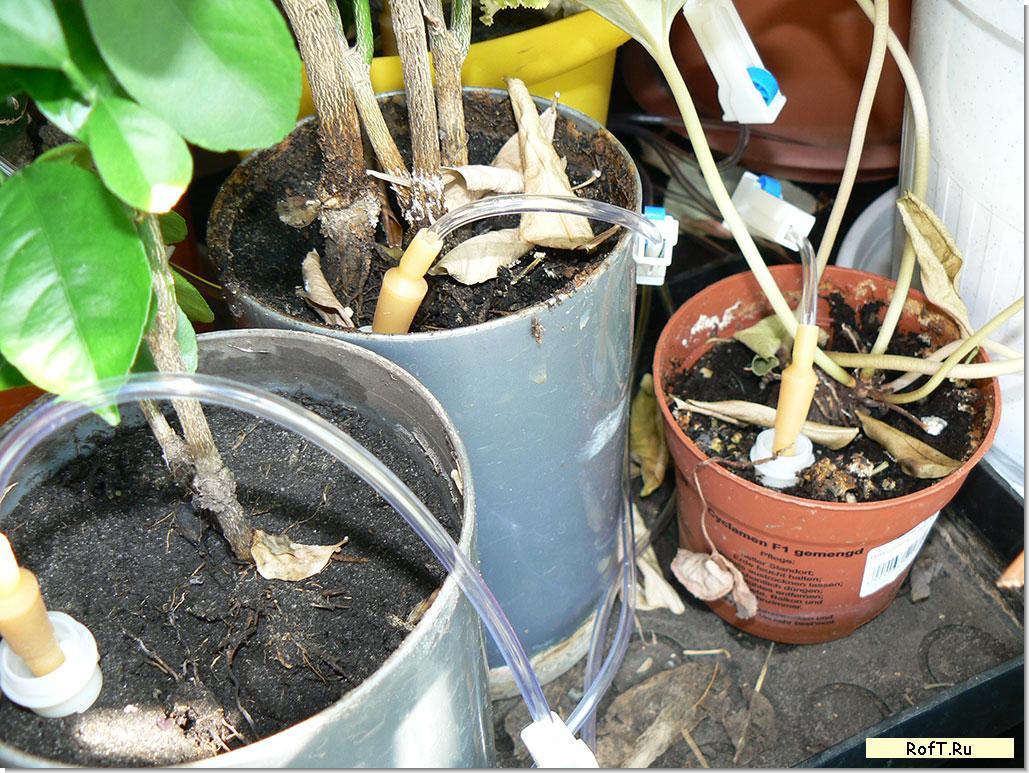

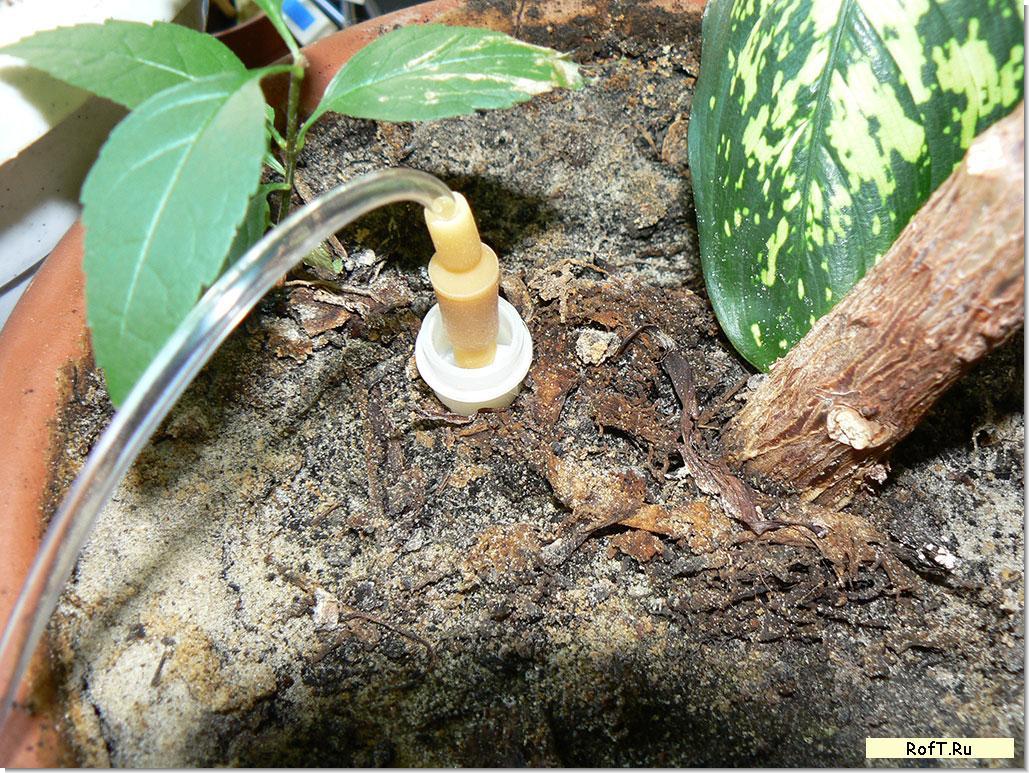

Осталось присоединить блок питания к насосу соблюдая полярность и повтыкать колышки с трубками в горшки.


Теперь надо наполнить емкость водой, запустить насос и отрегулировать подачу каждой в соответствии с размером горшка. Так же можно подрезать длину трубок к горшкам до необходимой, чтоб трубки не мешались и не перекручивались.

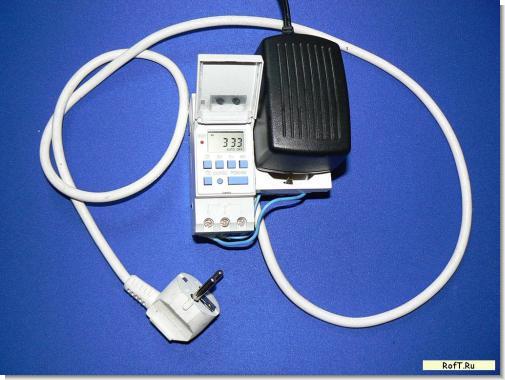

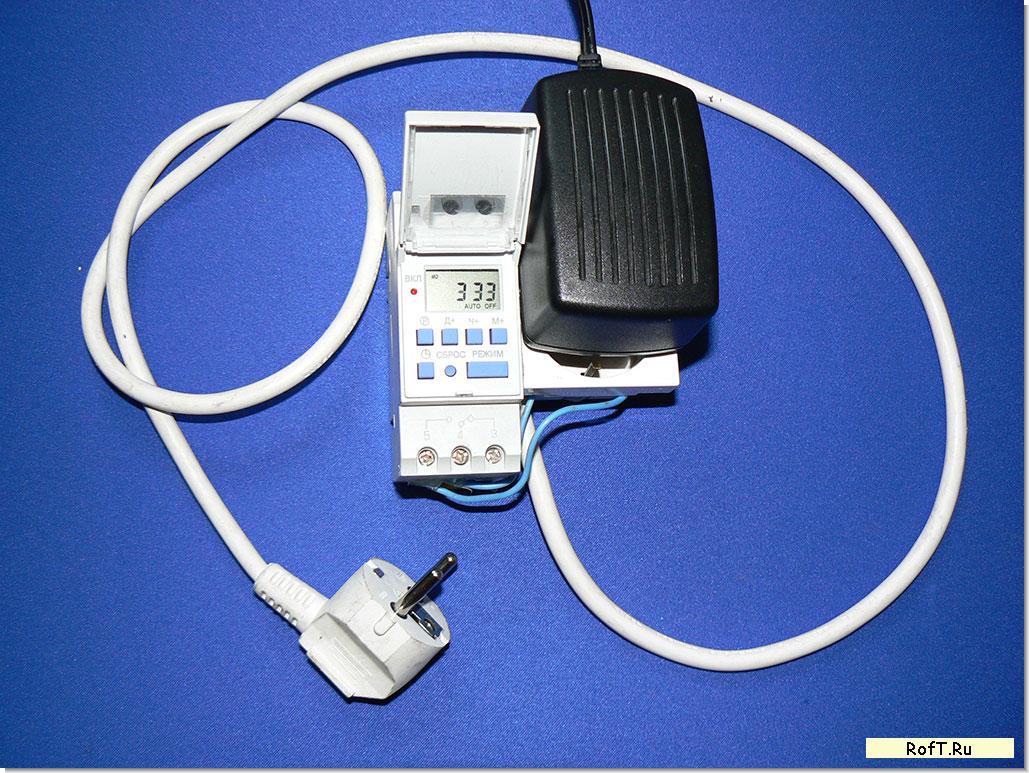

Сам таймер тоже потребует некоторых доделок. К нему надо присоединить провод с вилкой и внешнюю розетку в соответствии со схемой из инструкции. Так же надо заизолировать все открытые контакты, я залил их тем же термоклеем.


После всех сборов, настроек и регулировок необходимо решить с какой частотой и сколько времени должны идти поливы и запрограммировать на эти интервалы электронный таймер.

Для меня оптимальным оказался такой режим: полив длительностью 3 минуты в понедельник, среду, пятницу в 19ч и в воскресенье в 8ч.Таким образом получается, что земля остается все время немного влажная, но не мокрая. Внести регулировки можно будет в любой момент как в график поливов так и в объем подачи каждой капельницы, если в будущем вам покажется, что кому-то из ваших питомцев недостает воды или кто-то наоборот купается в луже.

Кстати, теперь не надо отстаивать водопроводную хлорированную воду для полива - она сама отстоится в емкости. Просто вовремя наполняйте ее и все smile

А еще можно вместо таймера поставить датчик влажности и поливать только если это необходимо, но это уже совсем другая история.

З.Ы. Все фотге кликабельне, если появились вопросы - задавайте.

twitter.com vkontakte.ru odnoklassniki.ru blogger.com liveinternet.ru livejournal.ru
Комментариев: 24


    Комментариев: 24

    • Спасибо тебе огромнейшее, такой труд проделал для общего блага. Жена просто пищит от восторга.smile

    • Хех. Да не за что.. Сам давно хотел, но все не мог поверить, что это будет так просто. Потому и не брался. Система надежна и проблем не принесла. Так что это однозначно must have.

    • Цветы спасены, а кто покормит кошку?wink

    • C кошкой проще всего. Насыпал ведро корма и воды тазик налил. А дальше она сама знает что делать smile Вот с собокой сложнее - ее гулять надо, ну будем думать и в этом направлении smile

    • Собак незя одних на дого оставлять они грустнеют, чахнут и тапки грызут с депресухи. Аот коты другое дело, как можно заскучать когда столько занавесок не обкатаноsmile

    • буду благодарен если про электрику подробнее напишешь: как к насосу подключать,как крозетке(К каким проводам),блок питания и настройка :smile:

    • Там все очень просто. Блок питания имеет на выходе два провода. Один плюс 12в другой минус. На насосе тоже подписаны клеммы как плюс и минус. Я к ним просто припаялся, но можно взять специальные клеммнички и сделать разъемное соединение. Сам блок питания втыкаю в розетку, которая подключена к таймеру. У таймера четыре клеммы. Две используются для питания самого таймера и две идут через реле управления внутри. Таким образом подключаем таймер к 220в для того, чтоб он всегда работал, а клеммы реле включаем в разрыв одного провода розетки для блока питания насоса. Как обычный выключатель. Могу набросать схему, но запутаться в трех соснах и так будет сложно smile

    • Ой, спасибо!!!... вот это вещь!!!!!... :smile:

    • Та не ва што.... Пользуйтесь, будут вопросы - порешаем smile

    • Работа оч. хорошая! Только зачем насос от омывателя? Не проще прудовую-аквариумн ую помпу? Она сразу на 220В, и помощнее будет. Стоит недорого. У меня тут похожая задача- нужно сделать автополив для minigarden (ящики ставятся один на другой). Попробую помараковать с капельницами. До этой статьи приделывал аквариумные флейты-но через них очень большой поток идёт-получается фитофильтр с протокой, а не банальный полив. Дочь фотие экспропреировала, а то бы фотки вывалил

    • Проблема с помпой - куча переходников с большого диаметра на маленький. Для насоа омывателя переходники не нужны - все размеры с капельницами совпадают.

    • Автору 5+ сделаю такие системы на всех подоконниках!

    • Вот это агрегатик! Рэспект разработчику и тому, кто это выложил здесь! Скоро в отпуск. Перелопатил бесконечностьнадца ть сайтов в поисках системы для полива вазонов. Искал что-то такое, чему не понадобится питание от электросети. Но попав на это отбросил все сомнения. Однозначно сделаю такой агрегат для своих балконных домочадцев)) Огромнейшее спасибо!!!

    • Нареканий особых до сих пор нет. Приходится следить, чтоб домашние животные не выдергивали капельницы из горшков, иначе поливается ковер, а не цветок.

    • можно систему упростить на мой взгляд. в ведро с водой кидаеш аквариумный насос цена 250- 500 руб в зависимости от мощности, соответственно не надо блока питания и таймер на 220 дешевле будет

    • Вариант, но у аквариумного насоса давление не очень сильное, производительность большая, а мощности нет. Тонкие трубки не продавливает. Во всяком случае у меня лежат два аквариумных насоса - оба не подошли. Второй момент - все соединители совместимы между собой и на насос от омывателя все прекрасно подходит, а на аквариумный придется переходники искать - там патрубок в разы больше по диаметру.

    •  Алексей | 2 марта 2013 в 12:46:32

      Уважаемый Roft, прошу совета, не могу справится с насосом. Сделал всё по вашим рекомендациям, насос взял точно такой же, но вот проблема, поменял уже 3! насоса, все текут насквозь, т.е. включаешь в сеть, пода пошла по трубке, но, видимо, давление насоса выше, чем пропускная способность трубок и воду давит прямо через насос, он, соответственно, течёт. Уже и диаметр трубки от насоса до перехродника-четырнадцатника увеличил, из капельни напор просто сумасшедший, а насосы всё равно текут... что делать?

    • Через насос воду давить может только в одном варианте - негодные уплотнители на валу.

    • Сейчас в автомагазинах в продаже есть погружные автомобильные насосы. Бросил в ведро и нет проблем.

    • можно проще! купить эйрвик-фрешматик, (вместо таймера) а насос вообще ненужен, просто поставить на возвышенность, кто в теме меня понял..

    • В первую очередь выражаю благодарность автору за идею и за ее реализацию.

      Во-вторую очередь хочу сказать с какой проблемой столкнулся я в ходе попытки повторить данную идею. В статье указан блок питания с током более 0,5 А, я использовал с током 1,5 А, и насос от ВАЗ 2110. Но 1,5 Ампера оказалось недостаточно, блок питания сразу отключался, видимо сработала защита и насос работал рывками, т.е. непостоянно, включался на доли секунды и тут же выключался. После того как поставил блок питания на 3,5 Ампера, все заработало.

      Надеюсь это кому-то поможет

    • Большое спасибо за решение проблемы пплива цветов в отпуске. Чем дополнил. У меня блок питания для светодиодной ленты (100 ватт 12 вольт ток соответственно 8ампер) вполне хватпет Но. 5минут работы насос греется. Да капельниц и от автополива и измед капельниц больше 30 шт. Цветов у моей несравненной много. Решение - дополнил простейшим блоком питания с регулировкой от нуля до 12 вольт . Итак на напруге 7,5 вольт уверенно качает ,не греется надеюсь жить будет долго. Сземку сейчас попробую выложить- проста до безобразия. вместе с тем 8 ампер от 0 до 10-12 вольт в хозяйстве штука очень востребована. Вставить не получается. В гугле задавайте вопрос простейший с регулровкой 0-12 вольт. вывалит кучу найдете. (кт803а Д814-2шт 2 кондера от200 до 500 мкф на 25вольт переменник 10ком, ирезистор 100щм.0 От себя я добавил светодиод и через тумблер волтметр(из миллиамперметра сотворил ) Удачи ищущим

    • По вопросу понижения напряжения,

      Чтобы не заморачиваться со схемой и поиском мощного преобразователя.

      Используйте обычные диоды копейки стоят,

      Смысл в том что на одном диоде потери 0.5+0.7в

      Вот поставить их цепочкой последовательно, 5-7шт и получите понижение напряжения, очень надёжно не греет и почти бесплатно.

      По вопросу тест насоса.

      Я использую его в ёмкости, где насос на пенопластовой пластине с отверстием по середине для насоса, т.е он плавает в воде.

      Так безопаснее.

    •  Владимир | 18 июля 2019 в 23:39:03

      Хорошая идея, но я пришел к конструкции полива без насосов. Как отработаю - выложу идею и реалтизацию.
