Фоторамка Novex NPF-801 - разборки.

24 октября 2008 г. Просмотров: 26225 RSS 46
Разборки

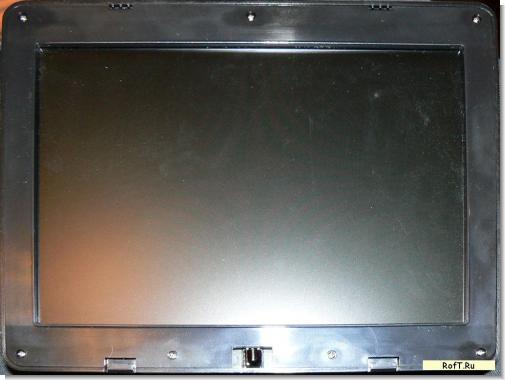

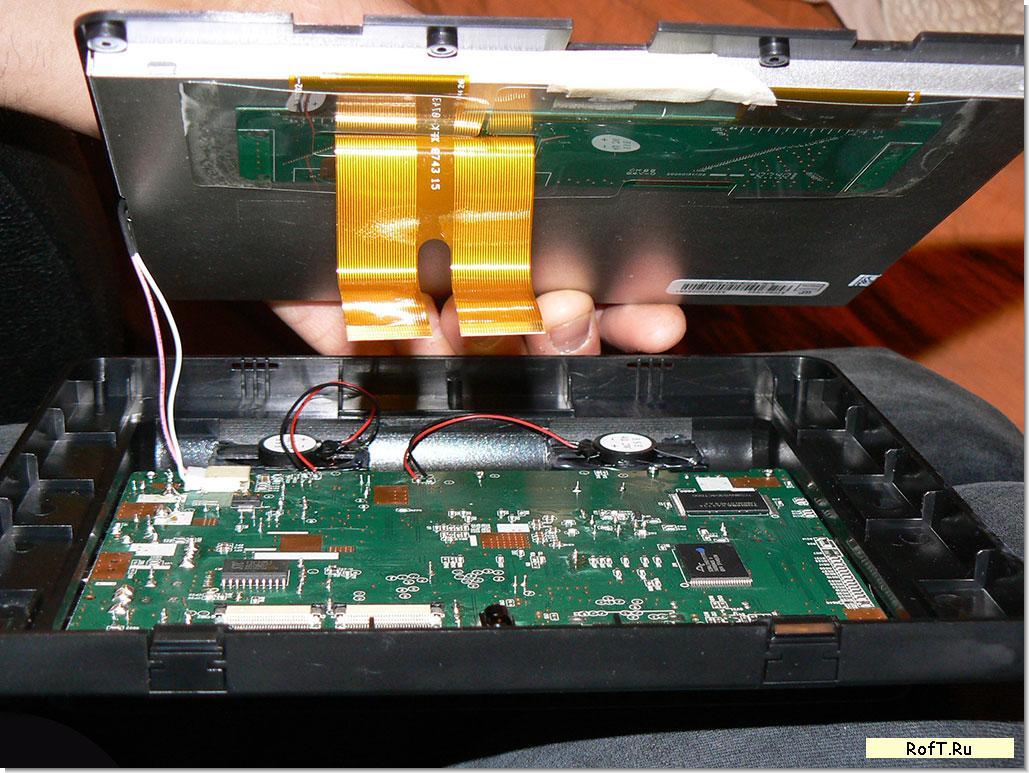

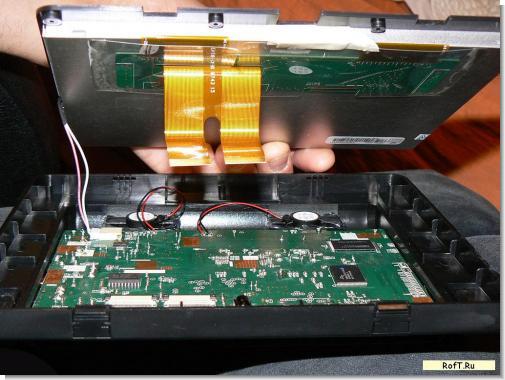

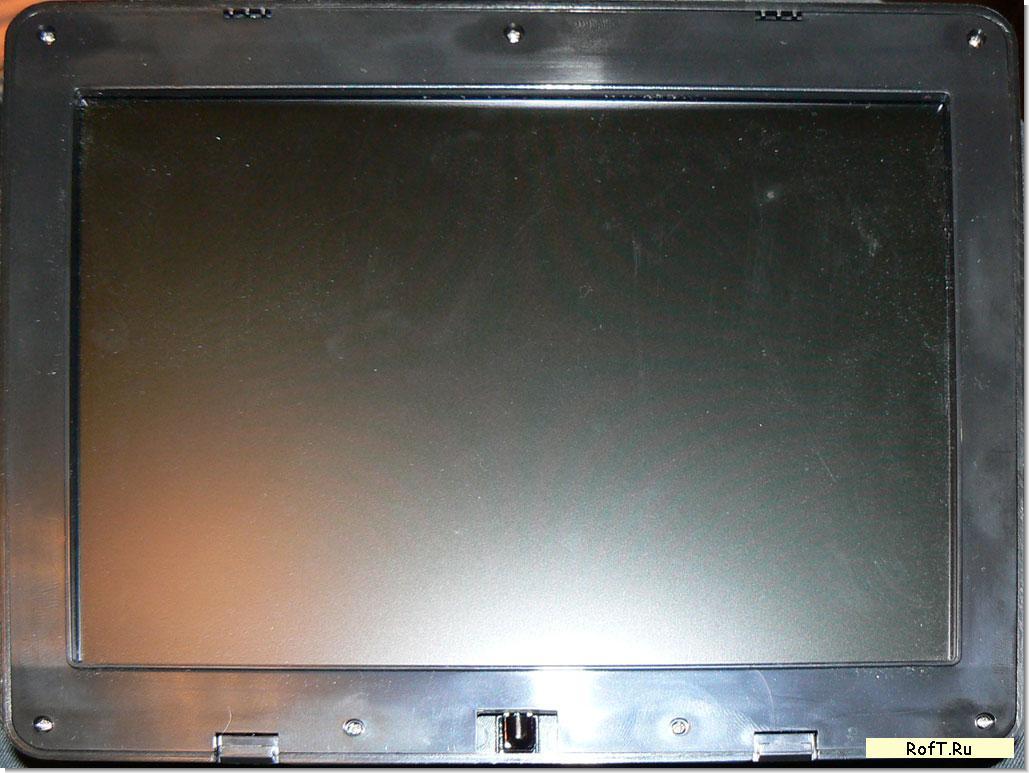

Решил сменить прошивку на фоторамке, т.к. она отказывалась читать видео, хотя эта функция заявлена. Правда свой видеоролик она читает прекрасно. И добавить чтение текстов, чтоб можно было использовать ее как букридер. Но в инете ничего про нее не нашел. Всезде только анонсы из магазинов и все. Значит делаем вывод, что Novex - это новоявленный "бренд" какого-нить М.Видео. Лезем внутрь, чтоб посмотреть кто же на самом деле производитель данного чуда.

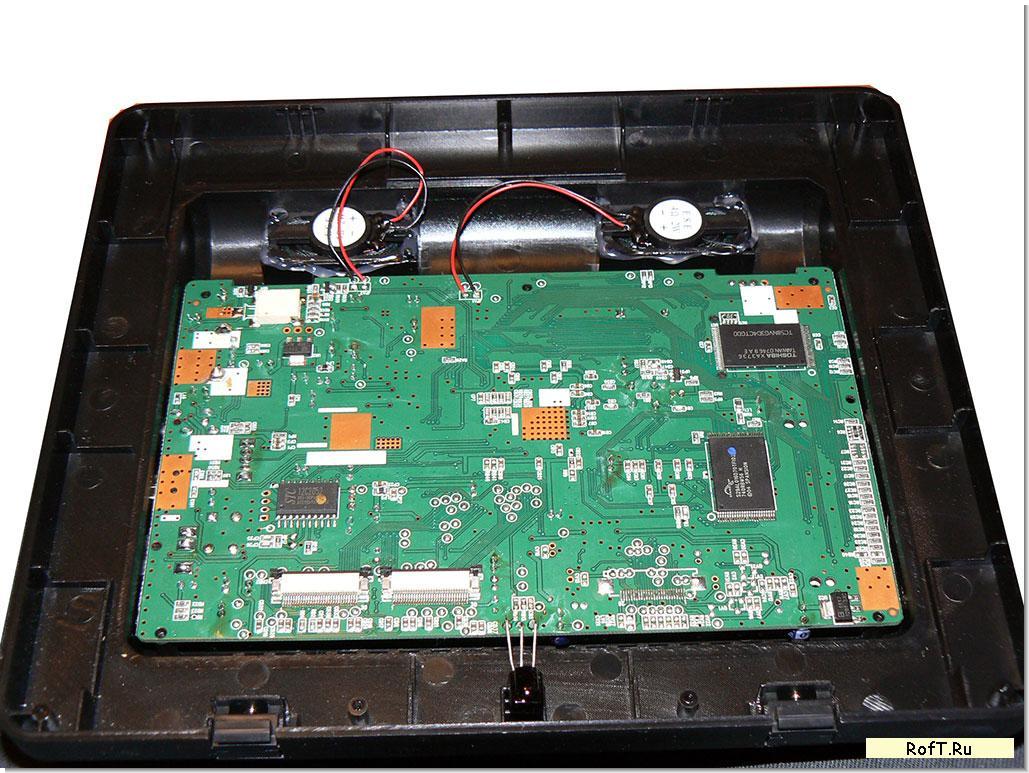

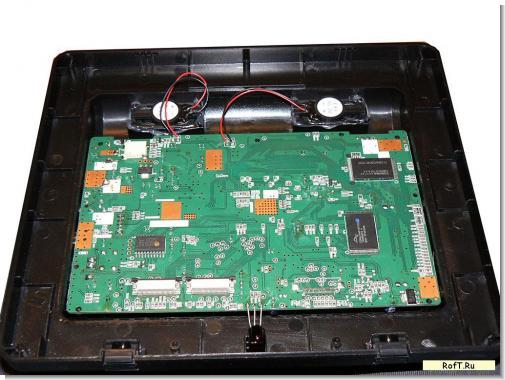

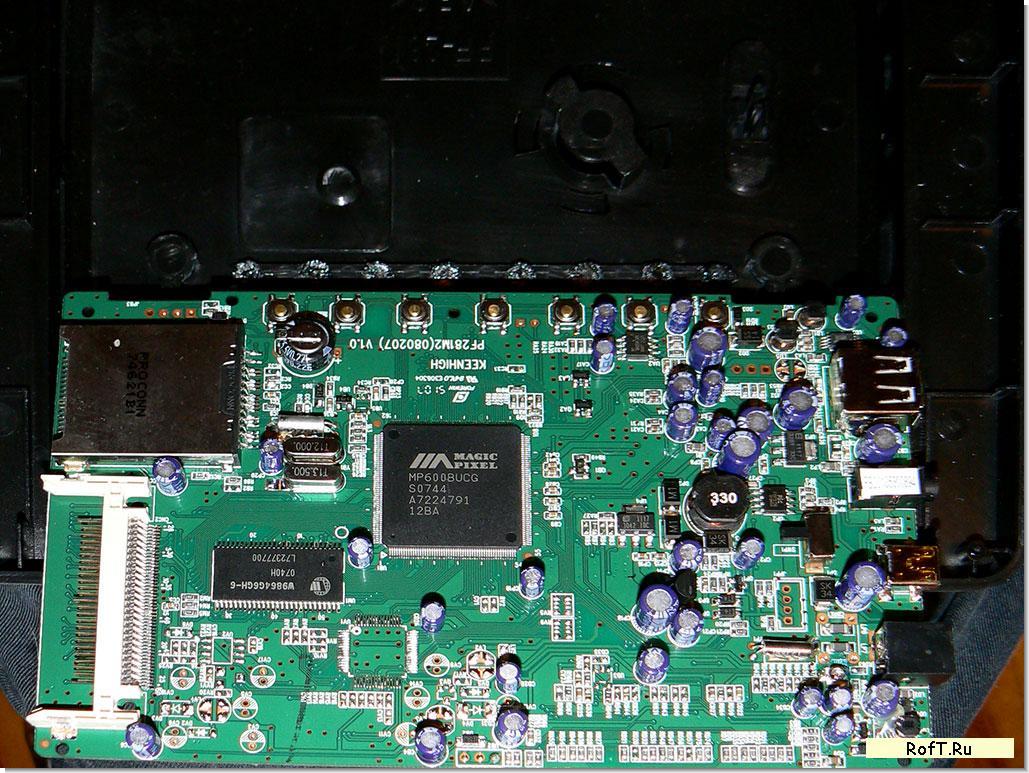

Таким образом видим, что произвел ее Keen High, плата называется pf281m2. Погуглив, я понял, что это дело гиблое. Эти платы вставляются везде где не лень. Но прошивок на них пока или совсем нету.

Эти фоторамки еще выпускаются под "брендами" Bross, Bien, Explay

(Explay pr-801).

UPD: 08.01.2009

Вот настройки для Total Video Convertor с которыми эта рамка воспроизводит видеоролики.

http://www.roft.ru/uploads/files/MJpegforPhotoFrame.jpg [filesize=MJpegforPhotoFrame.jpg] Downloads: [downloads=MJpegforPhotoFrame.jpg]

twitter.com vkontakte.ru odnoklassniki.ru blogger.com liveinternet.ru livejournal.ru
Комментариев: 46


    Комментариев: 46

    • Пытаюсь найти прошивку к сей гадости. Пока ничего. Встроенная V1.90R. Напрягает только одно - не может нормально включаться выключаться по рассписанию (не разово). в остальном - норм.

    • Угу, в качестве будильника ее не оставишь - надо каждый раз "заводить" заново. Блин, 21 век на дворе smile.

    • Никто не нашел прошивочки ?

    • Сам исчу. Нет ее в природе походу

    • Походу, МВидио, прошивку просто локализовало и усе :-(

    • Та не... Локаль делали китайцы, это видно сразу

    • жалко, видимо придется домашнюю автоматизацию учить с ней работать. сама вклчюаться/выключаться не умеет может чужие прошивки подходят ? :-(

    • Чужие прошивки стопудово подходят, надо найти их от рамок на этом же чипе.

    • Производители не догадались привести подробное описание форматов видео файлов, поддерживаемых данным девайсом :((( Удалось заставить проигрывать видео после конвертирования видео файла в M-JPEG формат с максимальным разрешение 320х240, причем обязательно требуется перекодировка звука аудио-кодеком pcm_* (я исползовал pcm_s16le). Рамка воспроизводит файлы с расширением .avi, остальные расширения, вроде как не видит, правда не тестил расширение .dat, но файл с расширением .mpg при закачки в рамку у меня не обнаружился. Максимально допустимый размер файлов < 50 МБ . Ограничение обнаружил путём теста - ролик размером 100МБ проигрывался только до середины. Проблем с не отображение фото и непроигрованием музыки не обнаружил p.s. 2 минутный видеоролик в формате M-JPEG и разрешением 320х240 весит 86 МБ, чтобы его просматривать на "рамке" пришлось конвертировать его в разрешение 128х96 (30МБ) - не айс конечно, ну хоть что-то :D

    • Спасибо за информацию... купил данный аппарат, столкнулся с той же проблемой - отказывается воспроизводить видео. буду пробовать

    • Купил сие чудо. Есть 2 проблемы. Во первых вертикально ориентированные фотки в режиме просмотра списка (thumbnails) показываются в виде зеленых прямоугольников. А при просмотре фото -нормально. Второе - при включении рамки и переходе в режим фото показывает список из 6 пустых белых прямоугольников, т.е. фоток не видит. Потом понажимав кнопки вдруг видит фотки и все нормально пока не выключишь/включишь. Ни у кого такого нет? P.S. Вообще гуано редкостное...Никому не советую...Купился на гиг памяти...

    • Jocker: Вот ведь фигня какая, тоже второй день бьюсь с видео (рамка explay pr-801 но плата таже, как и прошивка). И что странно - ави видит, но не читает. Читает только MOV (кодек MJpeg) но звука один хрен нет! Что за кодек PCM? Я так понял Wav-ский? как его попользовать в МедиаКодере или Super2008?

    • Jamper,Alex, Fedor - а у вас как с видео?

    • И что еще, кто-нибудь пробовал скопировать видео на карту памяти (на флешку врядли получится ошибку выдает). У меня встроенного видео нет, так бы сам попробовал... Если получится - посмотрите, какие кодеки

    • Та же рамка -npf-801, прошивка конечно хреновенькая, вдобавок проблема - при попытке скопировать файл во внутреннюю память ругается "диск недоступен". Видео .avi никакое. кроме снятого прямо с Canona не читает. Подскажите, кто знает, чем конвертировать уже обработанное видео в MJPEG?

    • Короче.. видео, которое пишет фотик панас это г...но читает на отлично. На писишке его труднее прочитать. Видео идет в формате mjpeg +pcm звук, все в контейнере mov. По размеру файла ограничений не заметил? 300метровый ролик проиграло без запинк. Фотки все кажет нориально, Зум нашел случайно нажав ентер на лентяйке (вдруг кто не знал, читать доки не с руки было) Просыпаться не хочет по будильнику сцуко. Будильник приходится заводить каждый раз заново. И еще бы ей часы на весь экран - кайф былбы Простите, слегка пьян..

    • Проблем с копированием файлов туда-сюда не видел... Косяки есть, но пообщавшись с другими рамками я понял, что это все цветочки. Соньки такие же глючные. Видать судьба у них такая smile

    • Fedor: умоляю, выложи куда-нибудь такое видео (прим. Яндекс-народ), чтоб я его по косточкам разобрал... Жене подарил, а она полуфункционал какой-то получается... обыдно...

    • RyzhBor! Лови.. 7 метров. Скажешь сюда потом параметры? http://depositfiles.com/files/8x8phefik

    • Конечно! Спасибо!

    • Для начала: General Complete name : D:Temp2008_07_14_06_12_18.MOV Format : QuickTime Format/Info : Original Apple specifications File size : 7.54 MiB Duration : 10s 500ms Overall bit rate : 6 024 Kbps Encoded date : UTC 2008-07-14 06:12:18 Tagged date : UTC 2008-07-14 06:12:18 Video Format : M-JPEG Codec ID : jpeg Duration : 10s 500ms Bit rate mode : Variable Bit rate : 5 958 Kbps Width : 640 pixels Height : 480 pixels Display aspect ratio : 4/3 Frame rate mode : Constant Frame rate : 30.000 fps Bits/(Pixel*Frame) : 0.646 Stream size : 7.46 MiB (99%) Encoded date : UTC 2008-07-14 06:12:18 Tagged date : UTC 2008-07-14 06:12:18 Audio Format : PCM Format settings, Endianness : Little Format settings, Sign : Unsigned Codec ID : raw Duration : 10s 500ms Bit rate mode : Constant Bit rate : 64.0 Kbps Channel(s) : 1 channel Sampling rate : 8 000 Hz Resolution : 8 bits Stream size : 82.0 KiB (1%) Encoded date : UTC 2008-07-14 06:12:18 Tagged date : UTC 2008-07-14 06:12:18

    •  Александр | 7 января 2009 в 11:05:27

      Покупал такой. Explay. Выявил неприятную особенность. При наличии на носителе более 1600 фоток (даже 1601 :winksmile в одном каталоге (в разных не проверял), слайд-шоу перестаёт их показывать, крутит меньше ста. Сдал назад.

    • Еще один: General Complete name : D:ВидеоMVI_1313.AVI Format : AVI Format/Info : Audio Video Interleave File size : 43.1 MiB Duration : 23s 500ms Overall bit rate : 15.4 Mbps Mastered date : Sat Aug 23 19:24:42 2008 Writing application : CanonMVI06 Video Format : M-JPEG Codec ID : MJPG Duration : 23s 500ms Bit rate : 14.7 Mbps Width : 640 pixels Height : 480 pixels Display aspect ratio : 4/3 Frame rate : 30.000 fps Resolution : 24 bits Scan type : Progressive Bits/(Pixel*Frame) : 1.593 Stream size : 41.1 MiB (95%) Audio Format : PCM Format settings, Endianness : Little Format settings, Sign : Unsigned Codec ID : 1 Codec ID/Hint : Microsoft Duration : 23s 500ms Bit rate mode : Constant Bit rate : 705.6 Kbps Channel(s) : 1 channel Sampling rate : 44.1 KHz Resolution : 16 bits Stream size : 1.98 MiB (5%) Interleave, duration : 979 ms (29.38 video frames) Interleave, preload duration : 1000 ms

    • Короче M-JPEG видео и PCM звук.. все что надо ей?

    • получается да... Но сконвертировать так чтоб она понимала - не получается(((

    • total video convertor при данных настройках конвертит нормально - рамка понимает. правда для пробы я урезал битрейт до 1500

    • total video convertor при данных настройках конвертит нормально - рамка понимает. правда для пробы я урезал битрейт до 1500

    • В AVI конвертил?

    • У меня при конвертации в MOV почему то TVC жалуется все время (бит-рейт, размер, еще чнго-то)... Можешь расписать настройки? Извините за наглость...

    • Настройки для Total Video Convertor добавил в конец статьи. С этими настройками ролики прекрасно показываются на этой фоторамке. Это минимальные, по моему разумению, настройки, с которыми фоторамка кажет видео без глюков. Удавалось уменьшить битрейт раз в 5, но не все ролики тогда игрались - звук был, а видео полосочками..

    • Что еще за "Mjpeg for PhotoFrame" - найти такого немогу, все время через MOV делал...

    • Это я так назвал новый профиль smile Можешь у себя не искать.

    • Может у меня с кодеками что ни так, или с руками... Звук отключаешь - играет, включаешь - 2 секунды показывает и каюк... Буду воевать в одиночку)))

    • Проверяй битрейт звука и кодек. поставь кодек pcm_8u - с ним толе работает. С pcm_16le не работеат? а с _16be -работает. перебирай..

    • Спаибо! Пробовал вроде, буду еще! Просто количество вариантов огромное - куча кодеков, штук 8 стандартных частот...

    • Сдается мне что фоторамка Digma PF-801 это то-же самое, расположение и типы разъемов один-в-один. Но вот с кодеками там вроде-бы получше, DivX-Xvid проигрывает.

    • да,судя по ушам это тот же заяц. Можно попробовать сдернуть прошиву программатором. лениво только...

    • А может все-таки попробуете?... я со своей так ничего толкового и не добился :crying:

    • Попробовать можно, вот только где бы ту рамку Digma PF-801 надыбать, да так, чтоб ее разобрать и впаяться дали бы smile

    • огромное спасибо, Def!!!!!!!!!!! Безмерно счастлива! :wassat: Если б не этот пост, пылилась бы эта рамка в шкафу долгие годы.. наконец-то удалось настроить видео!!!! п.с. единственное, пришлось поразрезать фильмы, у меня тоже более 300мб не читает, но это уже технические мелочи.. :tongue: :tongue:

    • Да не за что. В 300 метров нормально фильмы жмутся, это всего лишь в два раза от обычного 700-метрового. Можно сразу качать 240 метровые пожатые фильмы для PDA. Должны тоже нормально казать.

    • так никто прошивок на это чудо и не нашел?

    •  Евгений | 15 марта 2017 в 19:58:17

      Спасибо всем, взял по случаю в ломбарде за 500р(пришлось правда дома починить клавиши на пульте, но это 15мин), благодаря Вам завел и видео, только вот не понял - везде писали что кроме Mjpeg вроде mp4 должен быть, но у меня так и не получилось.

      И не получилось содрать другую прошивку?

      И еще любопытно в Ваше далекое время сколько она стоила?

    •  Владимир | 20 марта 2017 в 21:34:36

      Около 3,5т.р. она стоила - дорого тогда.

      • ТАК, если кто ещё пользуется, видео хоть и написано в инструкции разное поддерживает только mjpeg, хотя и 640x480 2400, звук pce16,

        беда с выкл - с пульта выкл, но вкл только передергиванием кнопки

        слайд шоу у меня до 1740 файлов потом глухо виснет

        внутр Usb 1 ОООЧЕНЬ медленный на запись, проще форматнуть чем стереть
