Двухпроцессорный сервак в 19" корпусе для видеонаблюдения.

16 апреля 2008 г. Просмотров: 7495 RSS 2
Разборки

Июнь 2004! года. Собираем сервер для видеонаблюдения в одну из электронных библиотек г.Ставрополя, не будем показывать пальцем smile.

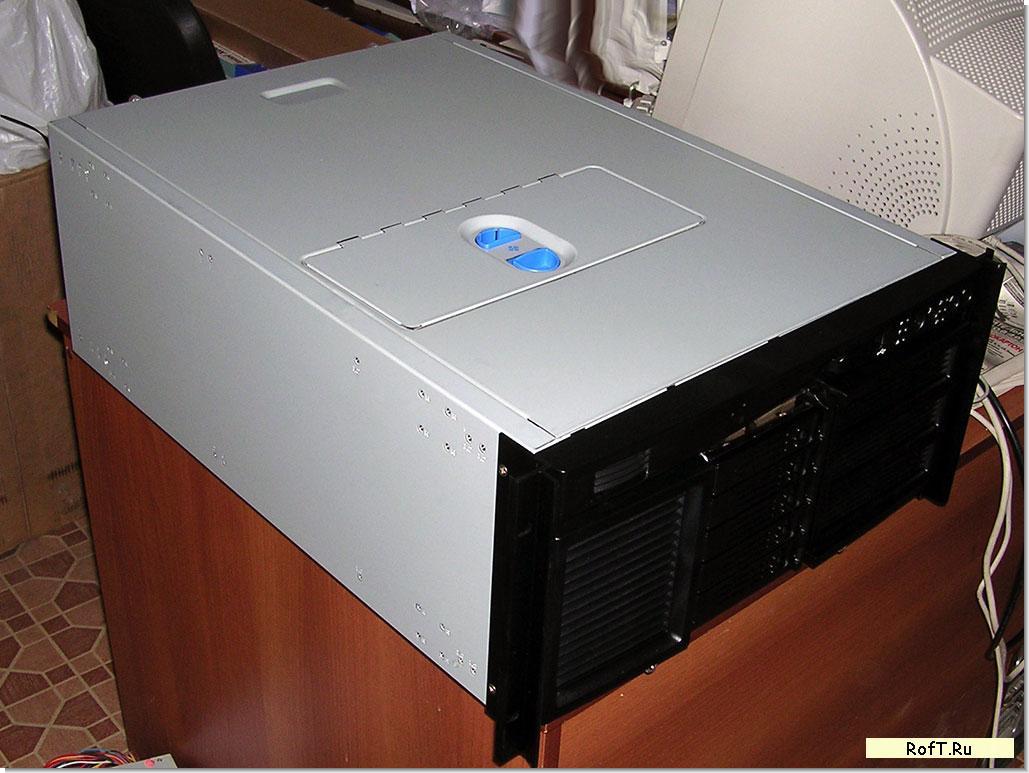

1. 4-х юнитовый корпус для 19-ти дюймовой стойки. Идет в полной комплектации (кулеры, блоки питания, воздуховоды).

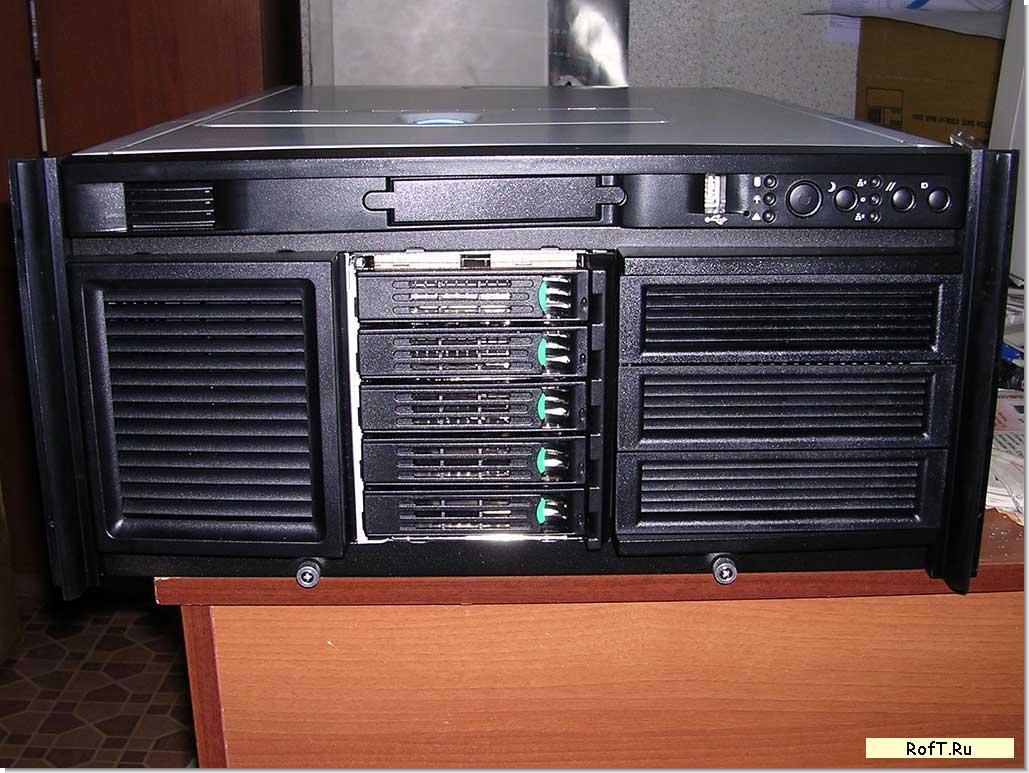

2. На морде видны корзины для жестких дисков и воздухозаборники.

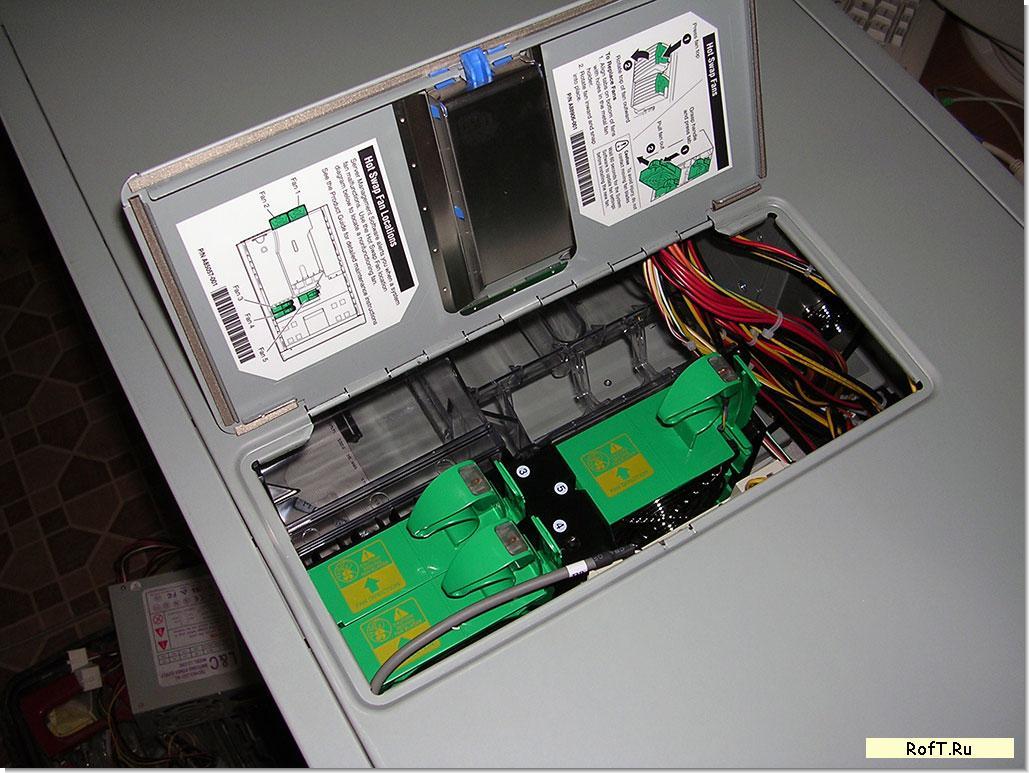

3. Сверху люк для горячей замены кулеров. (3 шт.) Одинарный кулер сосет воздух через винты. Двойной продувает через платы расширений.

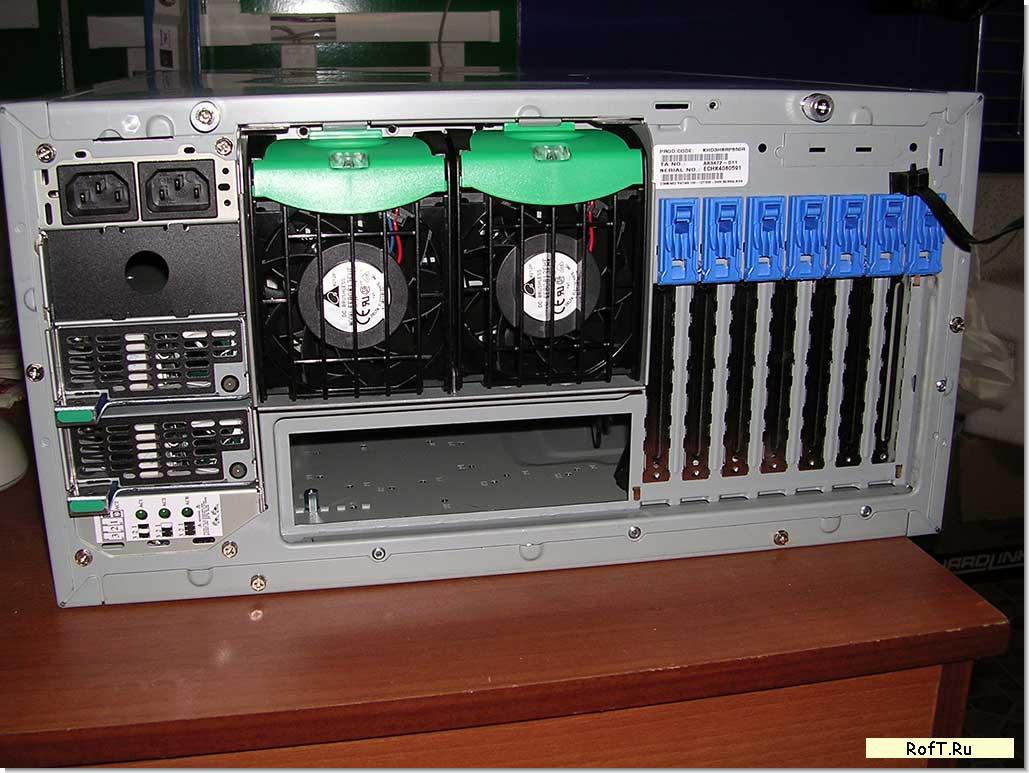

4. Сзади корпуса еще 2 кулера, снимаются без разборки корпуса. Слева видны 2 хотсвопных блока питания и место под третий.

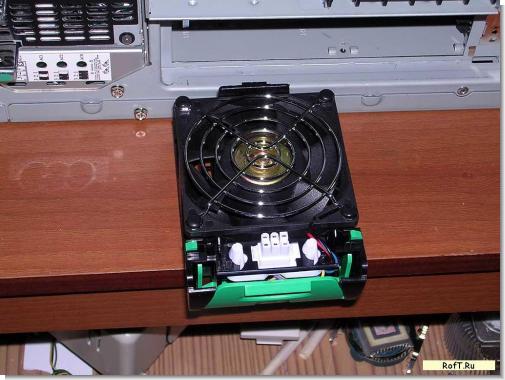

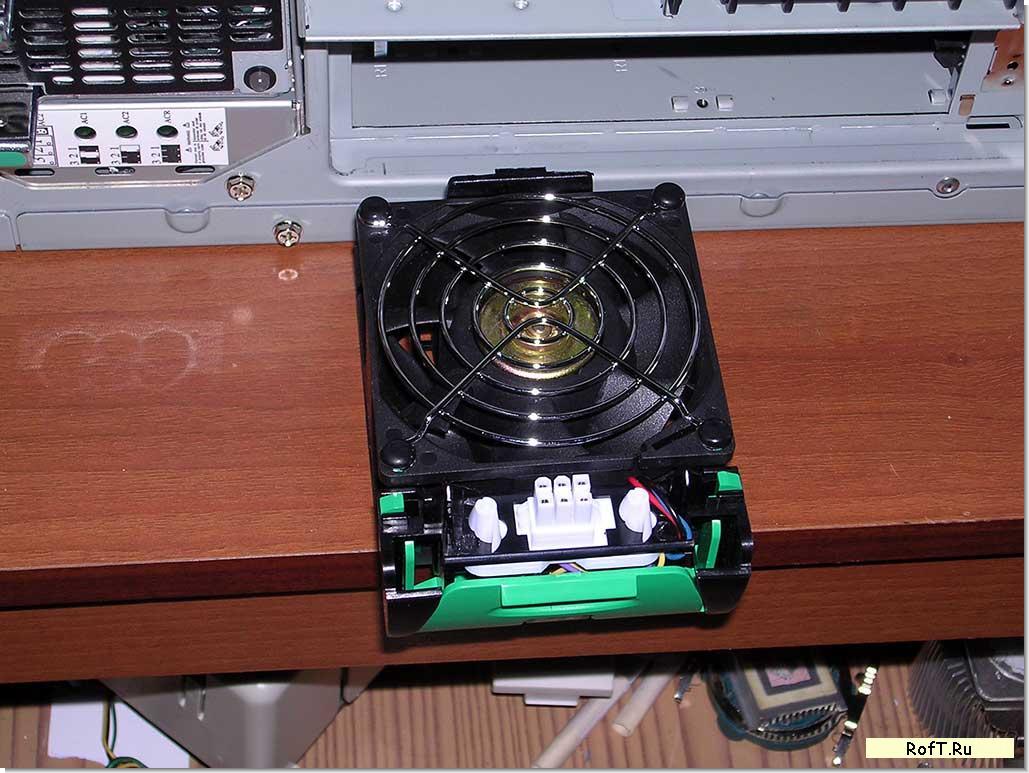

5. Снятый задний кулер.

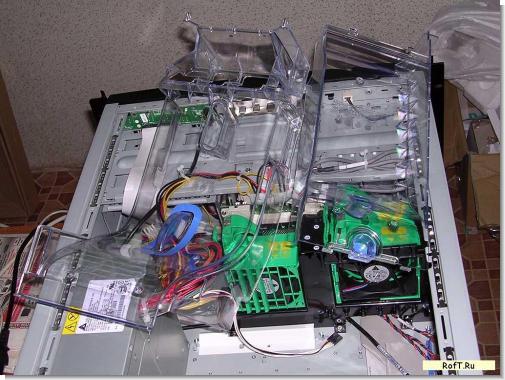

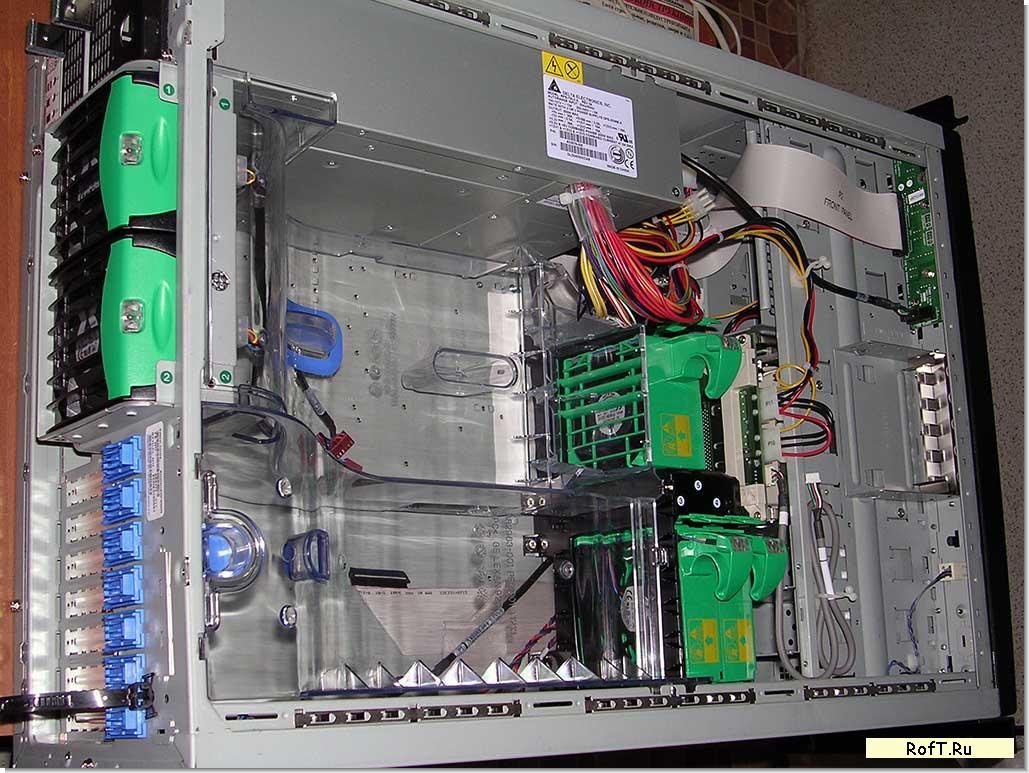

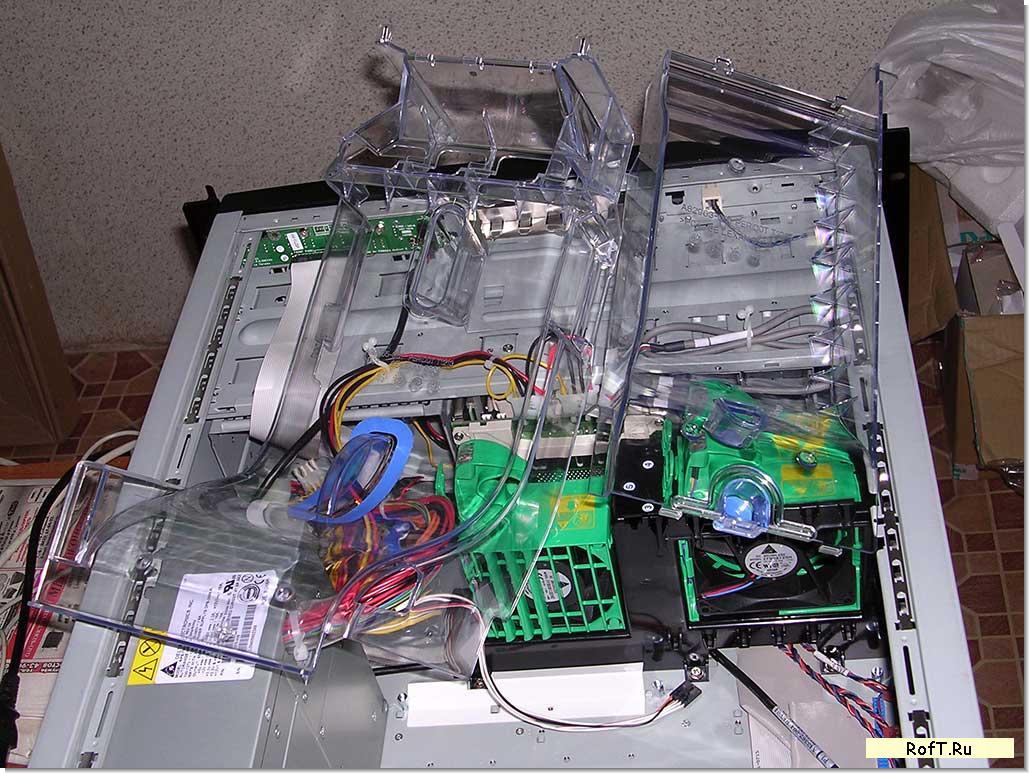

6. Неудачный ракурс, но рассмотреть можно. В середине прозрачные воздуховоды, они собирают горячий воздух с винтов, мамки и проца и дополнительных плат. Сверху справа блястит заглушка для 3,5" дисковода. Туда поставим еще один нештатный винт.


7. Снятые воздуховоды.

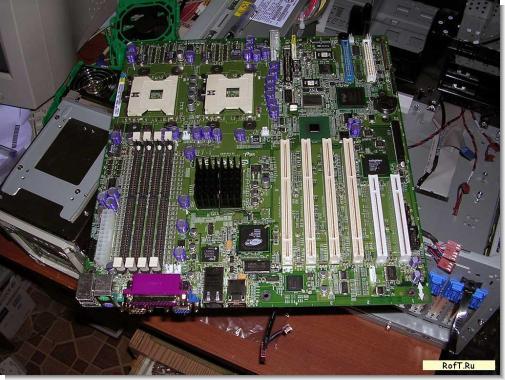

8. Двухпроцессорная мамка для ксеонов с расширенной шиной PCI.

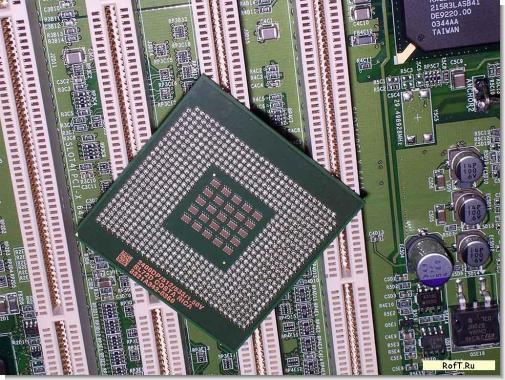

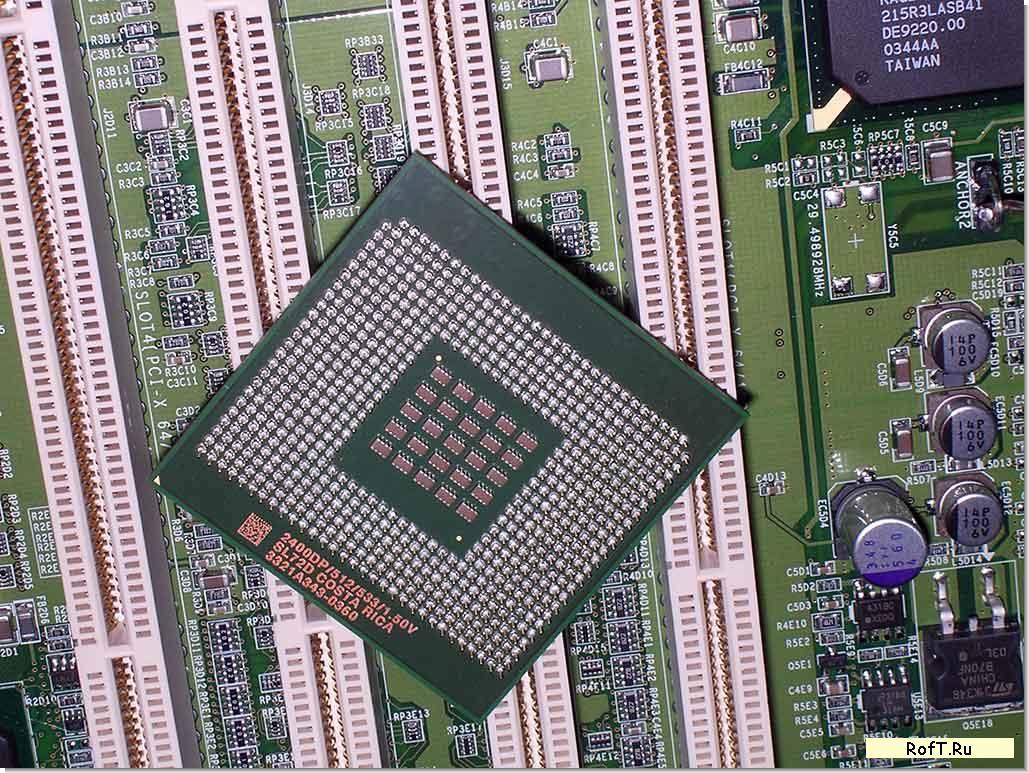

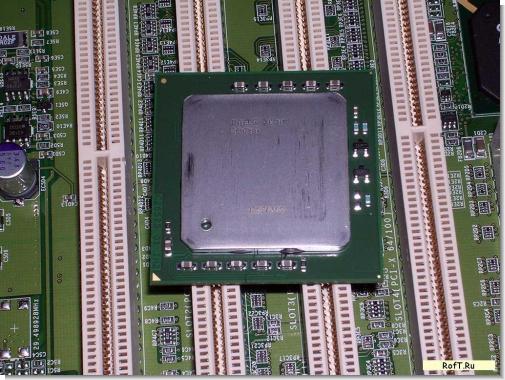

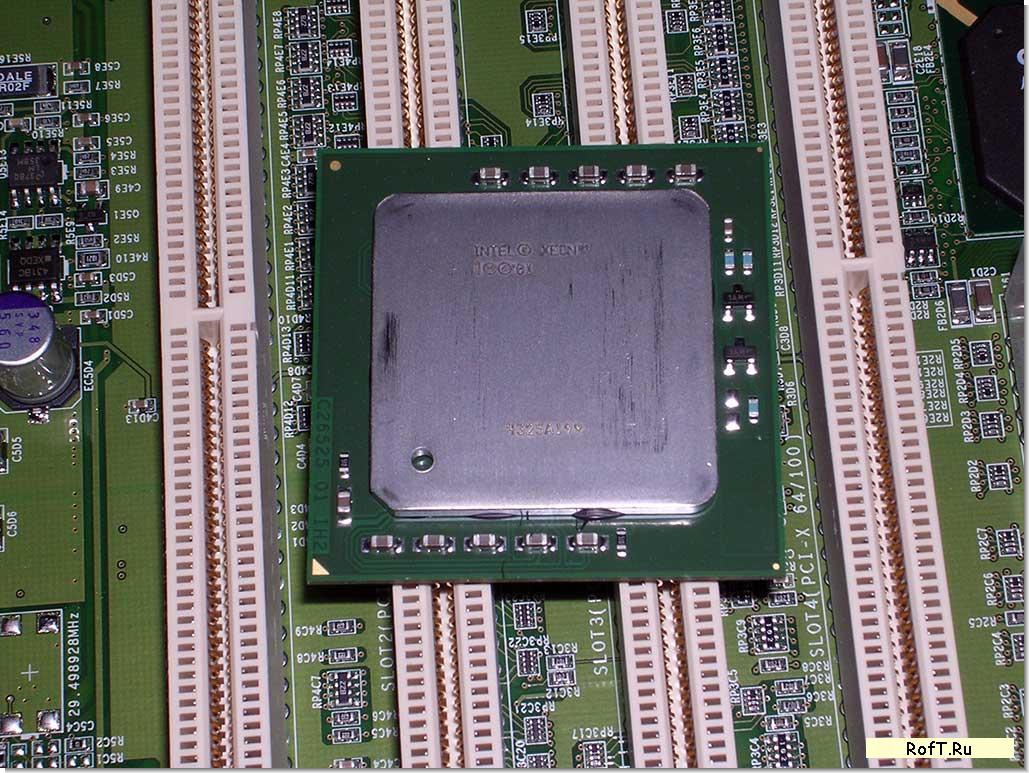

9. Ксеон снизу. 2,4 ГГц. 512 кэш.


10. Ксеон сверху.

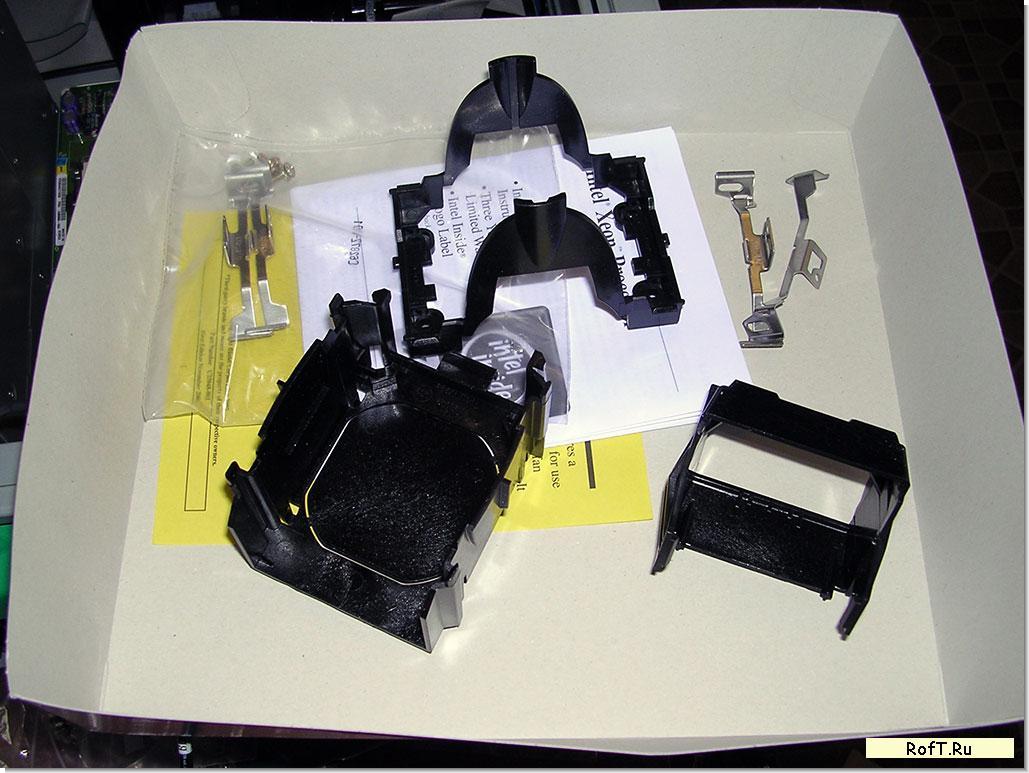

11. В комплекте к процу все крепления.

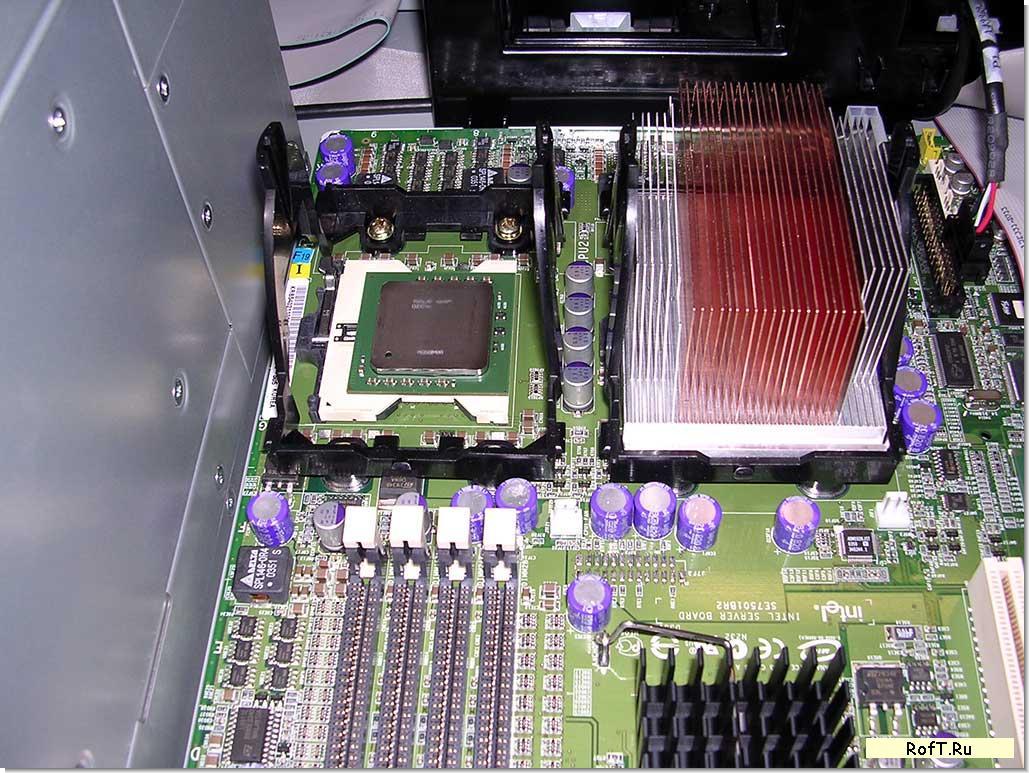

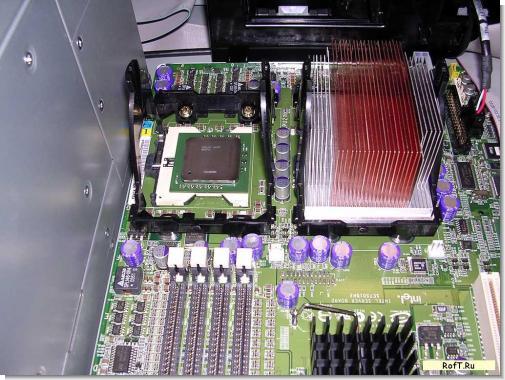

12. Установка процев, креплений, радиаторов.

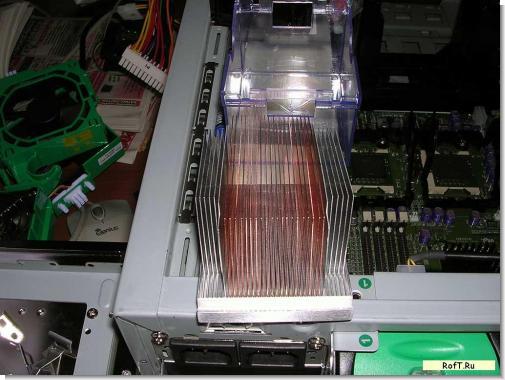

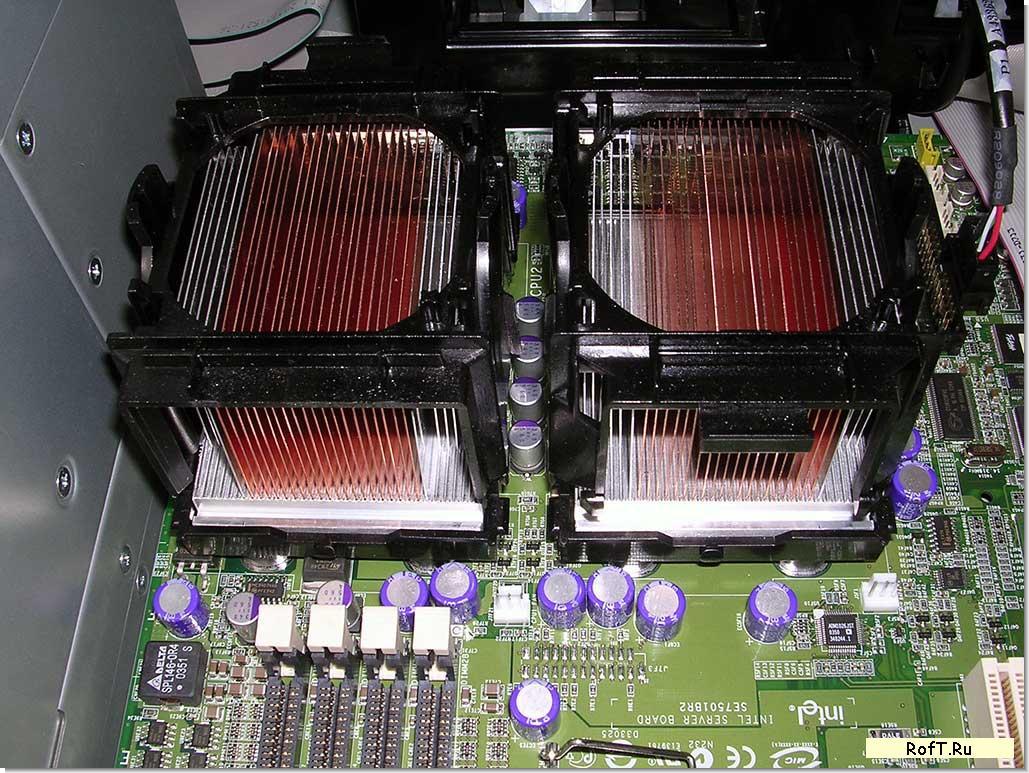

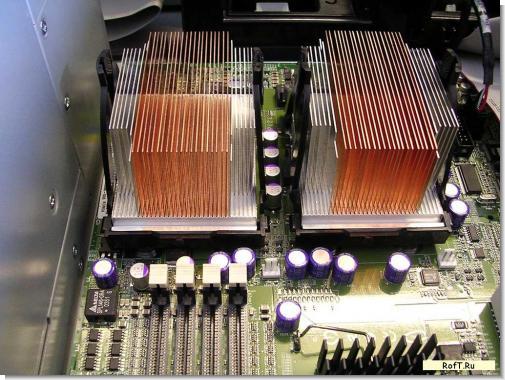

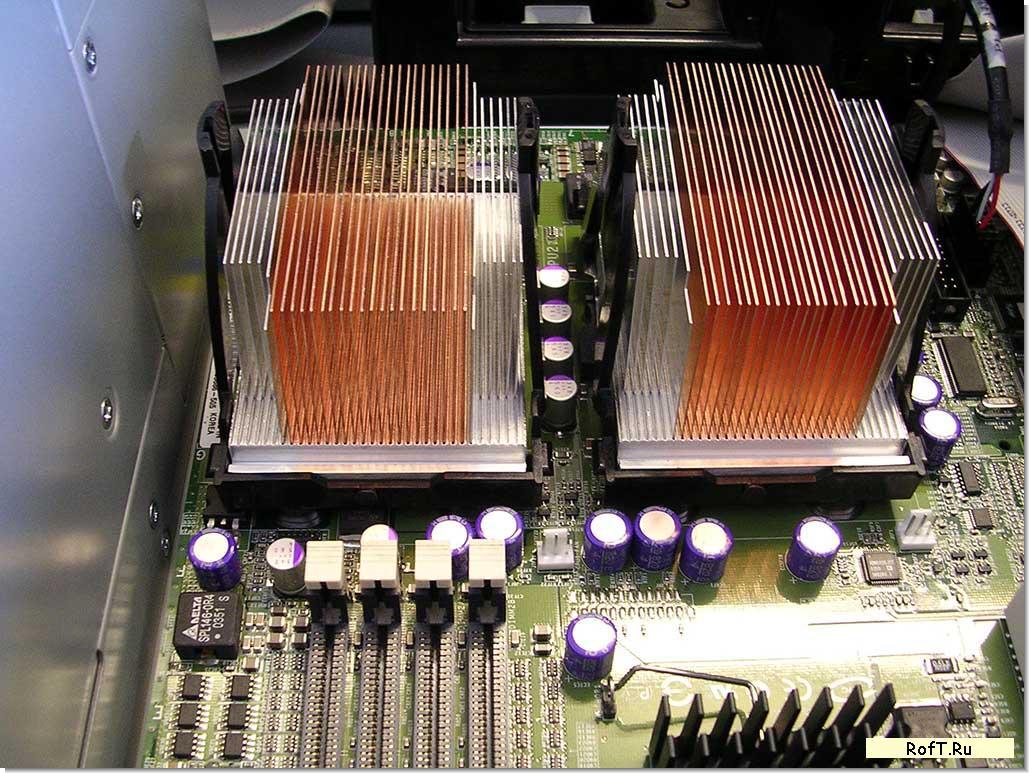

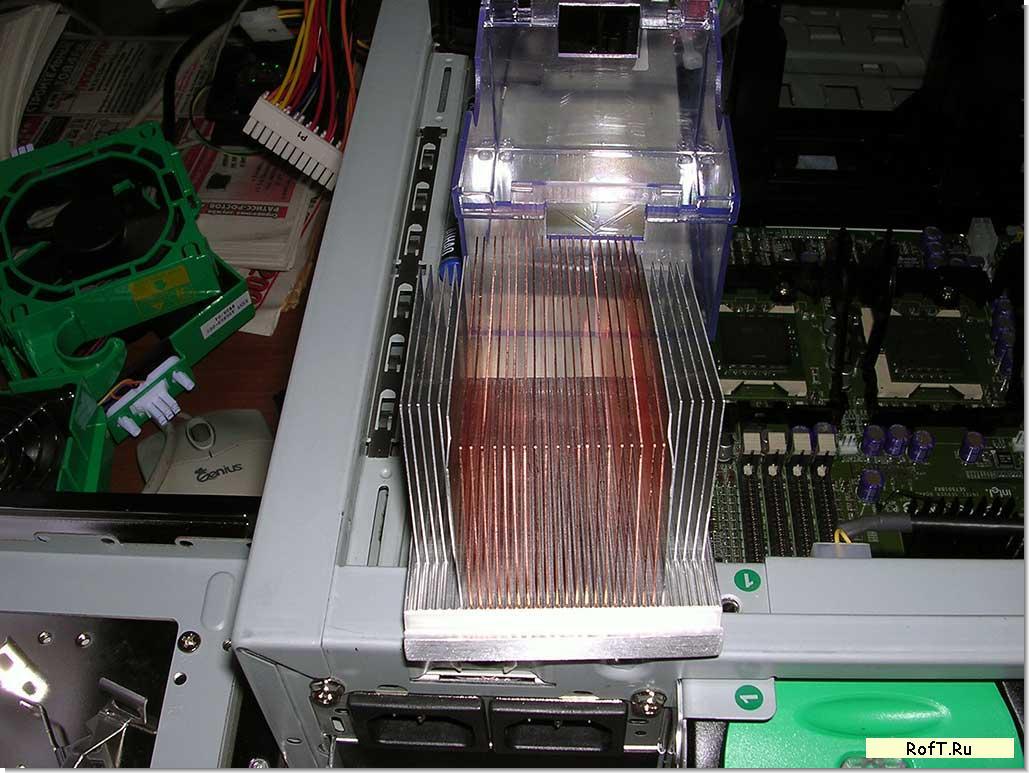

13. Радиаторы с медными платинами в середине, где температурный режим горазжо жесче. Идут накрытые аккуратными пластиковыми крышками - шоб нэ помялоси! Снизу на радиаторы наненесен тонкий слой серенькой термопасты.


14. Два брата - акробата.

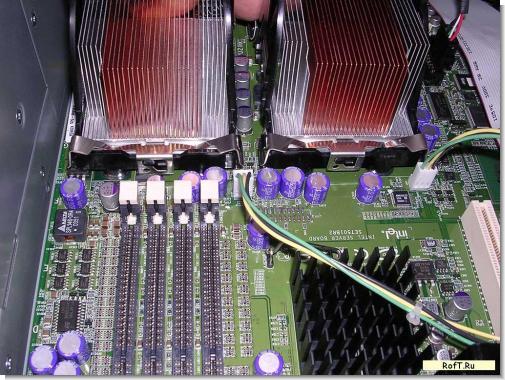

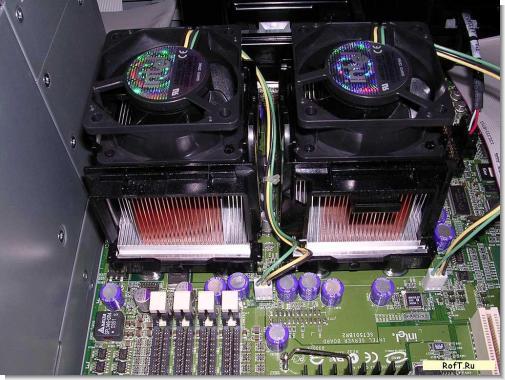

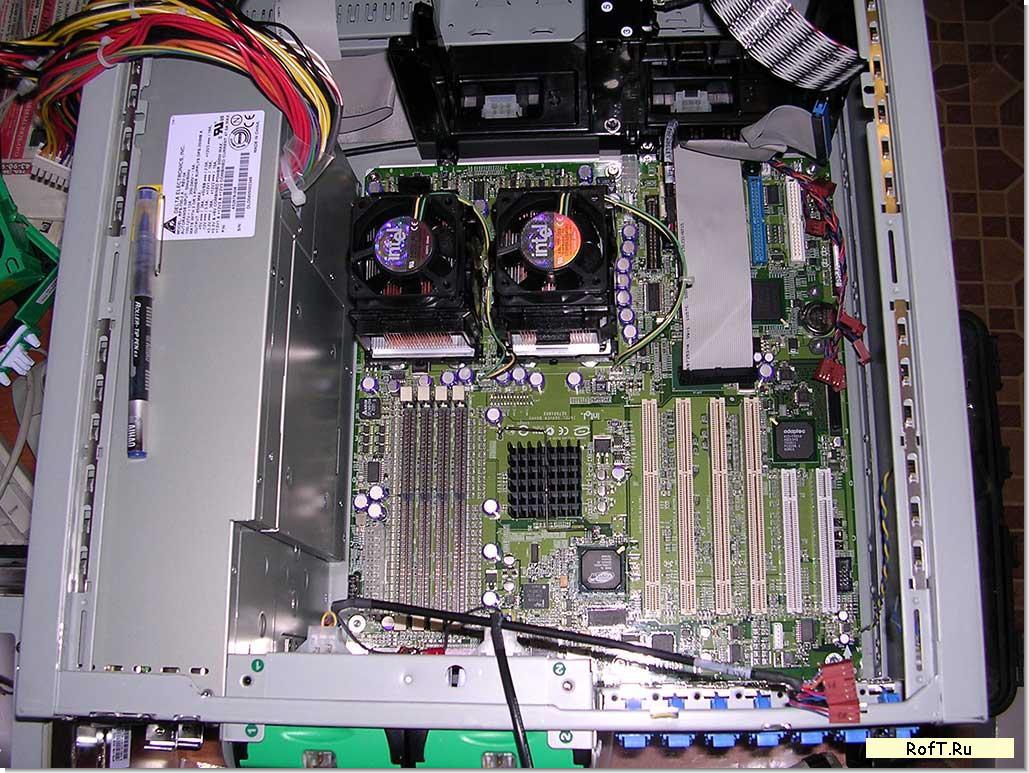

15. Одеваем остальные доспехи, скоро в бой.


16. Вешаем кулеры. (сцука! при пробном запуске кулер проца отрубил пару милиметров палца smile


17. Прижимные пластины радиаторов.

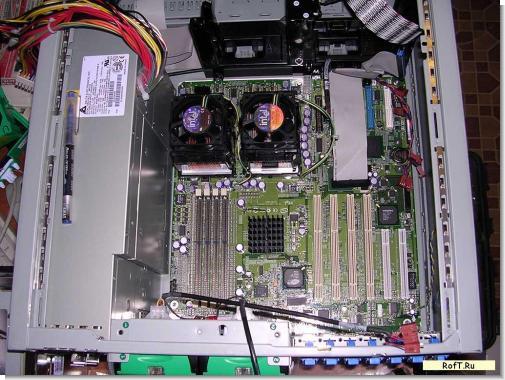

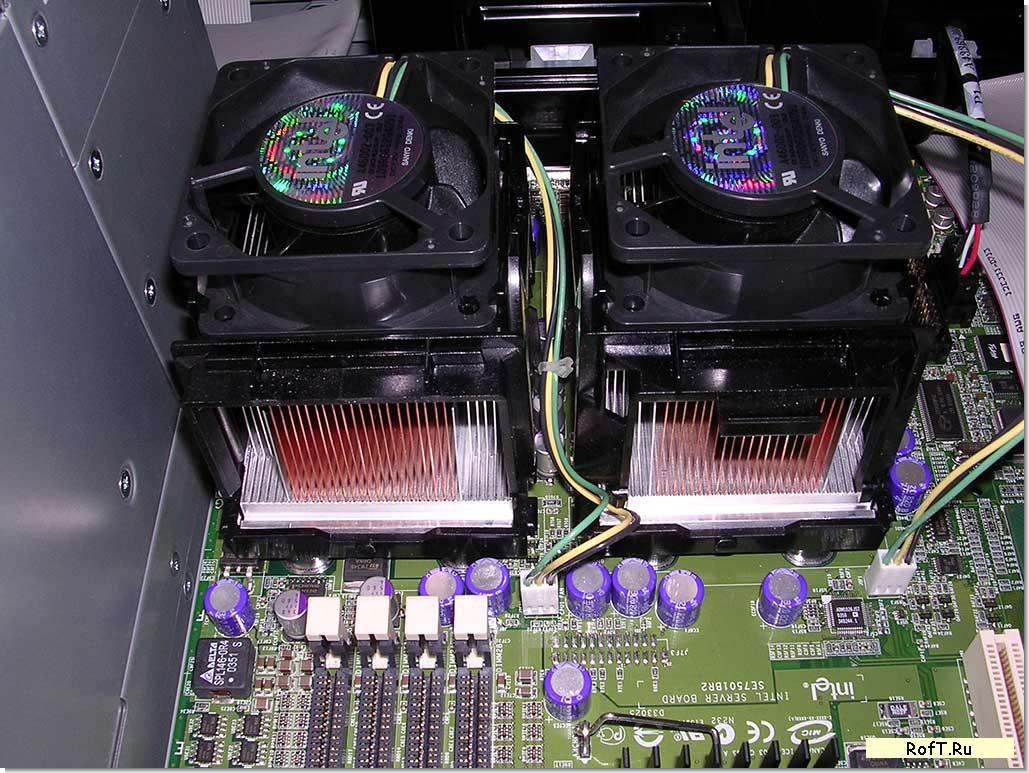

18. Общий вид.

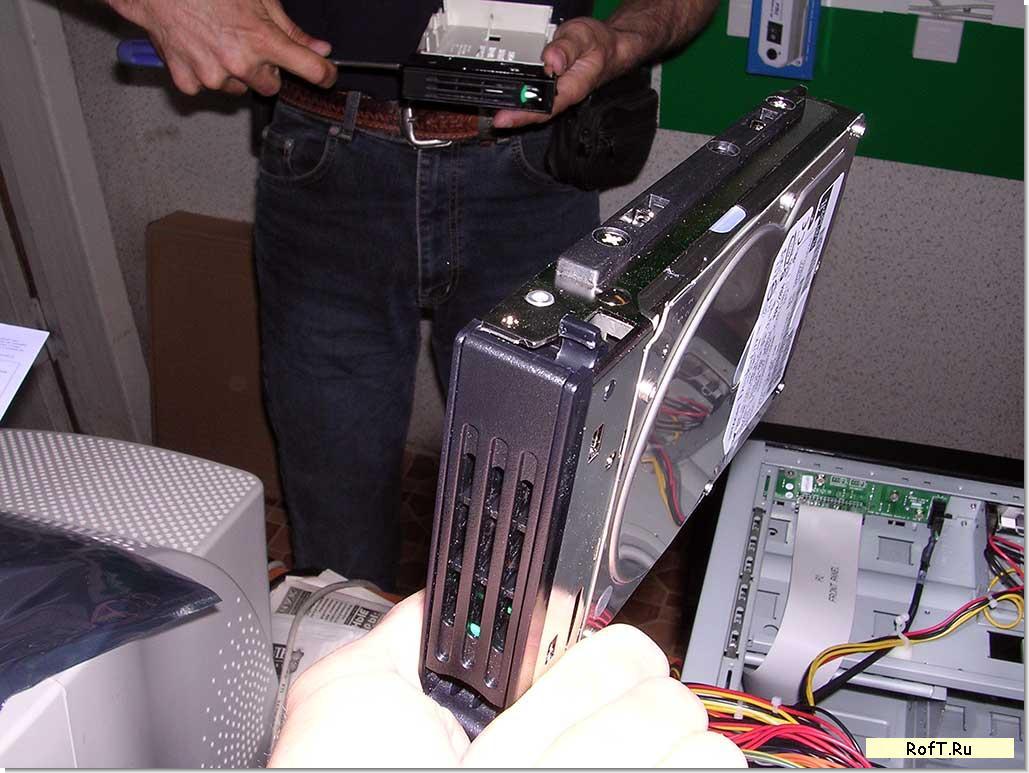

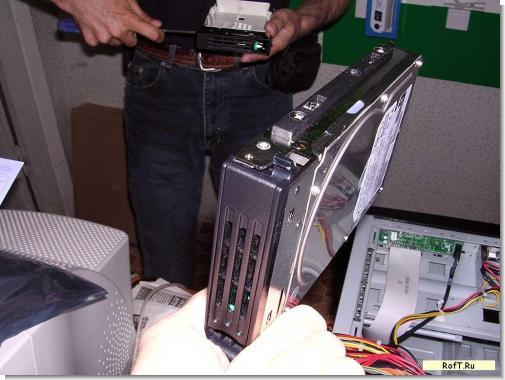

19. Начинаем наполнять корзины винтами. Будут стоять 4 винта по 250 гиг + 1 - 160 гиг.


20. Первый готов.

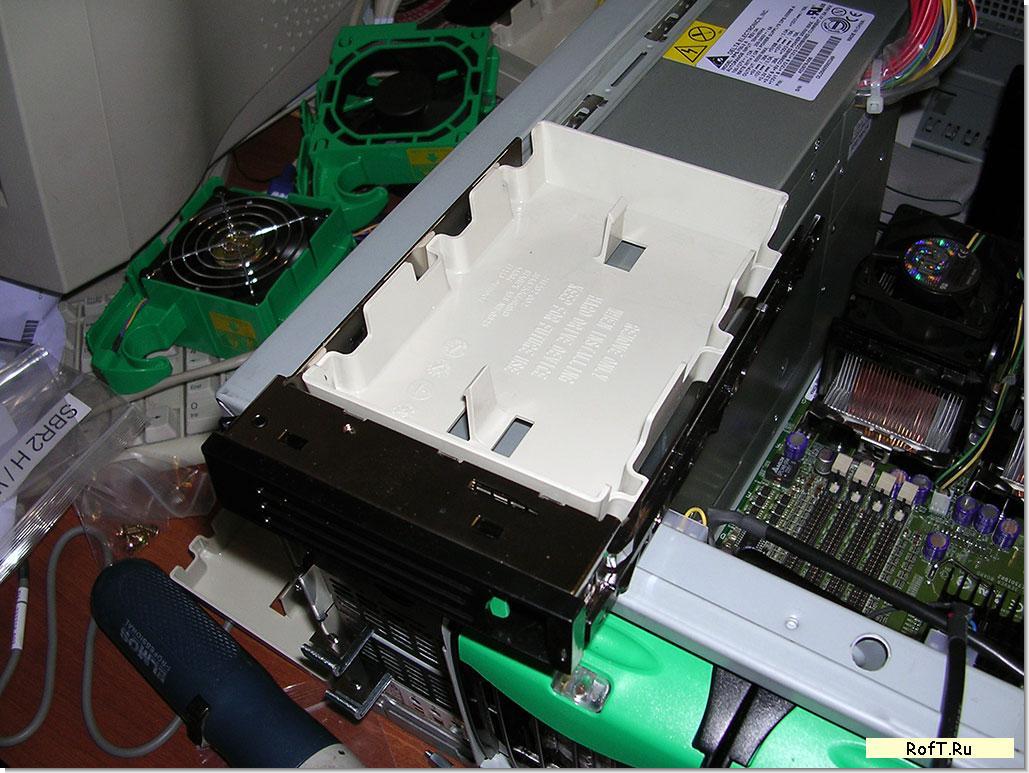

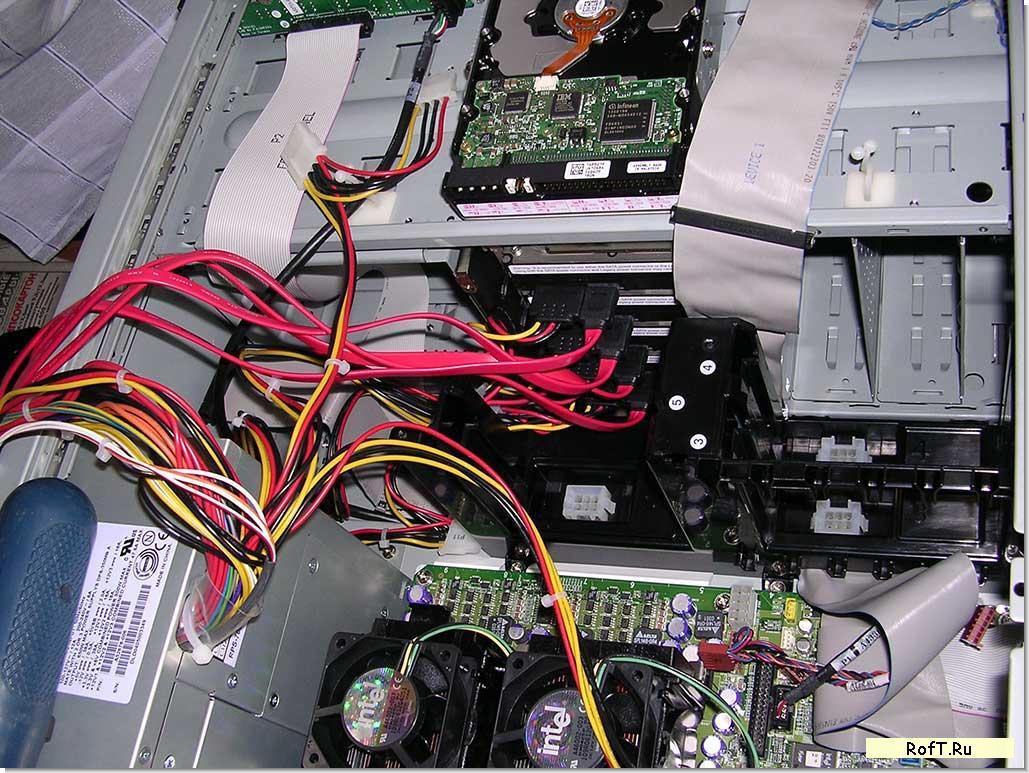

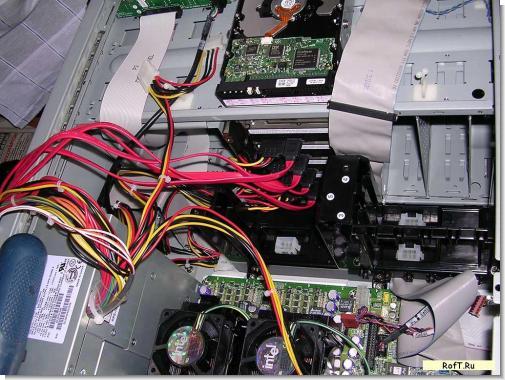

21. Все корзины стоят на местах, их объединим в RAID 0 для данных (http://ru.wikipedia.org/wiki/RAID). Дополнительный винт будет использоваться как системный.

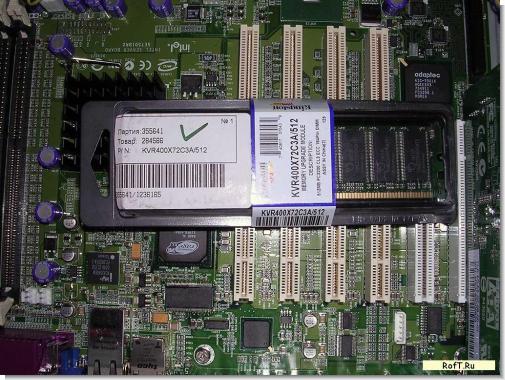

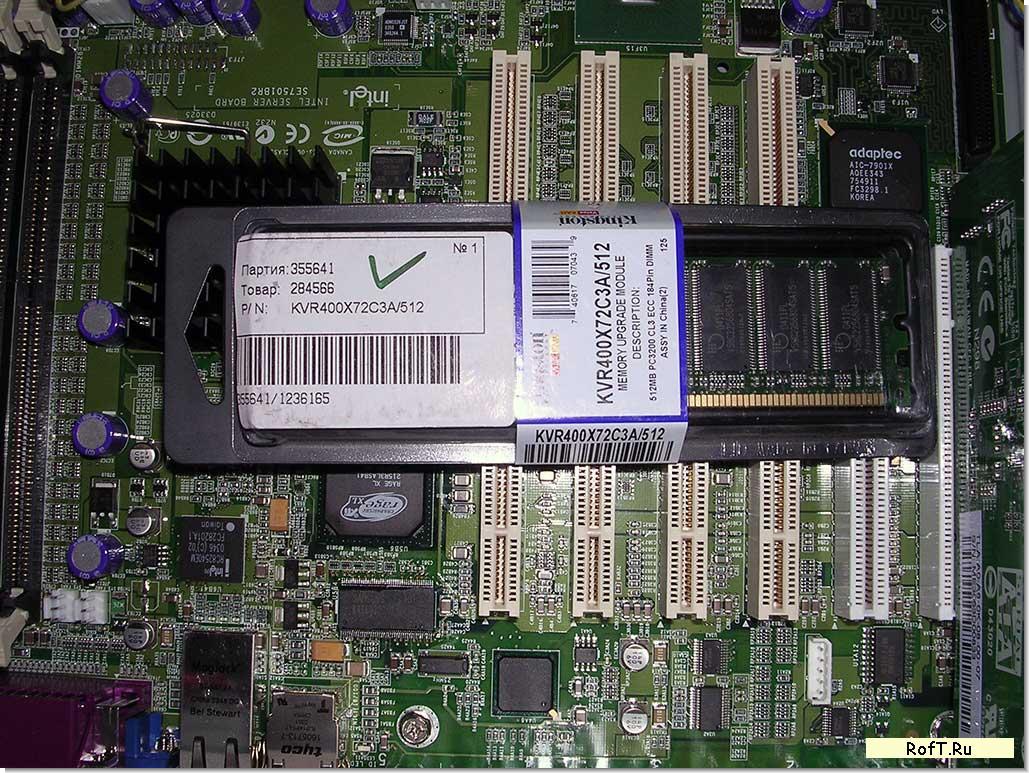

22. Память ставим Kingston, упаковка оригинальная, запечатана. 4 планки по 512 метров = 2 гига.

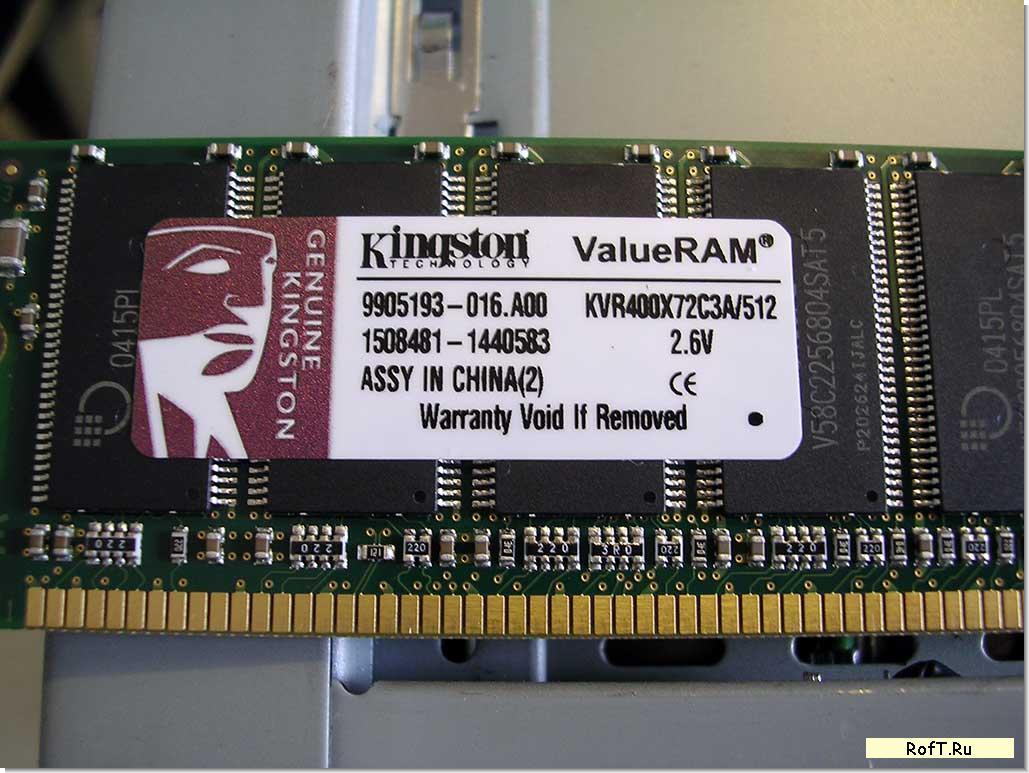

23. Вот наклейка на ней.

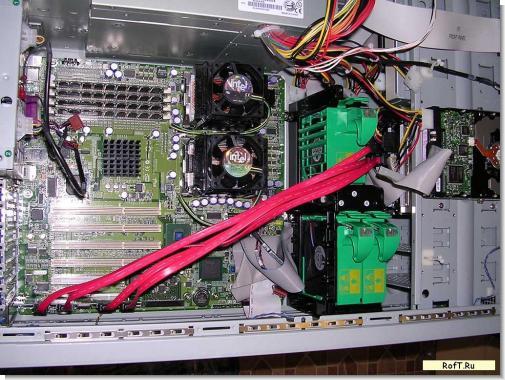

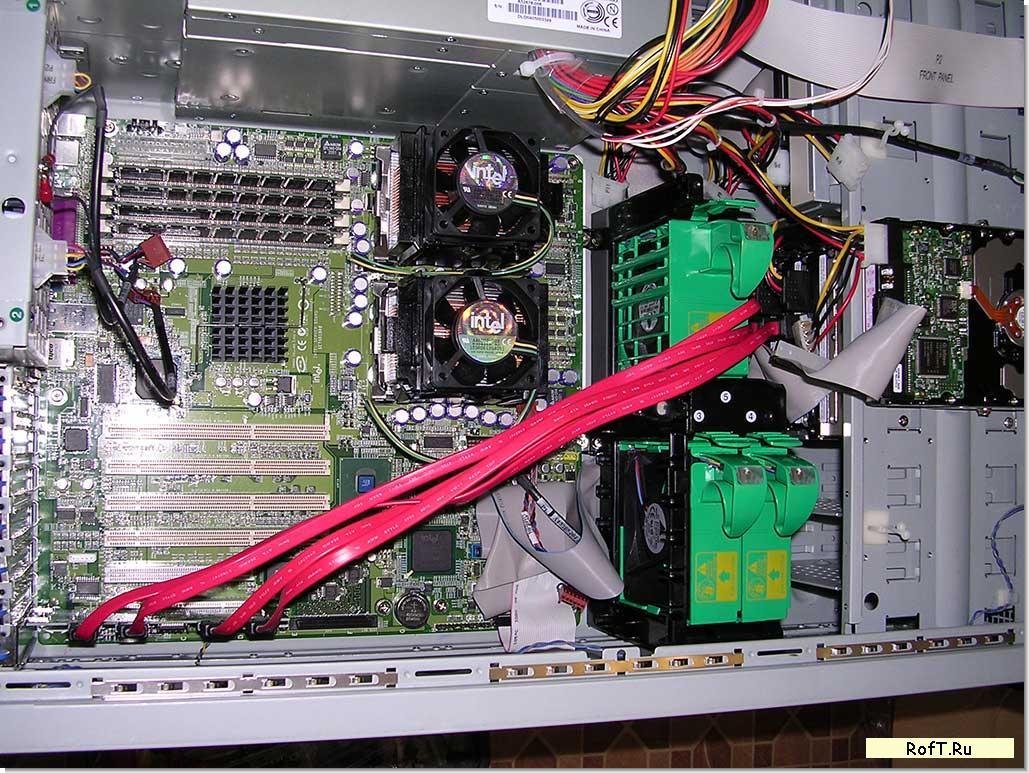

24. Все, сервак собран, можно устанавливать платы видеозахвата (4 платы по 16 камер + 2 по 8) и накрывать кожухами воздуховодов.

Сборка и тестовый запуск прошли удачно. Шумит сервер довольно сильно, когда находишься рядом - ждешь, что он приподнимется на воздушной подушке smile Поток воздуха сзади мощный и ровный. Автоматическая регулировка скоростей кулеров есть по термодатчикам на самих вентиляторах, но она какая-то вялая. Практически сразу начинает крутить на полную. Перегревов за время наблюдения замечено не было. Температура выше 40 ни у кого не поднималась.
