Каркасный бассейн: фильтрация воды на солнечных батареях

4 июля 2016 г. Просмотров: 4233 RSS Обсудить
Самопал

Второй сезон прекрасно работает фильтрация воды в каркасном бассейне. Потребовались минимальные переделки и вложения.

Самое сложное было - это избавиться от родных полупрозрачных гофрированных шлангов к фильтру-насосу от бассейна. Эти шланги в течение сезона превращались в грязесборник, а на свету еще и зазеленели.

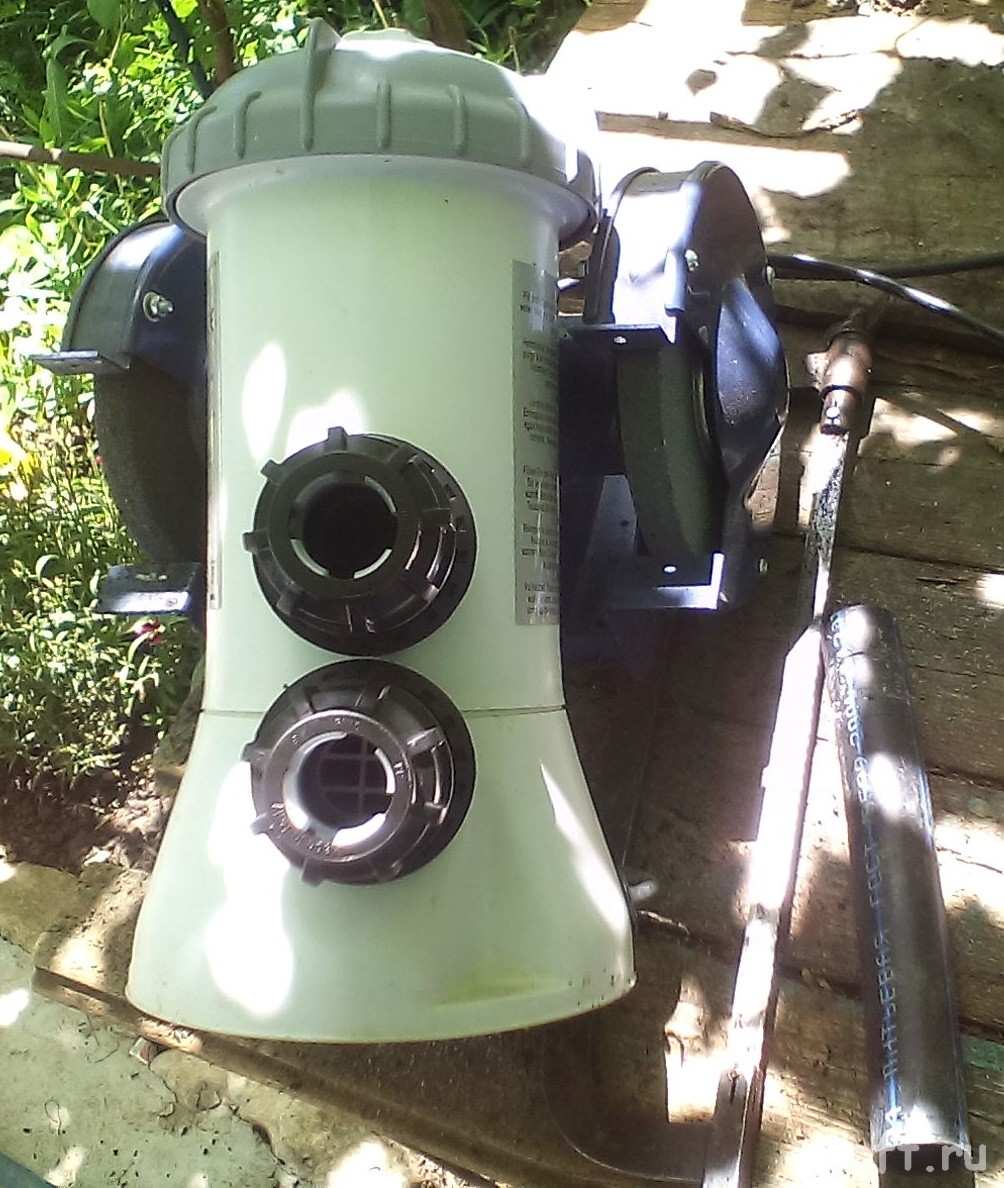

Подключение насоса выполнено трубой ПНД 25мм диаметром. Пришлось наждаком немного укоротить один фитинг из-за конструктивных особенностей расположения нижнего патрубка.

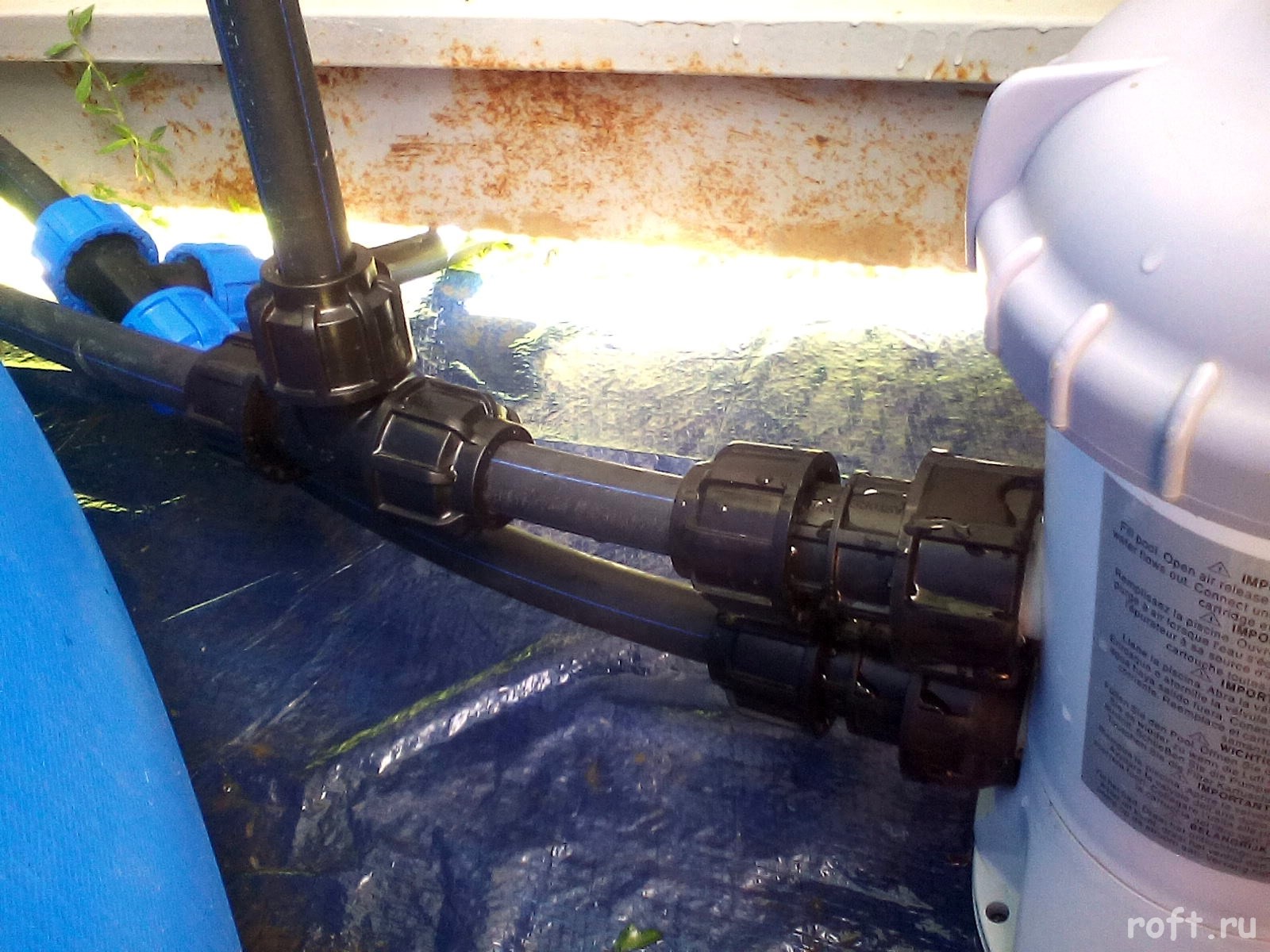

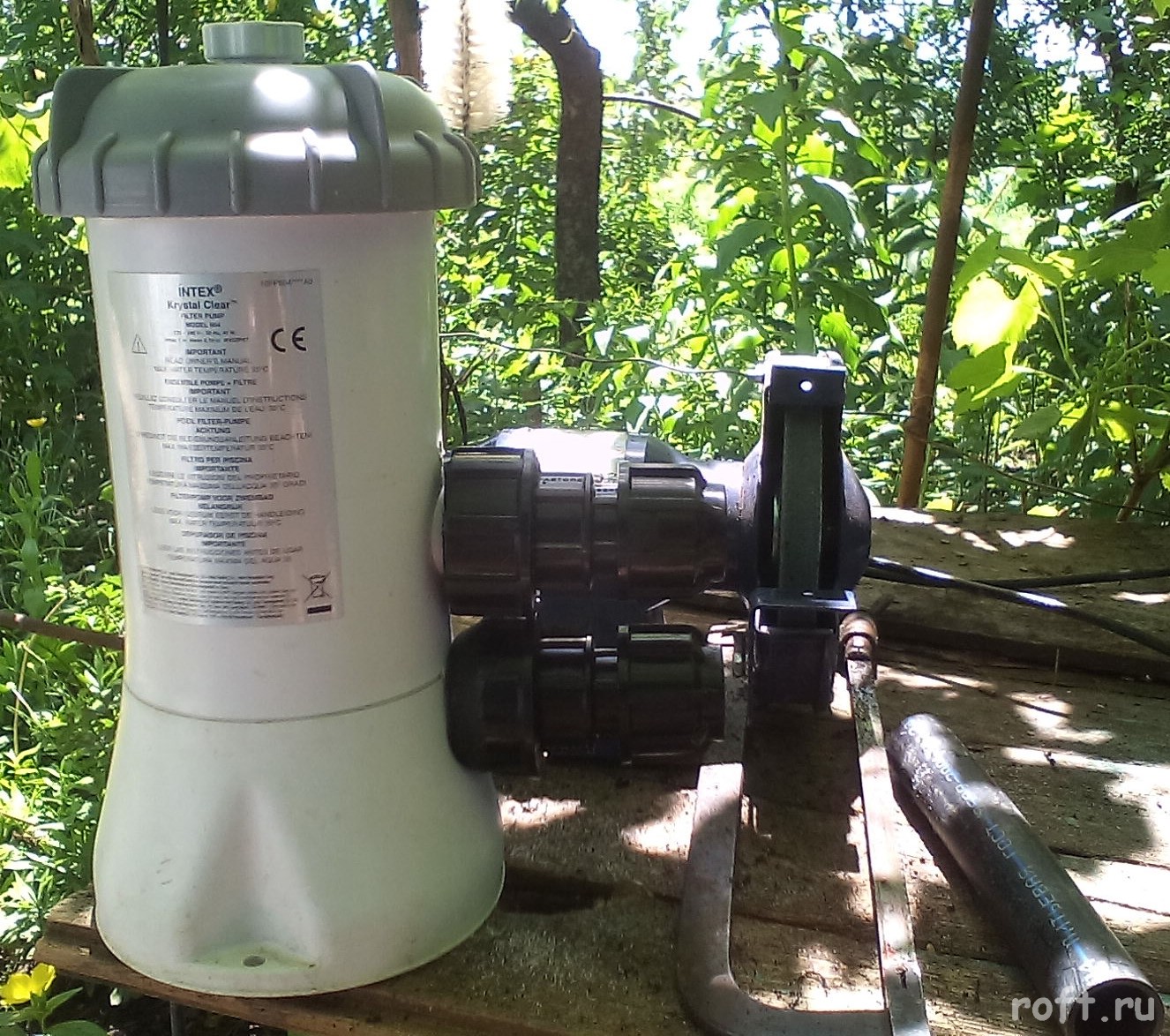

Вид насоса с установленными фитингами в фас и профиль.

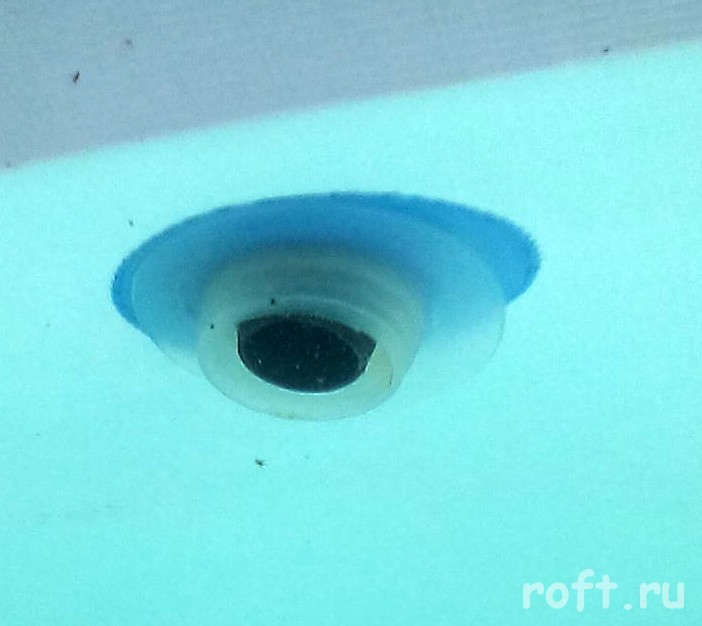

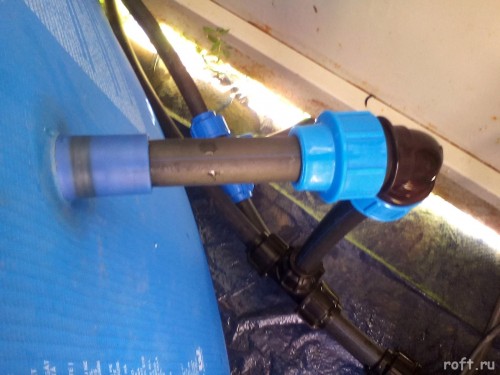

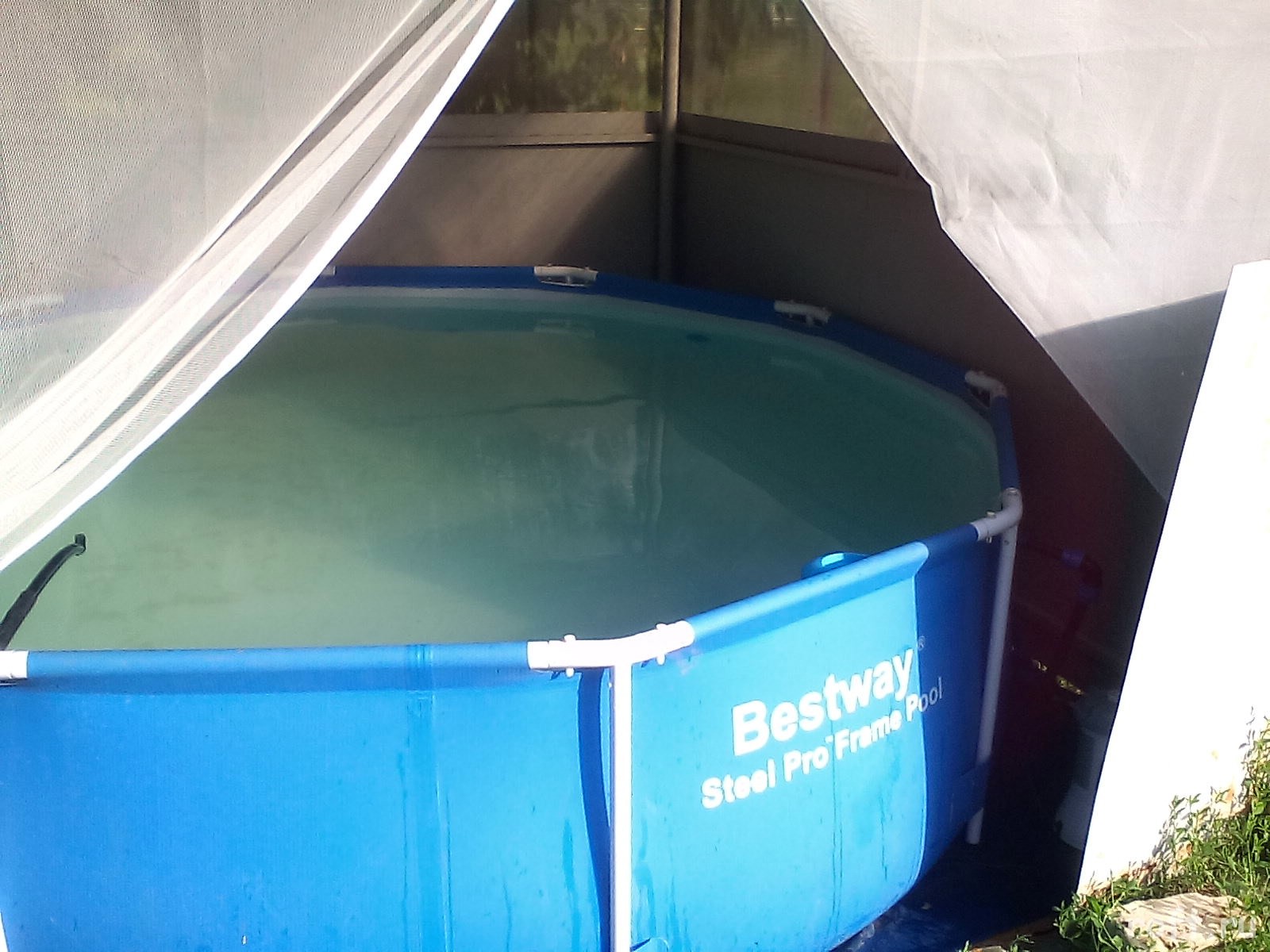

Подключение ПНД трубы в штатные дырки каркасного бассейна. Можно обжать хомутом, но и так держится крепко и не течет.

Такое подключение не мешает присоединять шланг и "пылесосить" дно бассейна.

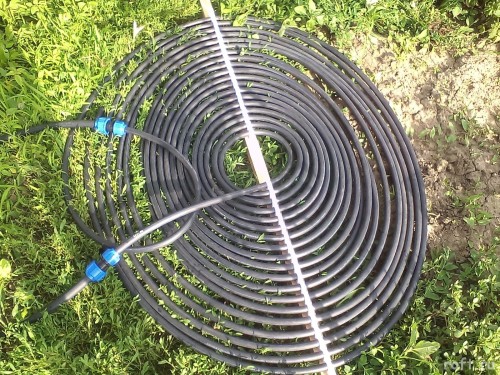

Во время обвязки бассейна и насоса сделал отводы на подогрев через самодельный солнечный коллектор. Коллектор еще не доделан, но уже дает теплую воду во время фильтрации. Состоит из 50м ПНД трубы диаметром 20мм намотанной спиралью и закрепленной стандартными клипсами для полипропиленовой трубы. Позже для него будет отдельный циркулячионный насос на постоянную работу в солнечный день.

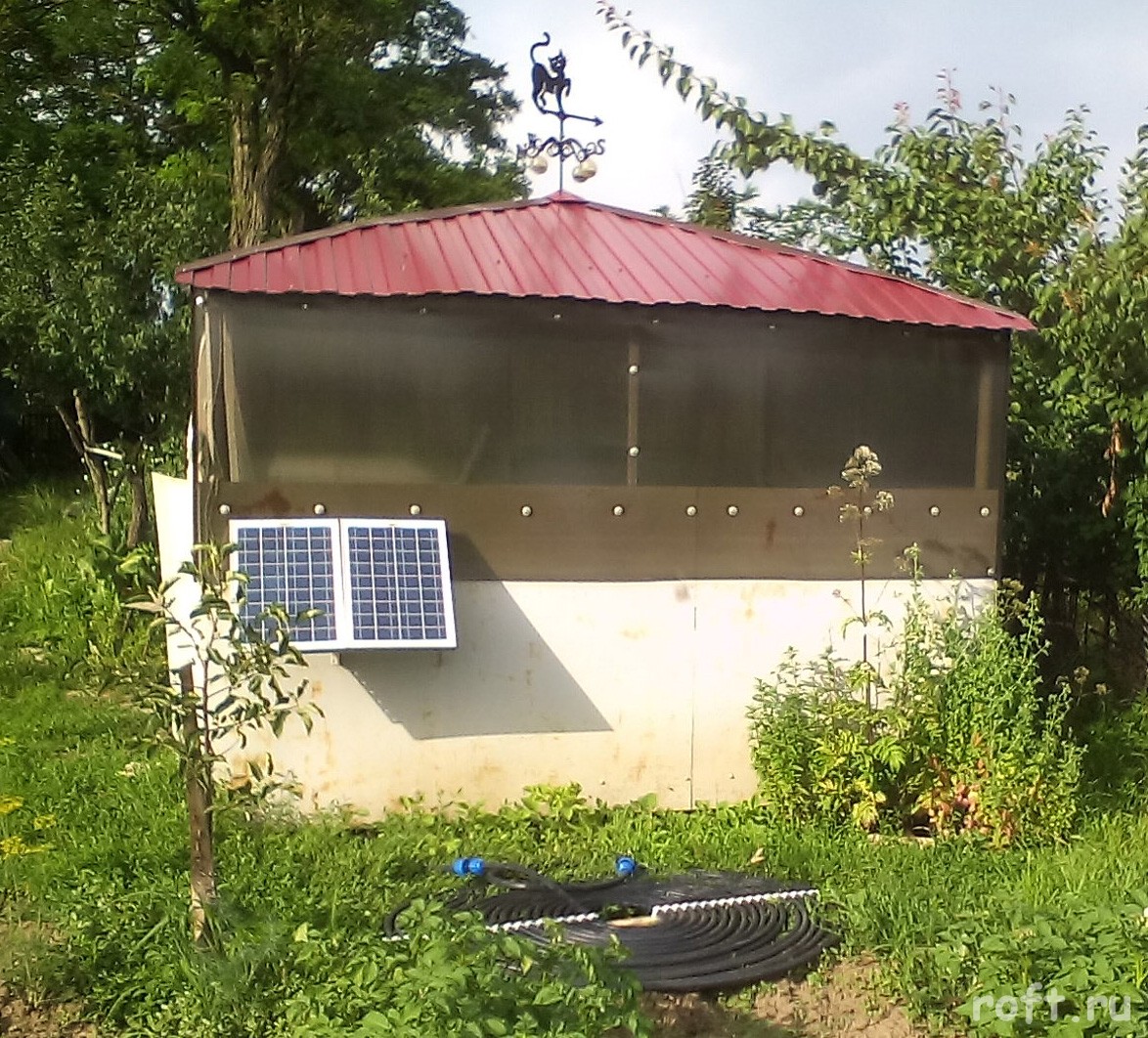

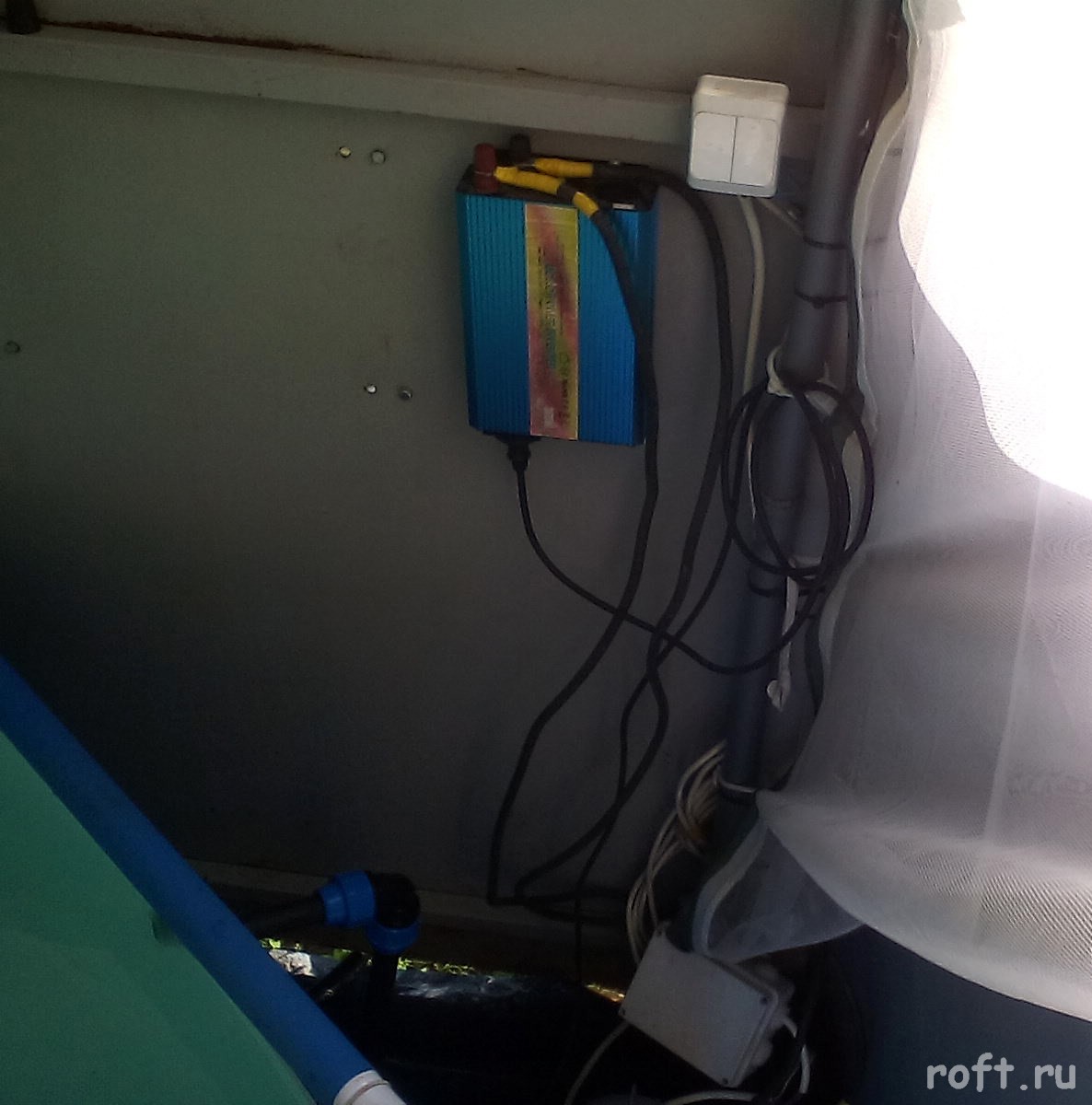

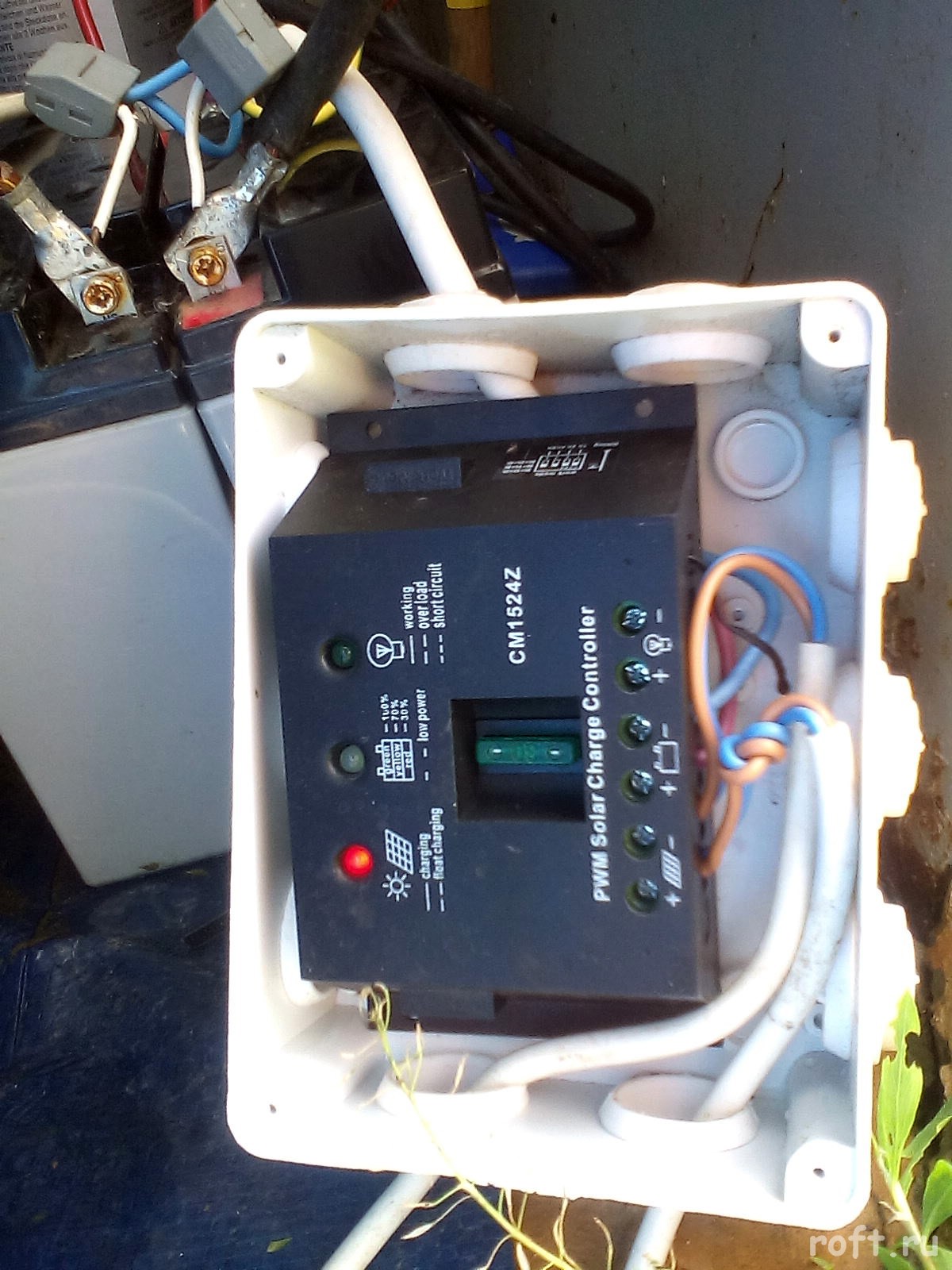

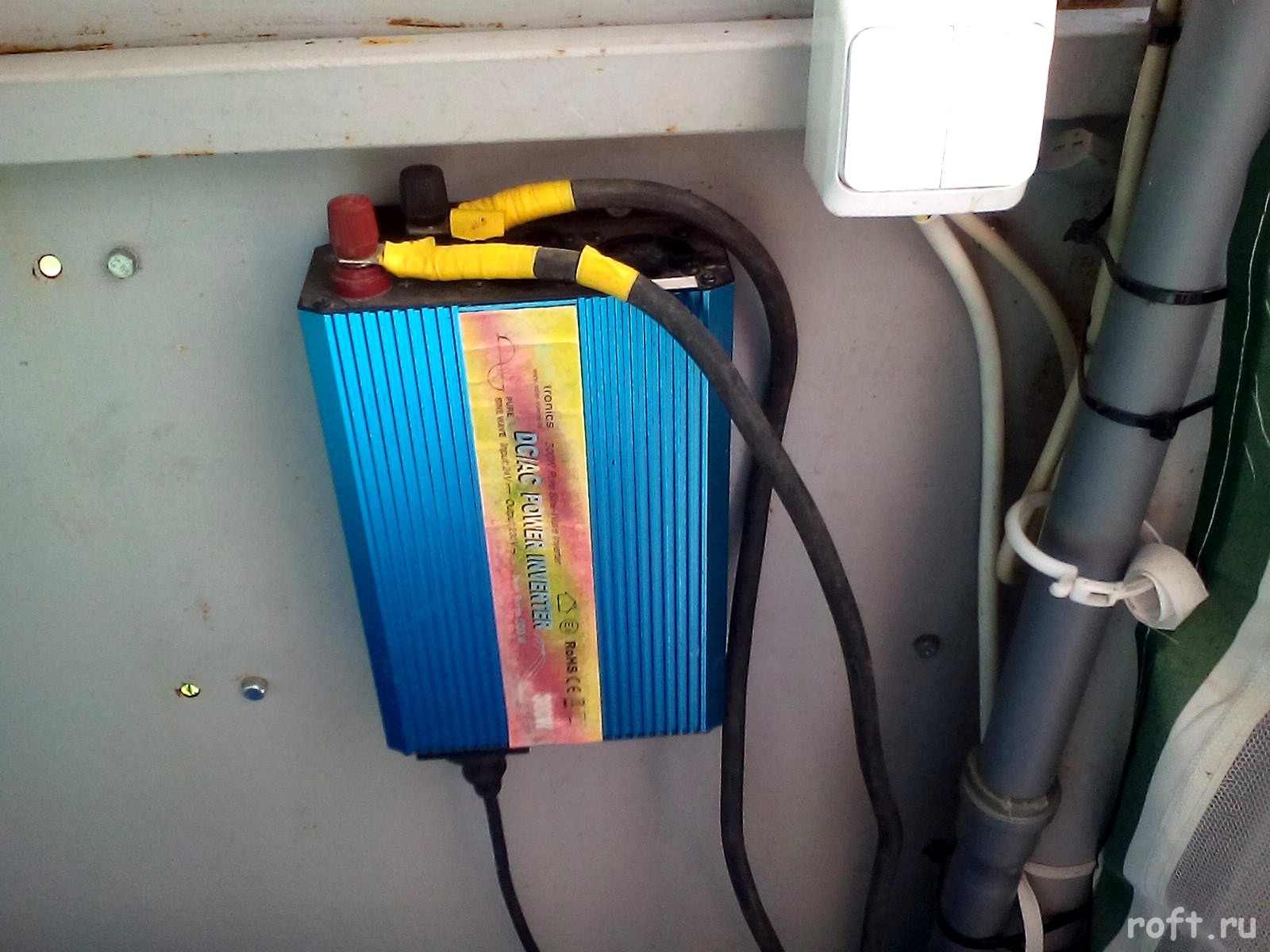

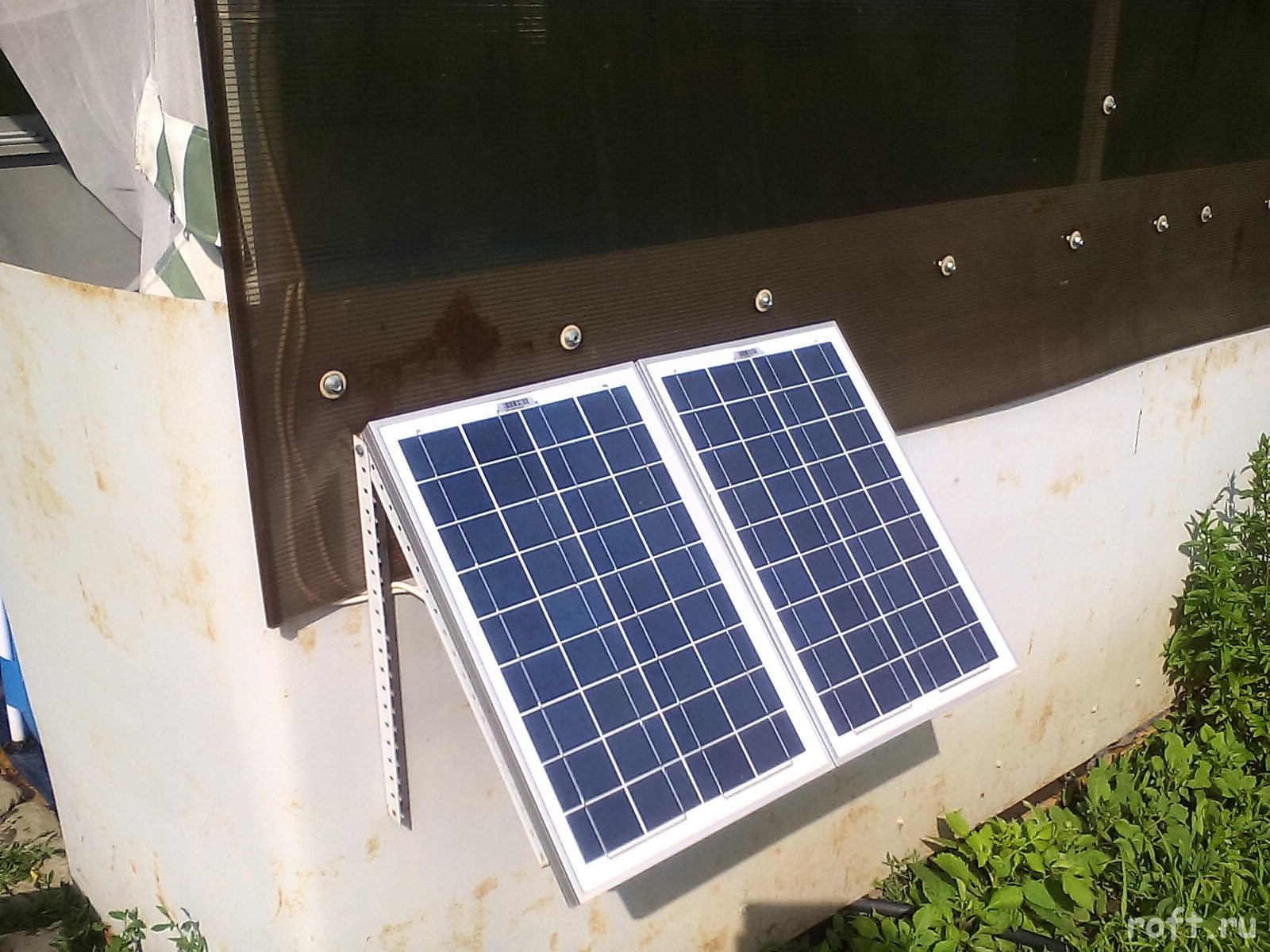

Крепление солнечных батарей, расположение оборудования, установка контроллера заряда в герметичную коробку. Инвертор на стене.

Параметры системы:

Солнечные фотоэлектрические модули 2шт по 20Вт, контроллер заряда 10А, аккумуляторы 2шт по 17Ач, инвертор 300Вт.

Потребление инвертора с насосом от АКБ - 40Вт.

Наличие солнца около 5 часов в день позволяет отработать фильтру минимум 4 часа. Но обычно включаю не более 2 часов.

От этих же аккумуляторов питается и ночное светодиодное освещение в беседке с бассейном.

В общем рекомендую к повторению - ничего сложного тут нет.
