Крысиное нутро!

3 июня 2008 г. Просмотров: 6229 RSS 3
Разборки

... или история компьютерных мышей в разборках

Мыша-прародительница выглядела вот так. Никаких шариков и видеокамер с подсветкой – два вращающихся диска в двух плоскостях, одна кнопка и все.


Изобрел ее Даг Энгельбарт (Douglas или Doug Engelbart) примерно в 1968 году.

Первая мышка, которой мне довелось управлять, была с металлическим полированным шариком и проводом типа троса – сдвинув мышку и отпустив ее, она возвращалась на место сама, провод работал как пружина. Весила она с килограмм.

es1841m.gif es1841m1.jpg es1841m2.jpg

К сожалению образца у меня не осталось, только фотки из инета.

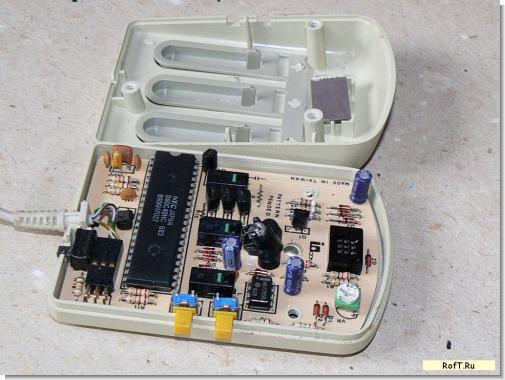

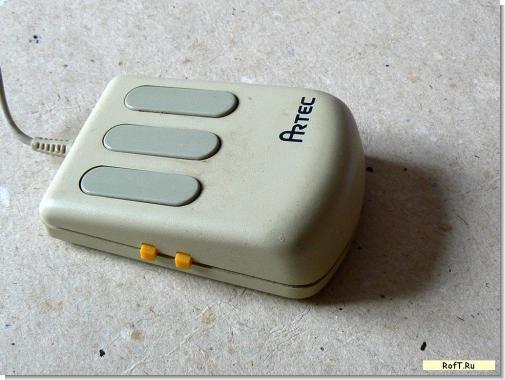

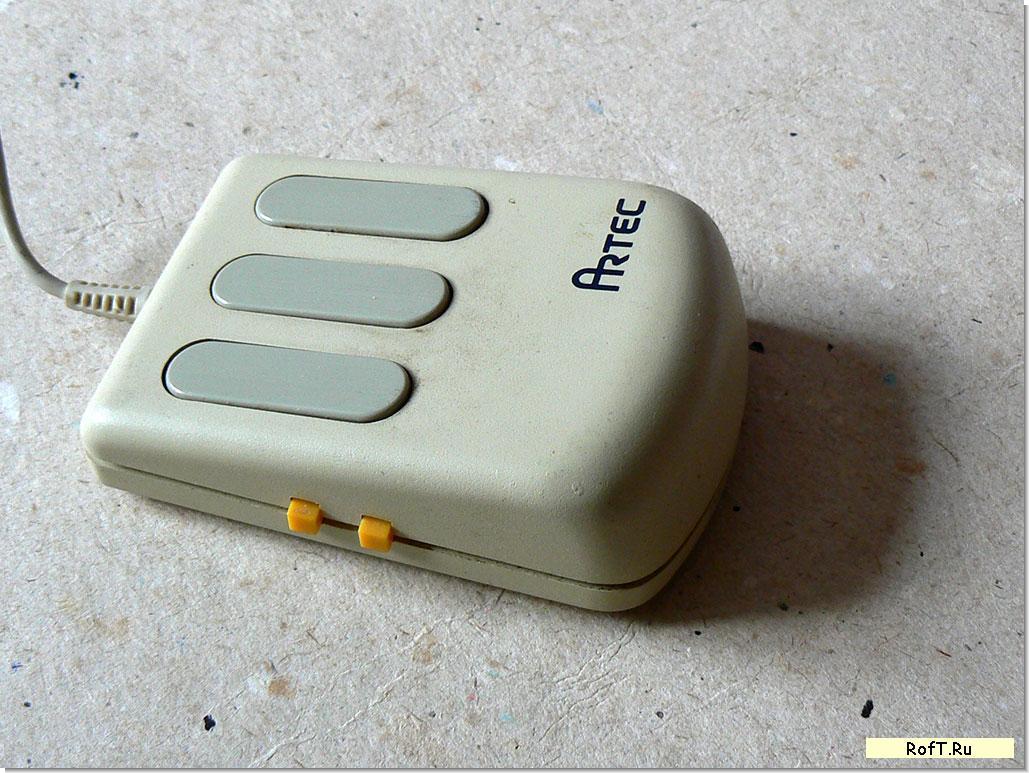

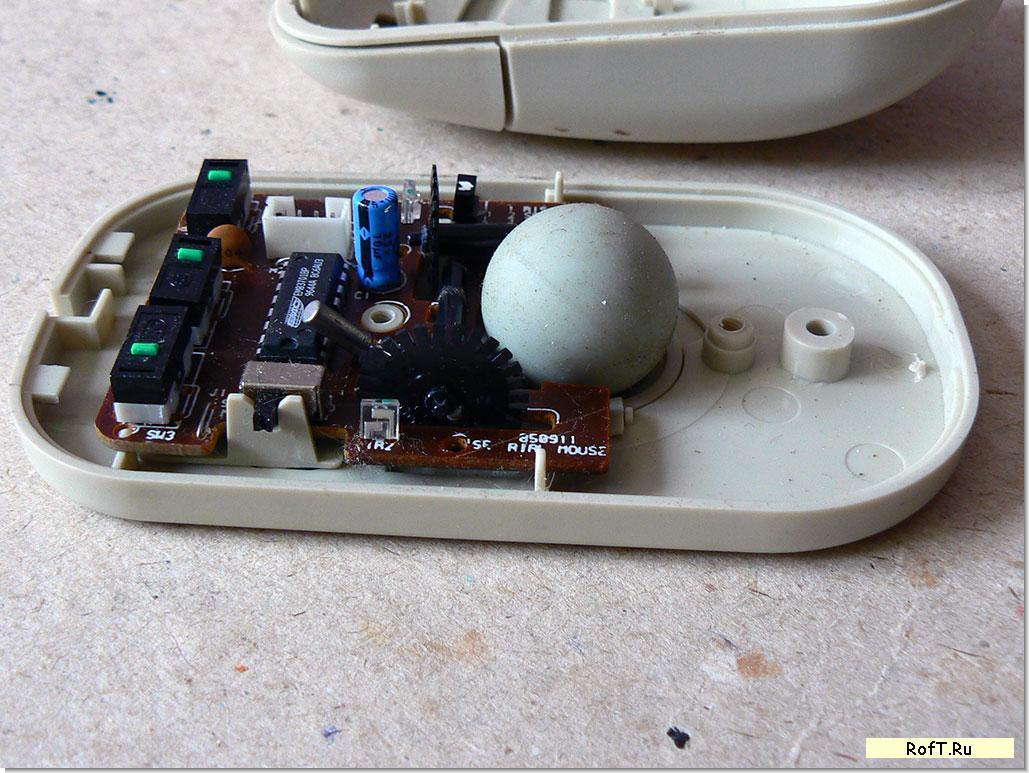

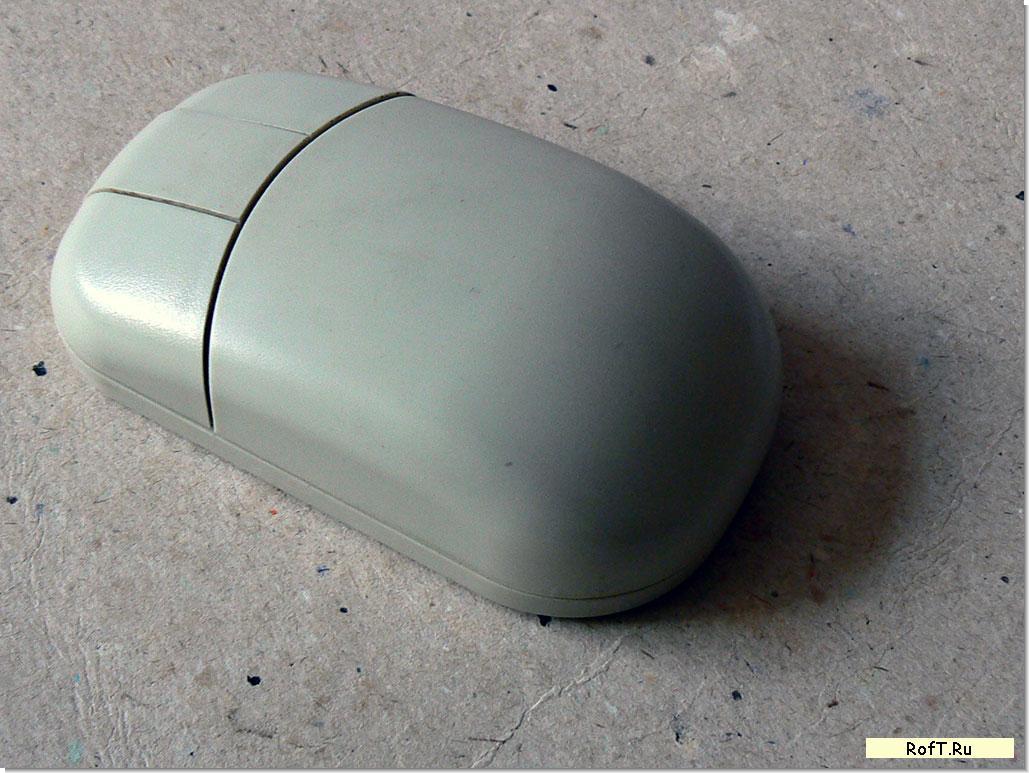

Потом появились более вразумительные варианты с переключателями на 2 стандарта PC и MS.



Но движение они отслеживали с помощью обрезиненного металлического шарика и двух дисков с контактными группами. Надежность контактов… ну, вы сами понимаете.

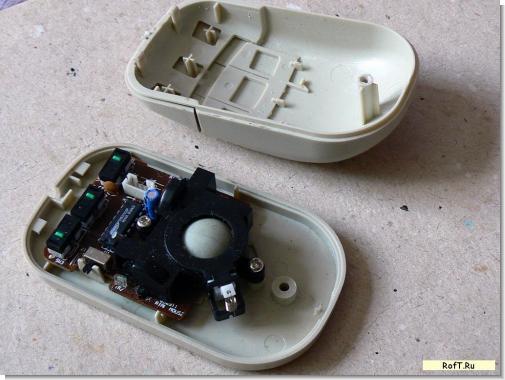

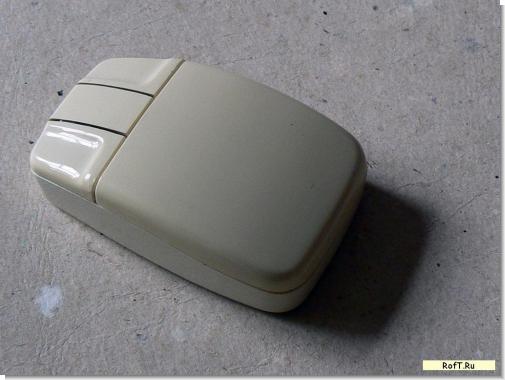

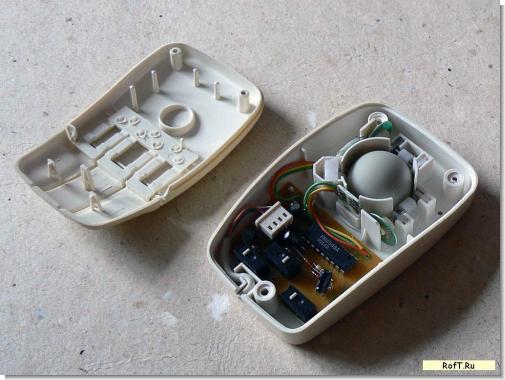

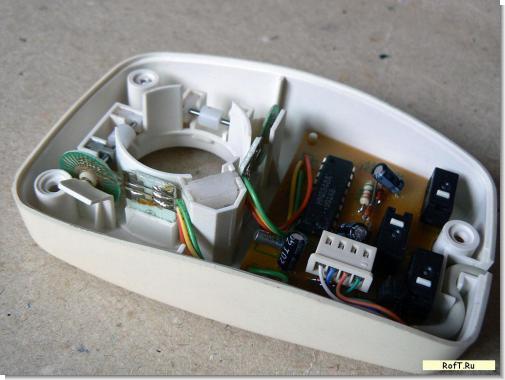

Следующее поколение уже пользовалось оптической парой из двух фотодиодов и одного светодиода (оптопара) и диском с прорезями.


Эти мышки работали годами. У геймеров с ними были две проблемы – налипала грязь на валики, по которым катился шарик, и стиралась резина с шарика.

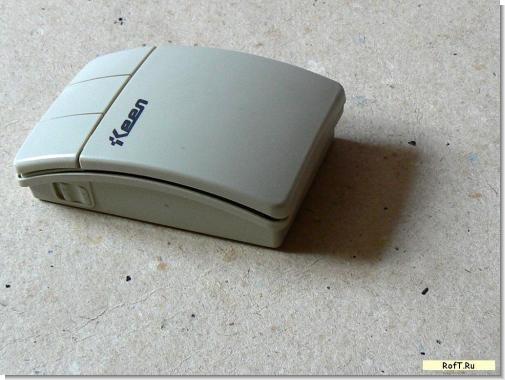

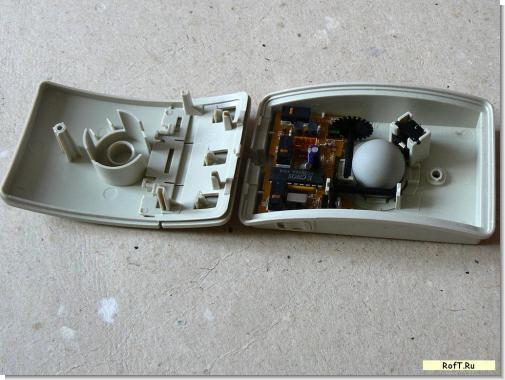

Еще один представитель резиново-оптических мышей упрощенной конструкции smile


Параллельно начало развиваться направление полностью оптических мышей без подвижных частей в системе позиционирования.


Первым оптическим мышкам нужен был специальный коврик с полупрозрачным верхом и тонкой металлической сеточкой внутри. По пересечению квадратиков сетки мышка и отслеживала свое местоположение.

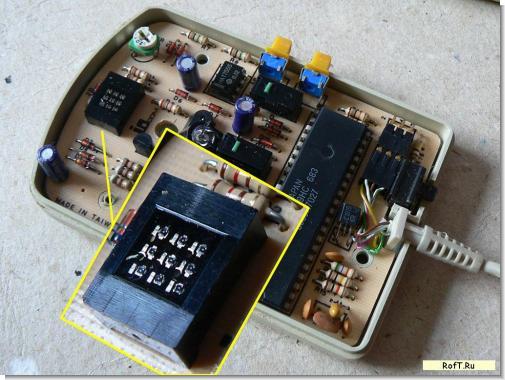

У такой мышки видно зеркальце, которое передавало изображение подсвеченного коврика на матрицу из 9 фотодиодов.

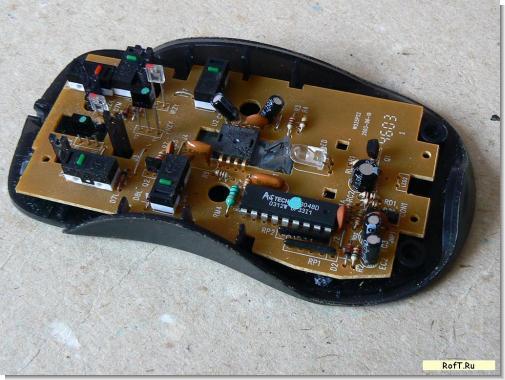

Современная пятикнопочная мыша.

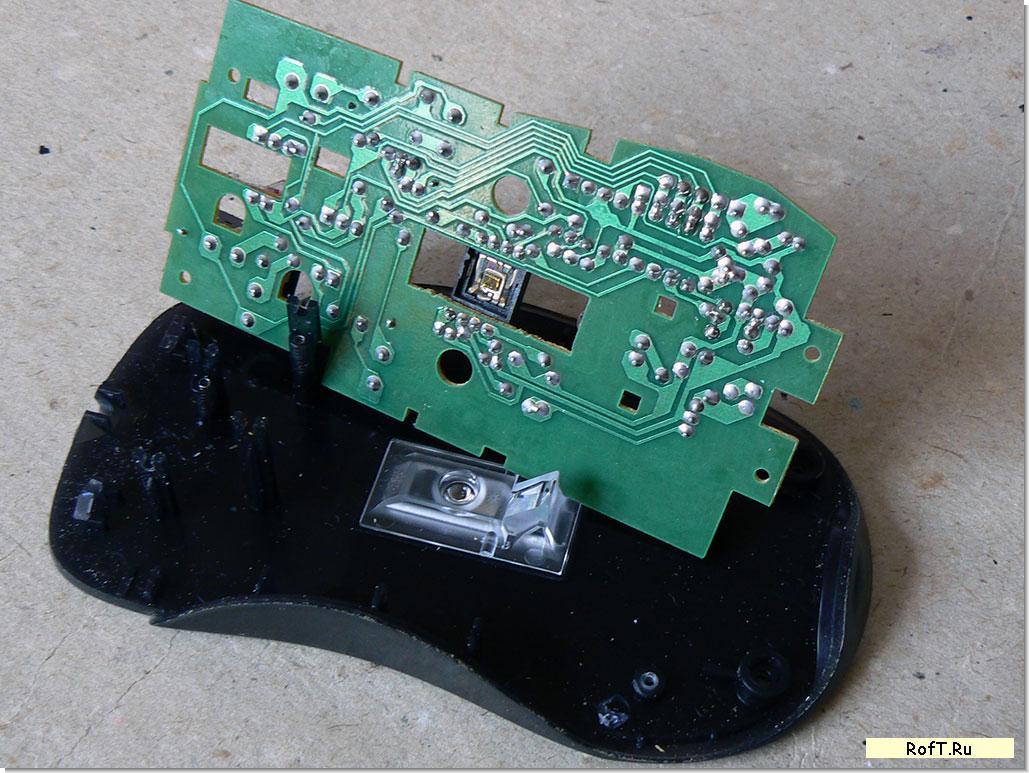

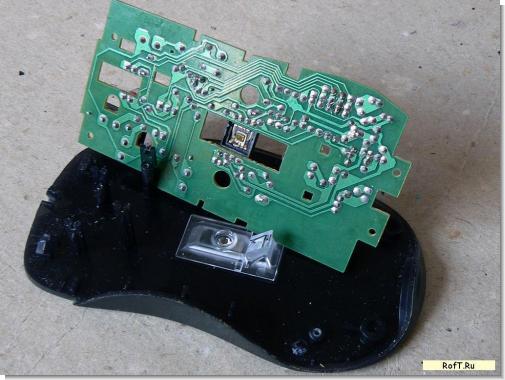

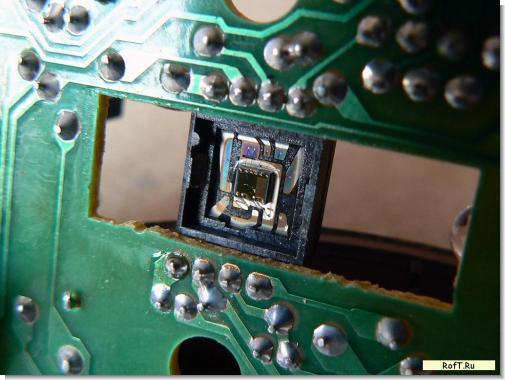

Подсветка, оптическая фокусирующая система, матрица, как у видеокамеры, только меньше и грубее.


Некоторые энтузиасты переделывают оптические мышки в подобие ручного сканера, даже изображение получают. Но качество!..

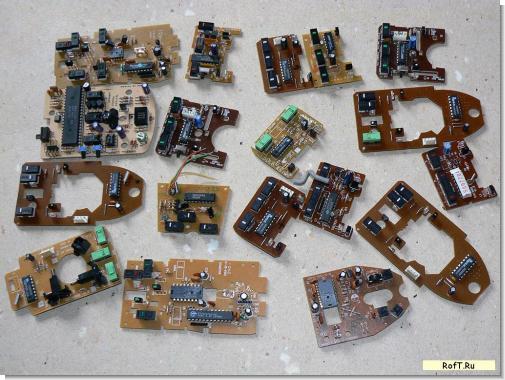

Это все, что попалось мне под руку. За время администрирования мышей скопилось очень много. Пришлось избавляться. (А это прямой намек на огромное количество ненужных вещей smile)
