Разборки с штрих-код сканером

21 января 2010 г. Просмотров: 6307 RSS Обсудить
Разборки

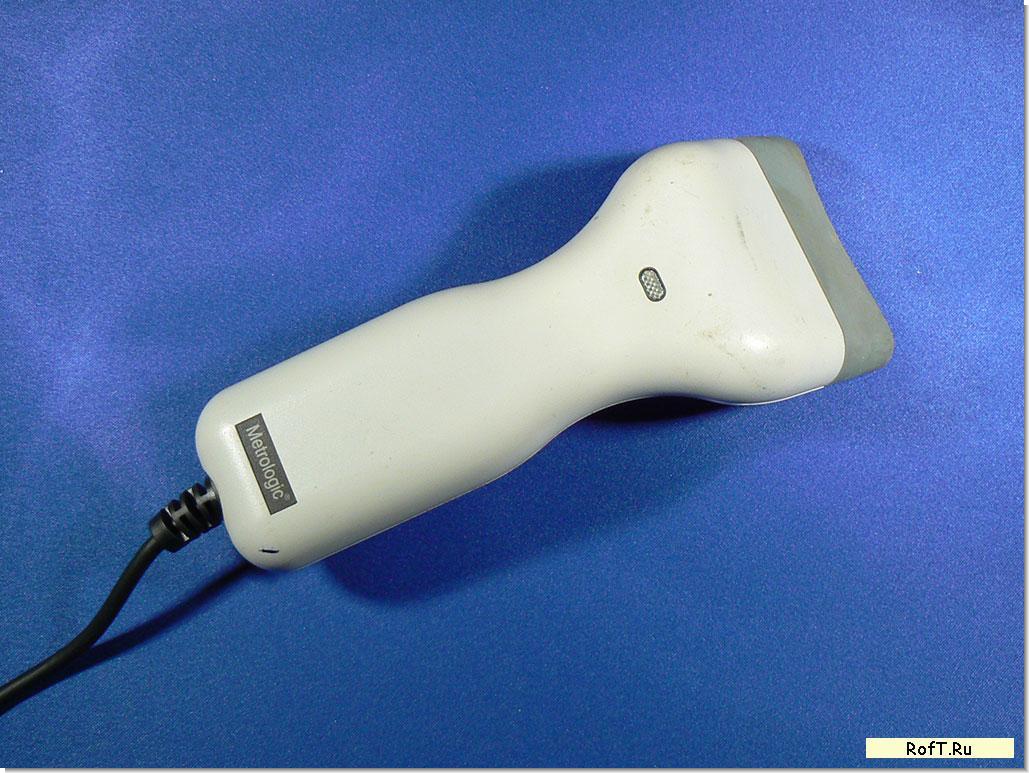

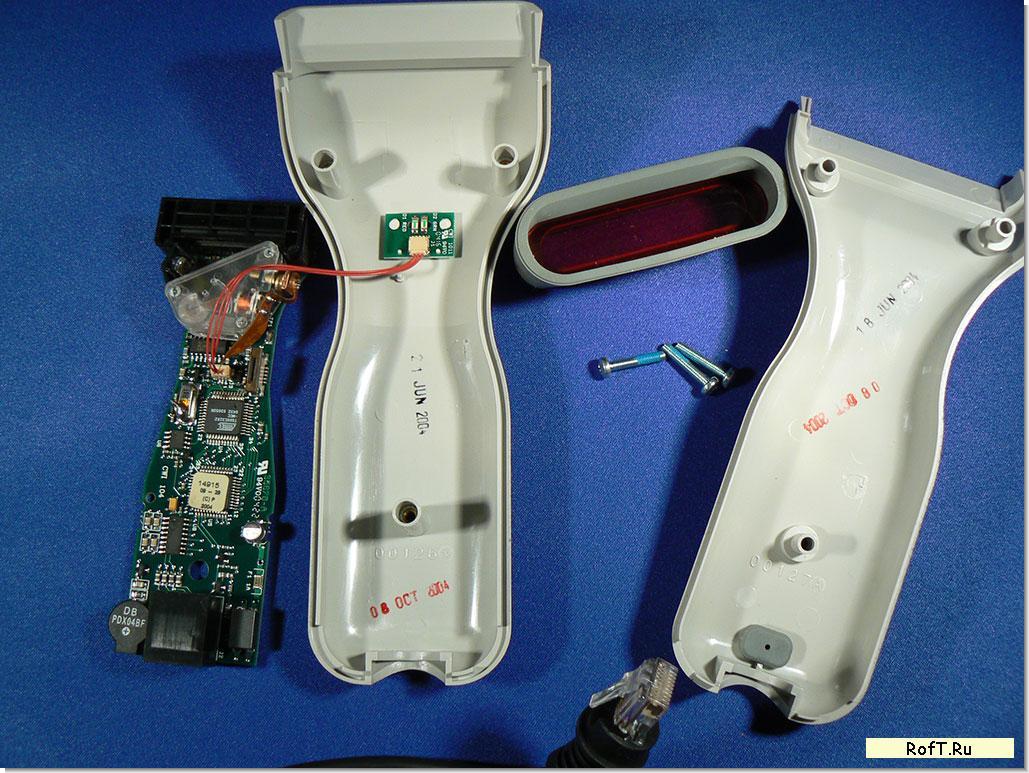

Это был штрих-сканер от конторы Metrologic. Сдох лазер, а замена блока лазера стоит столько же, сколько новый сканер - ремонт не целесообразен. Посмотрим тогда на его примере принципы работы лазерных сканеров.

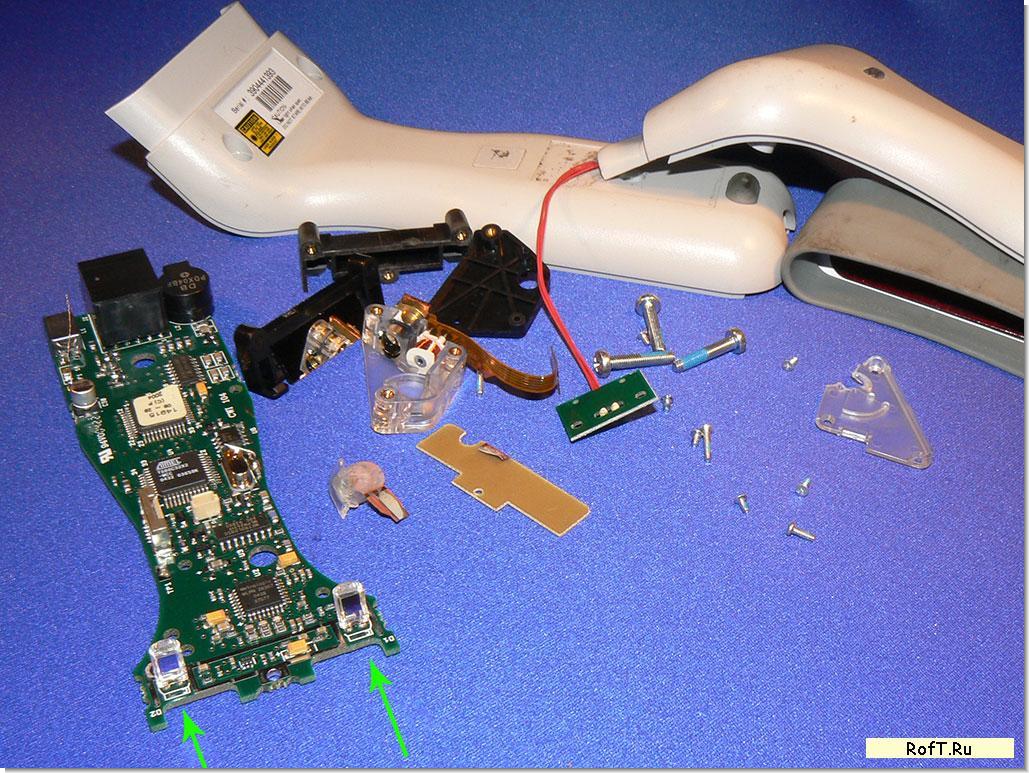

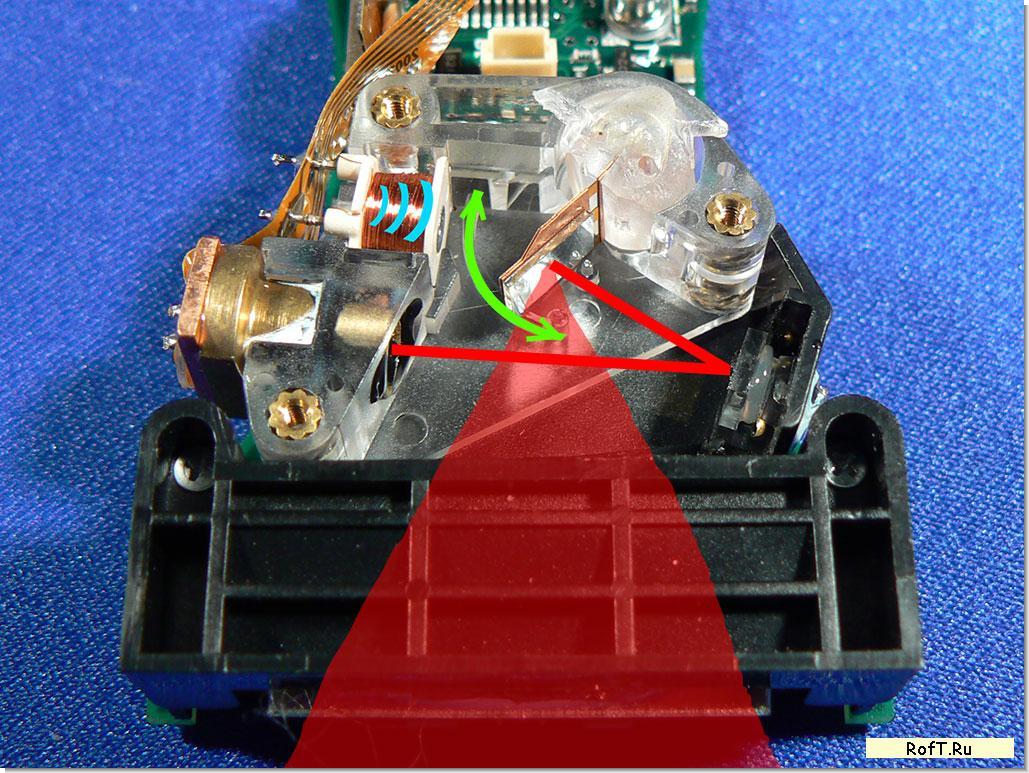

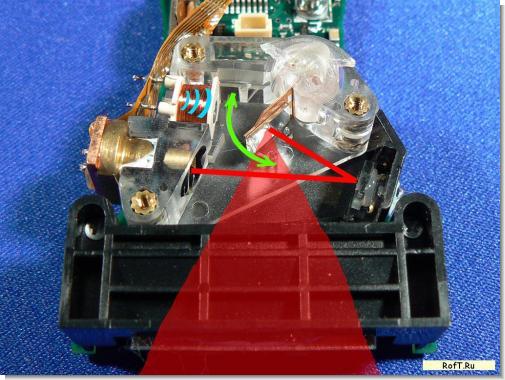

Схема работы лазерной головки. Принцип просто: электромагнит колеблет подвижное зеркало с большой частотой от которого отражается лазерный луч. Получается, что луч проходит за секунду десяток раз в выходном окошке туда и сюда. Если на его пути встречается штрихкод, тогда отраженный модулированный штрихами свет лазера попадает в фотоприемники.


Дальше логика анализирует сигнал и решает штрихкод ли это. Если все путем - отсылает на выход. Выход может быть разным: клавиатурный порт PS/2, USB, USB-COM, RS232 (COM-порт). Дальше уже ваш софт думает что с полученными данными делать.
