Самодельные портативные печки

4 декабря 2010 г. Просмотров: 19534 RSS 9
Самопал

Первая конструкция известна зарубежом под названием alcohol stove, ну или по русски - спиртовка. В шведской армии даже принята на вооружение.

Спирт используется потому, что при горении он не коптит. А значит посуда остается чистой и в воздухе не летает сажа и дым. Конструкция простая, как 3 копейки и повторяется за несколько минут из любых подручных материалов. В качестве донора для печки подойдет например пивная банка или баллончик.

В данном случае я взял банку из под Кореновского сгущеного молока - она удобна тем, что сверху есть почти герметичная крышка, но и без нее все будет работать если сверху будет стоять посуда с плоским дном.

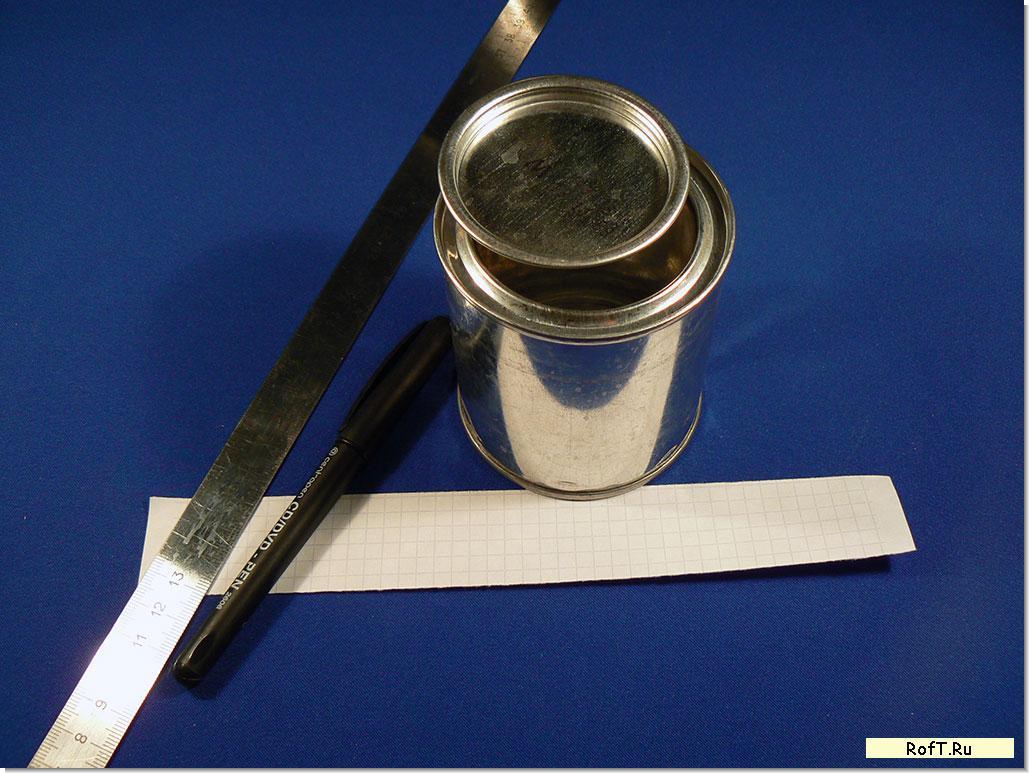

Итак: берем банку, линейку, полоску из листика в клеточку и маркер или любой рисующий или царапающий предмет.


1. Отмечаем на банке полосу отступив от верха на треть. Проще всего это сделать прокрутив банку держа маркер в одном положении.

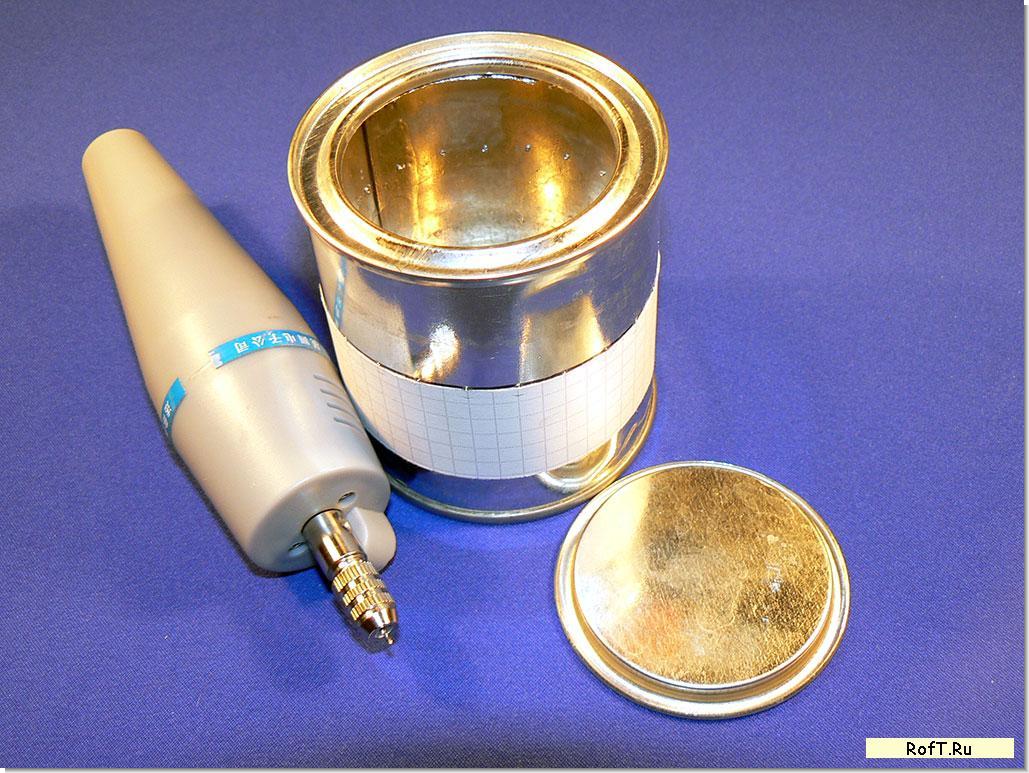

2. Полоску бумаги обматываем по краю отметки и скрепляем кусочком скотча или клея.

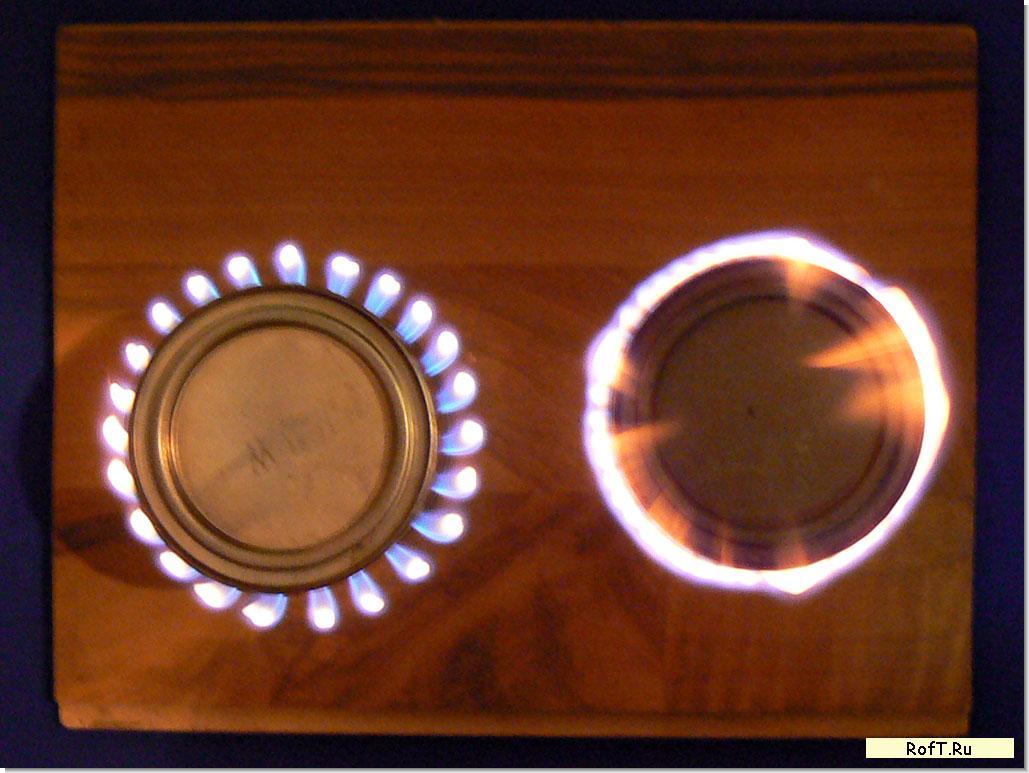

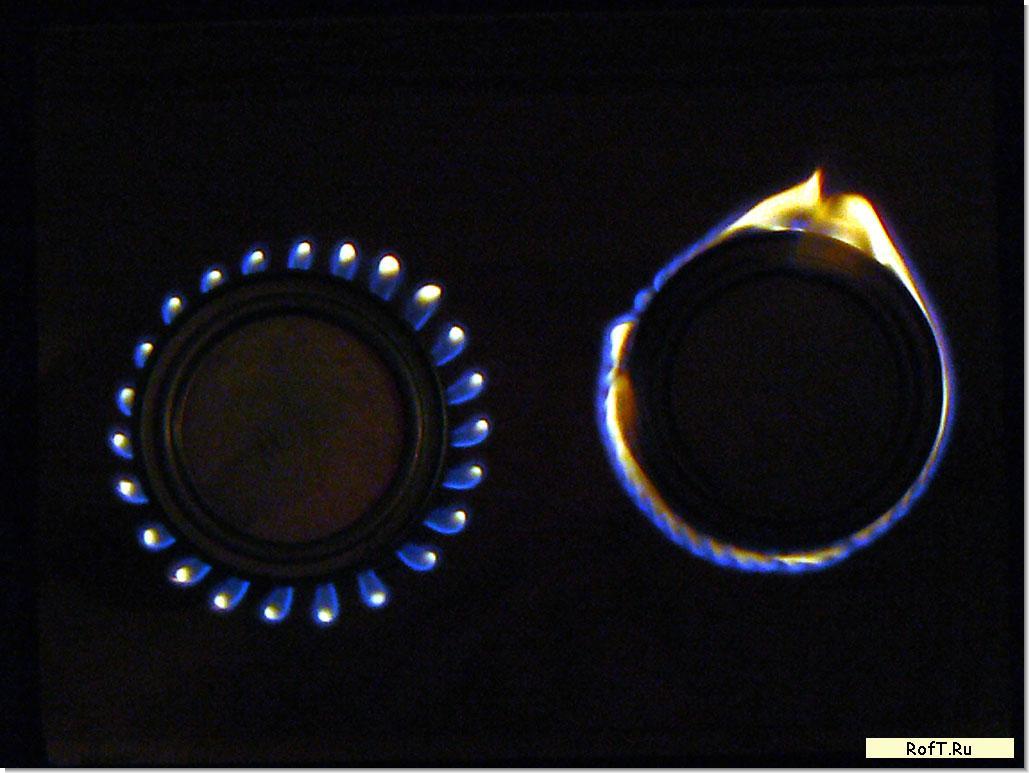

3. Начинаем сверлить, прокалывать шилом или прорезать ножом отверстия по отмеченной полосе. В данном случае я сделал ряд отверстий диаметром 0,8 мм через 10мм и чере 5мм - какой вариант для вас лучше - решайте сами. Как они горят видно ниже. Маленький диаметр отверстий для правильного горения лучше чем большой, но можно сделать 3-5 отверстий и по сантиметру. Равномерность отверстий - это чисто эстетический момент, чтоб получить красивый венец пламени как от обычной газовой плиты. Все!

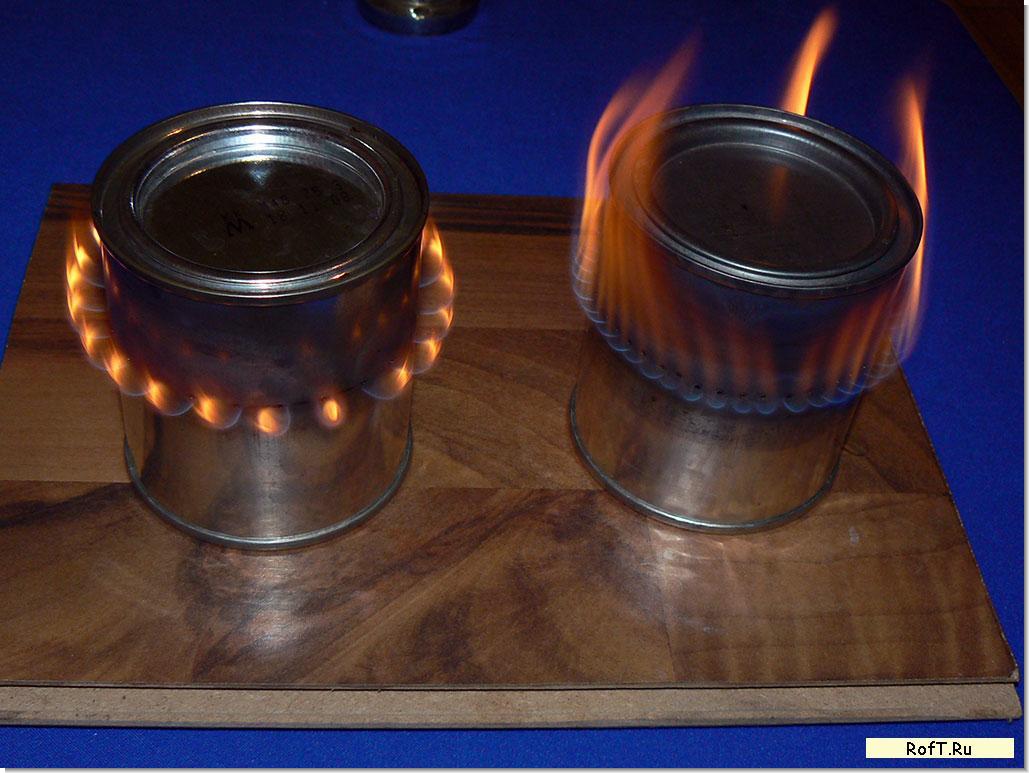

Ну не совсем конечно, теперь учимся ее разжигать. Надо залить спирта и закрыть крышку, 50 мл горит минут 15 и больше. Поставить на негорючую поверхность и слегка встряхнуть так, чтоб спирт через отверстия немного облил банку снаружи. Поджигаем спирт снаружи и ждем пока он выгорит. Повторяем процедуру до тех пор, пока у нас не получится самоподдерживающееся пламя из импровизированных форсунок вокруг банки. Обычно достаточно повторить 2-3 раза и все начинает работать само.


Принцип работы у нее простой: пламя греет стенки банки, тепло по стенкам передается вниз к спирту, спирт закипает у стенок и повышается давление внутри, пары спирта выходят под давлением через отверстия и смешиваясь с воздухом прекрасно горят. Теперь ставим сверху котелок, чайник, кружку или просто греемся вокруг печурки - тепла она дает много и горит долго.


Чем меньше количество отверстий, тем тяжелее разжигать, но меньше расход топлива и меньше тепла от нее. Литр воды закипает меньше чем за 10 минут. Устойчива к ветру, тушить накрыванием, топлива закладывать столько, сколько нужно иначе придется ждать выгорания или переливать горячий спирт обратно в емкость, что не безопасно.

Стоимость комплектующих:

40р банка сгущенки;

100р литр спирта.

Второй вариант подороже и в изготовлении и в использовании, но у него есть неоспоримые преимущества, например им можно обогреть не только палатку, но и пещеру, расщелину или квартиру. Тепла даёт несравненно больше и питается газом.

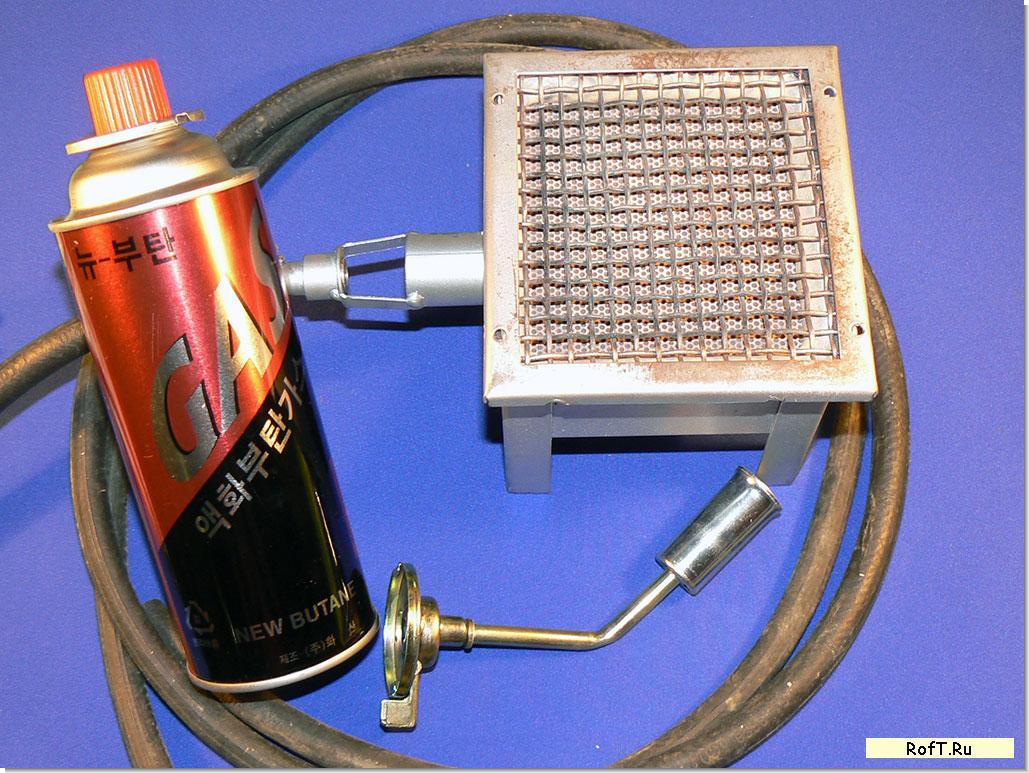

Придется сходить в магазин или на рынок и купить там горелку инфракрасную керамическую, баллончики с газом типа "дихлофосных", горелку-насадку с краном и кусок 5мм кислородного шланга.


Чем меньше керамическая инфракрасная горелка тем лучше, ведь мы будем ее питать не от бытового 50-ти литрового баллона с газом, а от маленького походного баллончика и большой расход газа нам ни к чему.

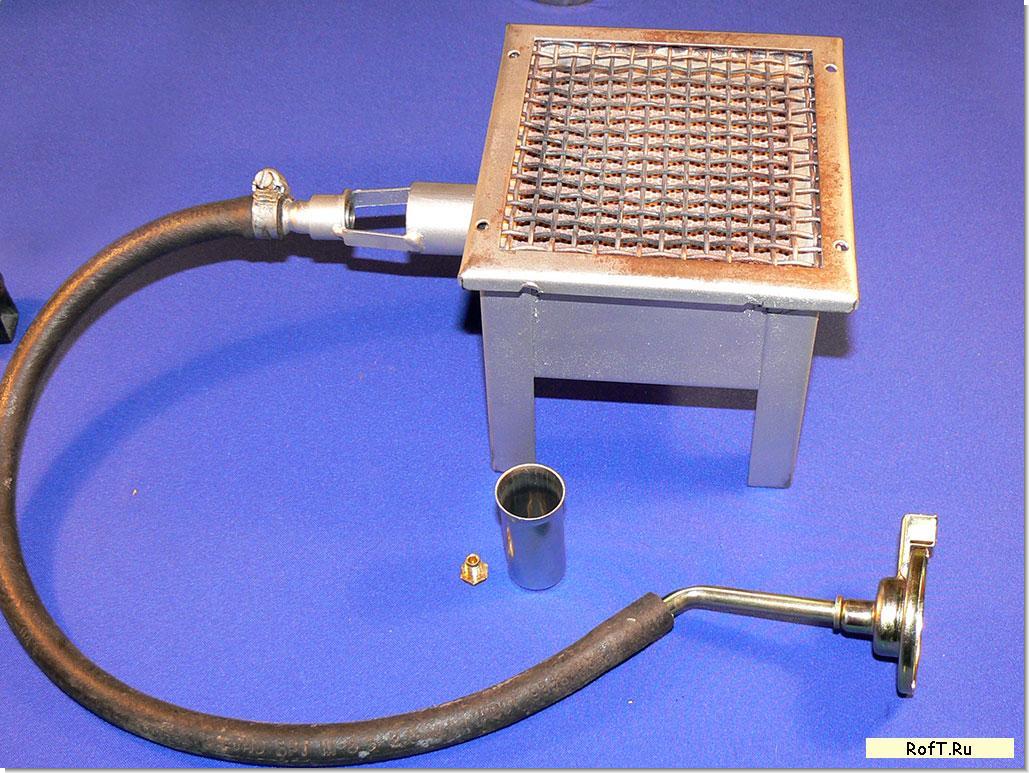

Выкручиваем форсунку из горелки-насадки и оставляем только трубку с краником. Одеваем шланг на трубку и на штуцер инфракрасной горелки. Длину шланга делать меньше 50 см не рекомендую - баллон должен стоять вертикально, чтоб в печку шел только пропан в газообразном состоянии, а не в жидком, ведь у нас в этой конструкции нет редуктора. Вот в принципе и все - мы получили маленькую переносную разборную конструкцию портативного обогревателя. 220-и граммового баллончика с газом этой горелке хватит на 2 часа работы, кажется не много, но за два часа она способна нагреть гараж. Теплоотдача у нее просто зверская, тепло помимо конвекции воздуха передается еще и через излучение и можно нагревать только нужный угол. Открытое пламя есть только в момент поджига, через минуту раскаляется сетчатый керамический блок и дальше горение идет только внутри него.


Стоимость комплектующих:

500р инфракрасная горелка ГИИ-3;

120р горелка-насадка на газовый баллончик;

40р баллончик с пропаном;

10р метр шланга.

Последнее китайское предупреждение: соблюдайте правила противопожарной безопасности! При использовании печек ставьте их на негорючее основание и минимум в метре от горючих материалов. Не нагревайте баллон с газом. Не оставляйте рядом спирт ну и включайте почаще голову.

UPD: 28.09.11

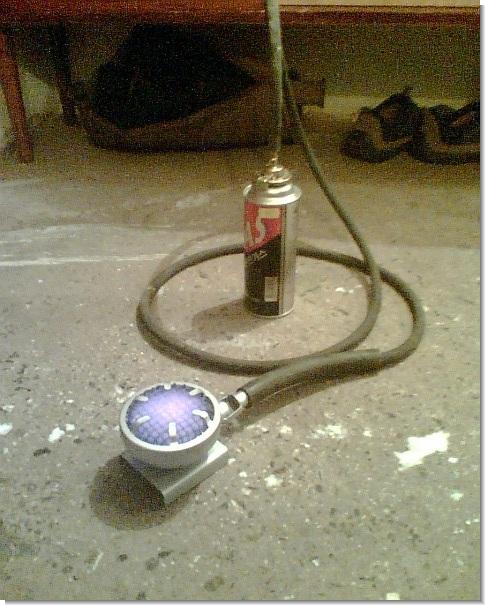

А вот и последователи появились.


Могу теперь добавить, что идея такой печки и на самом деле оказалось отличной. Единственная проблема - на морозе мерзнет газ, но это из-за того, что газ в моих баллонах летний. Расход совсем небольшой, регулировать в процессе работы практически не приходится. Так что маст хэв.

twitter.com vkontakte.ru odnoklassniki.ru blogger.com liveinternet.ru livejournal.ru
Комментариев: 9


    Комментариев: 9

    • Не перестаю удивляться находчивости автора.smile респект.grin

    • Дань уважения изобретателю.Я любитель натурального кофе приготовленного гейзером.В начале соорудил обычную спиртовку(для полевых условий)Затем построил горелочку и питаю её отзажигалки через трубочку пвх.Удобно до немогу.

    • Фотки или чертеж конструкции на 10[гав]roft.ru скиньте и я дополню статью, с сохранением авторства, конечно smile

    • очень даже не плохо сам пробовал в зимнем походе вещь не заменимая

    • Спасибо за идею!

    • отлично сделано, доходчиво написано, правильно сфоткано зачёт

    • Только здесь и нашёл, спасибо!

    •  Александр | 12 февраля 2013 в 19:29:05

      Вот тоже по экспериментировал…

      Сделал несколько модели инфракрасного обогревателя в палатку рыбака…

      Результат превзошел все ожидания… В палатке тепло, лунка не замерзает, ловить можно без перчаток и рукавиц.

      Тестировал при морозе на улице в двадцати пяти градусный мороз…

      КПД конструкции не плохое…

      Статья по технологии изготовления и мои выкладки по конструкции обогревателя палатки опубликованы здесь:

      http://salazan.ru/publ/umelye_ruki/infrakrasnyj_obogrev_palatki_svoimi_rukami/2-1-0-15

      • Отличное решение, сам думал в данном направлении, но керамические соты оказались надежнее и удобнее в эксплуатации, хоть и дороже. Рекомендую попробовать.
