Давно имею старенькую компрессионную пневматику ИЖ-53. Купил лет 7 назад с рук за смешные деньги. Cразу поставил ему новую прозрачную манжету и новую пружину от винтовки, укоротив несколько витков, сколько - за давностю лет не помню.

Сегодня забрел на один форум, где все занимаются разгоном пневматического оружия и за пару часов проглотил всю ветку по ИЖам.

Сразу загорелось померять скорость пули, поэтому слил прогу AirSpeed и почитал про устройство датчиков из фольги. Вот тут-то меня ленью и накрыло. Не люблю дурную работу, которую приходится по несколько раз переделывать. А с датчиками из фольги так бы и получилось, после одного-двух выстрелов восстанавливать всю конструкцию - нет уж, увольте.

Посмотрел на схемы покупных хронометров - тоска зеленая с прошивками, ПИКами и двусторонними платами. Технология ЛУТа знакома не по наслышке, но ради десятка выстрелов делать себе геморрой на неделю - не хочу.

Сразу пришла идея объединить эти две идеи. Сделать простейшие оптические датчики из оптопар и совместить их с прогой AirSpeed.

Ну-с, начнем!.

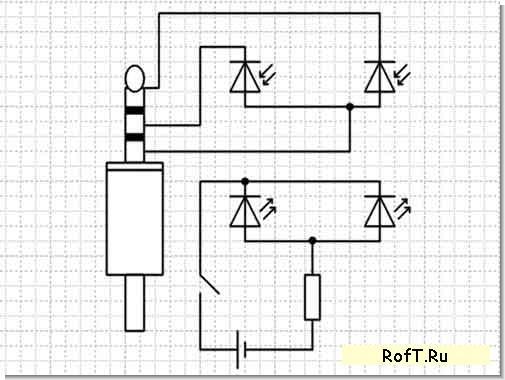

Схему набросал уже к этому описанию, но может кому пригодится до начала сборки smile



Покупного в моей конструкции на ноль рублей, но только потому, что всякий электронный хлам у меня всегда валяется дома.

Да, самое главное! Поставь один из последних альбомов Пикника, а то нифига не получится smile

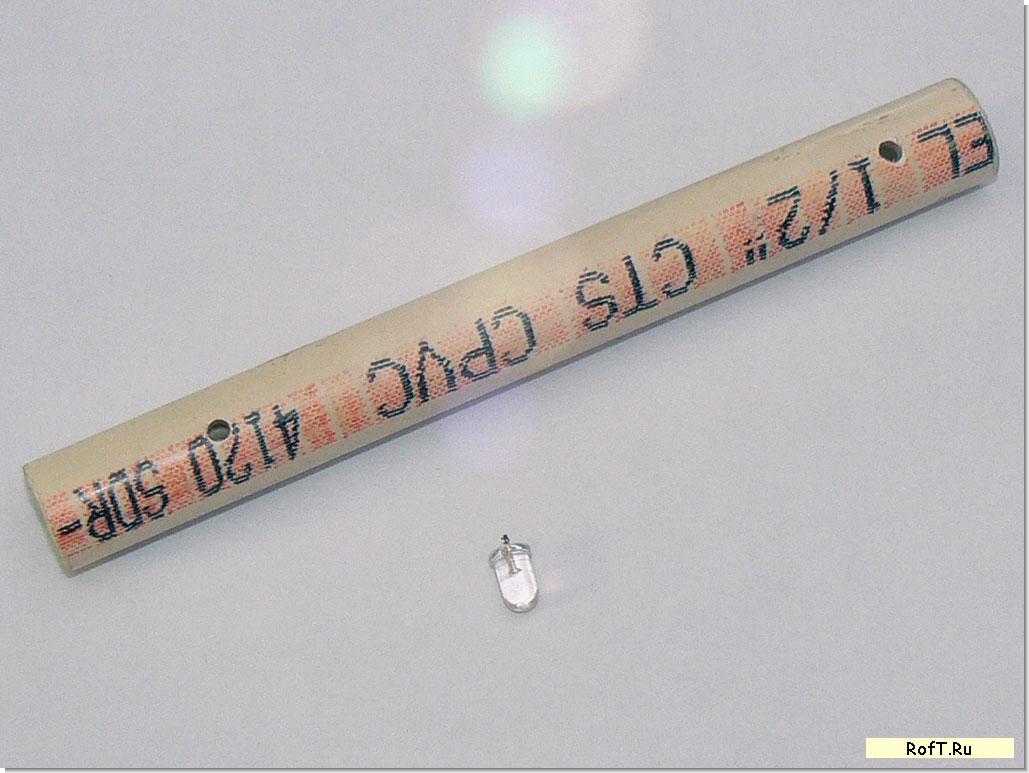

Кусок трубки 15 сантиметров - ПВХ труба для горячей воды (Можно любую с подходящим диаметром) Внутренний диаметр у нее 11,5мм у ствола внешний 11 - подойдет с домоткой smile


Сверлим две сквозных дырки на ровном расстоянии в 100 мм. Верхние под фотодиоды от старой мыши - 3 мм. (Смотрим на свои штангелем и сверлим свой размер). Нижние под белые светодиоды от старого фонарика - 5 мм. (Опять же смотрим на свои).

Я перед монтажом убедился, что светодиоды и фотодиоды друг другу подходят - припаял к проводу, воткнул в микрофонный вход компа, накрутил громкость и быстро пронес светодиод мимо фотодиода, услышал звук в колонках - все тип-топ.

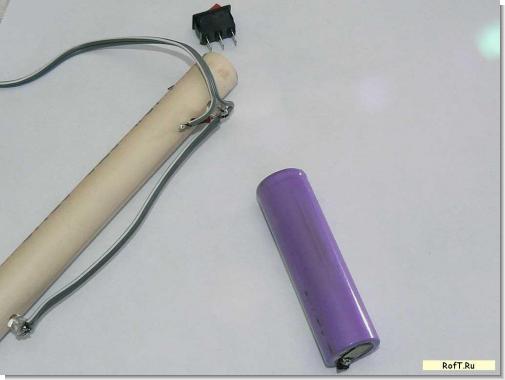

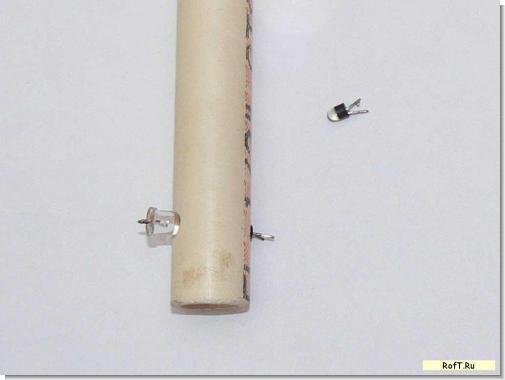

Втыкаем в соответствующие отверстия свето- и фотодиоды. Припаиваем к ним провода. Сразу надо определиться с источником питания светодиодов. Им надо не менее 3 вольт и не более 20 ма. Я взял один LiIon элемент от ноутбука, он дает 3,7 в. Светодиоды в этом случае включаем через резистор 820 Ом, подойдет любой из диапазона 470-910 Ом.

Можно светодиоды питать и от двух любых 1,5вольтовых пальчиковых батарей. Их заряда хватит на год точно smile При таких сроках эксплуатации я рекомендую элементы питания просто припаивать не заморачиваясь на кроватки, разъемы и прочие удобства. Паять надо быстро, чтобы не перегреть элемент.

Сразу же после пайки нежных и тонких выводов фотодиода заливаем сопливым пистолетом. чтоб ненароком не оторвать.

Проверить работу на этапе пайки легко - при включении питания щелчек должен быть в обоих колонках. При пропускании пульки через вертикально поставленную трубку отчетливо должны быть слышны два щелчка в колонках.

Если щелчков нет при включенном канале микрофона и выкрученной на

максимум громкости - меняем полярность проводов на фотодиодах.

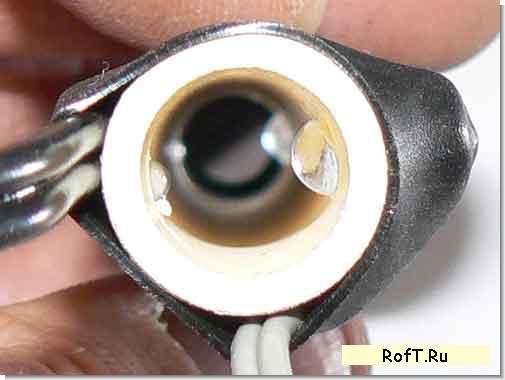

"А внутре у нее неонка!" Думаю, что если отстрелится линза у свето- или фотодиода - ничего страшного не будет. Все продолжит работать как и раньше.

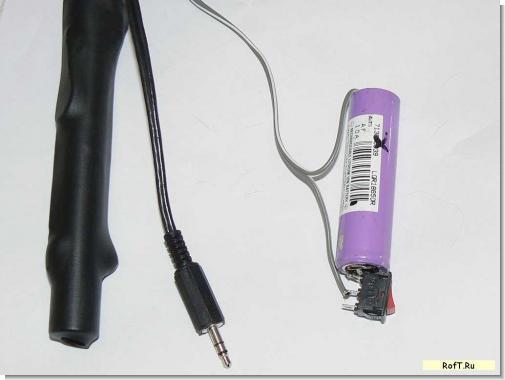

Вот и все, дальше только эстетика - затягиваем все в термоусадку и приматываем элемент питания.

Так, как моя трубка была больше диаметра ствола - на ствол одел кусок термоусадки и плотно натянул датчик - соосность видно со стороны казенника с включенными светодиодами прекрасно.

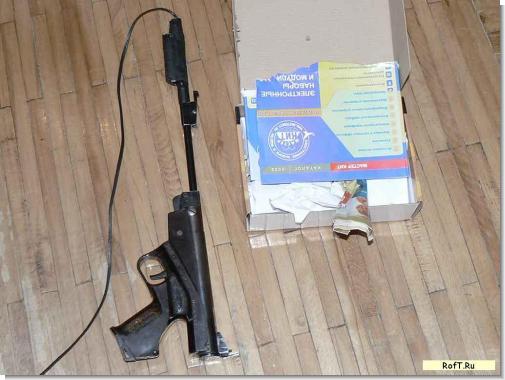

На фотке сам пистолет и пулеуловитель из картонной коробки с бумажным хламом внутри.

На все ушло два часа. Основное время потратил на неторопливое попивание пива и поиск пары подходящих фотодиодов.

Теперь можно проводить испытания.

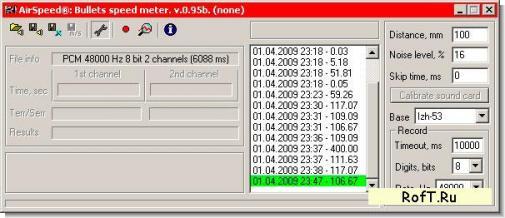

Результат работы виден на скриншоте. Первые выстрелы 117 м/с, последующие падаот до 106 м/с. Затесавшийся глюк с 400 м/с просто игнорируем - хотя было бы неплохо smile)))))

Данные получены на турецких пулях ORNEK весом 0.42 г.

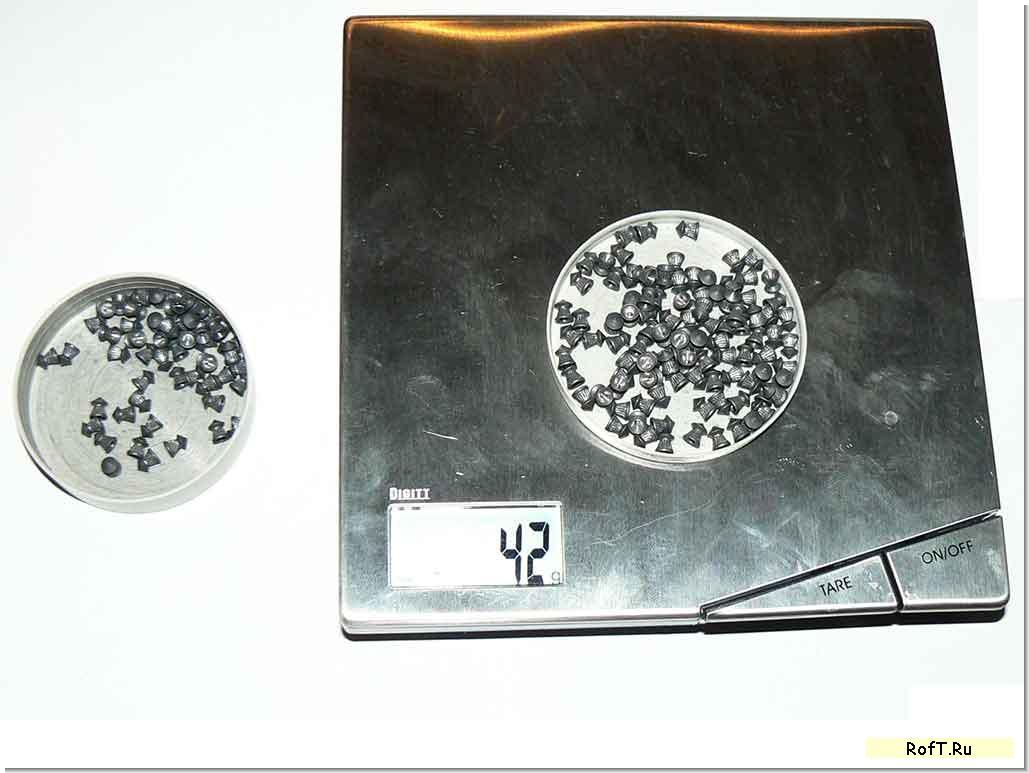

На фотографии показания весов для 100 шт. без учета веса тары.

Для нифига не апгрейднутого и не герметичного пистолета довольно неплохие показатели. Дым из ствола идет постоянно.

Можно начинать апать smile

Думаю, что для огнестрела тоже можно использовать данную конструкцию, надо только брать металлическую трубку гораздо большего диаметра, чем ствол. И не крепить ее к стволу, а стрелять в нее просто так, с подставки или с рук. Плюс ко всему для точности увеличить длину до одного метра. Короче, берется водопроводная труба 100 мм диаметром и длиной 1100 мм. И все будет работать.

Кому нужна прога - качаем http://www.roft.ru/uploads/files/airspeed.rar [filesize=airspeed.rar] Downloads: [downloads=airspeed.rar]

Еще две прекрасные программы от Миронова.

http://www.roft.ru/uploads/files/schron.rar [filesize=schron.rar] Downloads: [downloads=schron.rar]

http://www.roft.ru/uploads/files/ibx_HR_SC_S06x_test__15.12.09.rar [filesize=ibx_HR_SC_S06x_test__15.12.09.rar] Downloads: [downloads=ibx_HR_SC_S06x_test__15.12.09.rar]

http://www.roft.ru/uploads/files/IBX_HR_SC_S06_S07__05.05.10.rar [filesize=IBX_HR_SC_S06_S07__05.05.10.rar] Downloads: [downloads=IBX_HR_SC_S06_S07__05.05.10.rar]

twitter.com vkontakte.ru odnoklassniki.ru blogger.com liveinternet.ru livejournal.ru
Комментариев: 61


    Комментариев: 61

    • http://airgun.org.ru/forum/viewtopic.php?f=35 &t=21286&start=150 :wink:

    • :crying: Верхнюю ссылку целиком скопировать в адресную строку.Нормально не получилось, сорри.

    • Все нормально, это сделано для того, чтобы длинные ссылки не портили дизайн, я потом поправлю

    • хуйня галимая ниче не работает

    • Хз.. уже с десяток людей отписалось, что все заработало. Мож руки не там? smile

    • чето прога не пашет? :sad:

    • Все работает без проблем!!!!!

    • собрал, но немного по другому, таких фотодиодов не нашел. взял из мышки фототранзисторы и в паре с ними стояли инфр. диоды. диоды подключил последовательно + резистор 390 Ом. питание 5 вольт. чтобы не заморачиваться с батарейками взял с usb. транзисторы тоже к этим 5 вольт подключены, и к ним нагрузочное сопротивление по 51кОм на каждый. отверстие около 4 мм, приклеил все снаружи суперклеем. из плюсов - пуля не заденет ничего, так ровная труба и ничего не торчит, батарейку ненадо. сигналы на вход микрофна тоже пошли через кабель usb до компа, а там припаял штекер 3.5 вообщем все Ок. спасибо за идею.

    • Тоже отличный вариант. Главное что эту конструкцию можно собрать на коленке и без похода по магазинам. Дохлые мышки явно у всех валяются smile

    • А не подскажите с чево еще можно снять подходящие фотодиоды?

    • Старые видаки, в них использовались фотодатчики положения корзины, наличия кассеты. там прямо оптопары можно брать и ставить. В принтерах изредка встречались. В магазине купить smile А вообще проще всего раздербанить старую мышу, ну не поверю я что не завалялась у друзей и знакомых одна smile

    • Cпасибо! Будет свободное время попробую сделать :smile:

    • anonim::Написано версия для WNT/W95/W98, а XP кто пробовал или нет разницы в операционках7

    • Работает без проблем.

    • А как часто Вы встречали компьютеры с стерео микрофонным входом?

    • Специально сейчас проверил все компы, которые вокруг дома и на работе - 9 штук. Все с микрофонным стерео входом.

    • Странно. Почти за 20 лет работы и ремонта компьютеров, стерео микрофонный вход (реальный!), видел только пару раз, и то, на профессиональных звуковых картах. (живу на украине, может в этом и разгадка!) Обычно, по схеме, второй канал никуда не подключен, либо сидит через 5,1 кОм на +5 В, это для микрофонов с полевиками. Вы уверенны, что оба микрофонных входа активны, или программа работает с общим каналом? Может подразумевался линейный вход?

    • Старые компы, в т.ч. и первые pentium IV, шли с моно входом. Но все новые, которые с 5.1 и прочими извращениями идут со стерео входом микрофона.

    • У меня 5.1 но моно. Ну не важно. По схеме, выходы фотодиодов соединить с +5В через 5-10 кОм и можно цеплять на линейный вход (желательно через конденсатор 1-10 мкФ), меньше шумов и помех.

    • В общем-то да. Но проще добавить по транзистору - и пики будут сильнее и правильнее с точки зрения схемотехники. А на счет моно-входа на 5.1 - посмотри спецификацию на микруху. скорее всего все там есть, но не разведено на мамке просто, ну или разводка идет на дополнительный разъем.

    • Сорри, но архив ibx_HR_SC_S061_tes t_290309.rar инфицирован Win32.Induc angry А вообще-то, собрал с использованием светодиодов и фототранзисторов от старой мыши (которая с шариком в пузе :smilesmile, все замечательно работает. :wink:

    • Поверил архив и куреитом и симантиком - вирей нет. Так что ищите у себя smile

    • Сори за глупый вопрос, как определить у меня вход для микрофона моно или стерео? В неро при записи, если в гнезде стоят наушники, то оба работают как микрофон. :crying:

    • Как быть если вход на звуковухе моно, слышал что можно к линейному входу это дело примастырить! Кто нить знает про такое?. Заранее спасибо. Для xNoNx Припаяй по фотодиоду к каждому входу на штекер микрофона, и потом включив на всю громкость динамики, слушай, на первый посвети. будет щелчок. не будет перепаяй наоборот, поменяй полярность потом так же второй канал. короче каждый должен щёлкать по отдельности. :wassat:

    • Может кто-нибудь поможет с изготовлением данного приборчика или продаст свой, а то уже кучу мышей перерыл, а фотодиодов нет(((

    • Еще две прекрасные программы от Миронова. ibx_HR_SC_S061_tes t_290309.rar 397.84Kb Downloads: 1073 schron.rar 360.2Kb Downloads: 854 Мальваре на обоих, перезалейте без вирусни пожайлуста.

    • Система работает, квадратные фотодиоды с мыши старой суперклеем,3мм отверстия,2 ИК диода для пультов купил(1.5В (с 12Ом) питание,20мА где-то)маленькие, ничего не заденет пуля.Вирус Virus.Win32.Induc. a это каспер находит.Но запустил,чувствит 115 - и работает.Идея отличная,спасибо!

    • to Steep: Во всех мышах стоит пара фотодиод-светодиод на прокрутке колеса. Посмотри туда. to Loki: Да нету там вирусов. Если не верите - слейте их непосредственно от автора. Благо он в инете довольно известен.

    • Нашел здеся прогу без вирусни http://airgun.org.ru/forum/viewtopic.php?f=35 &t=21286 а на этой страничке почему то есть...

    • Накопал мышу с шаром,Кто из них делал хрон подскажите как фото транзистор подпаять там три контакта.

    • Кстати я сегодня тоже буду узнавать про фототранзики с мыши - как с ними схему делать, если узнаю напишу

    • Куплю такой хронограф за разумную цену. icq 379141822

    • Такое стыдно продавать. Это надо или делать самому или покупать нормальный.

    • Можно схему цепи фотодиодов как монтировать на стерео кабеле?

    • Подскажите какой резистор нужно поставить чтобы запитать светодиоды 1.2 (1.5) вольт от USB (если не ошибаюсь он 5 v)?

    • Вот понимаешь какая проблема. Никто на твой вопрос ответить не сможет по одной простой причине - светодиоды всю жизнь питались током, а не напряжением. Ну это если на пальцах smile Тебе надо узнать рабочий ток светодиода и до него уже ограничивать резистором.

    • Поставь 1 килоом. Должно хватить. Если тускло будут светить - уменьши на треть.

    • Собрал хрон,но работает только эта программа: schron.rar 360.2Kb Downloads: 1006 да и то с косяками -делаешь чуствительность 10 скорость 190 делаешь чувств. 50 скорость 680 делаешь 70 скорость 800 Что делать? Кто подскажет?

    • Напешите конкретные марки свето и фото диодов а то на меня в радио товарах как на дурака смотрят :crying:

    •  мегавольт | 1 марта 2010 в 16:45:28

      народ, кто сделал, скиньте чертёж схемы с транзисторами от старой мыши. ПОЖАЛАСТА

    • Да уж...Схемка не помешает

    • Схемка и не нужна. Инфракрасные светодиоды от мышки запитываете полутора вольтами. Можно проверить свечение камерой телефона. На фототранзисторе центральная нога общая, базы у него нет. Припаеваете провода к центральной ноге и к любой боковой. И будет вам щасте.

    • Спасибо,попробкем :wink: :smile:

    • Добрый вече, уже неделю бьюсь с хроном ,у меня прога airspeed выдает показания один раз из10-12 выстрелов и пишет "can t found peak in wave channel"звук карту вроде настроил.Уже и не знаю на что грешить.

    • Если прога выдает нормальные значения, даже и изредка, значит в програмной части все в порядке. Остается конструкция. У меня было так, что пуля летела не по центру лучей, т.е. пересекала только один из двух или вообще ни одного. Попробуй лучше отцентровать трубку на стволе. Во время стрельбы чуть наклони ее в одну сторону, потом в другую. Сразу должен увидеть результат. А если кинуть пульку руками в вертикальную трубку засекает импульсы?

    • В том то и дело если кидаешь руками пульку или даже карандаш результат такой же, при записи слышно как предмет проходит через датчики.

    • Добрый день, ну вроде все заработало только расхождение в скорости от 35 до 135 мс .Не подскажите какая должна быть скорость пульки если её бросаешь руками?

    •  Хамелеон | 10 июня 2010 в 15:41:53

      В аирспиде у меня выходило 1.6 мс, а если стрелять скомканной бумагой через трубку с датчиками 12-16 мс

    • Делал тоже такую конструкцию хрона. Все работает. Правда я еще немного упростил: вместо светодиодов с резисторами, использовал обычные лампочки ( маленькие ) + для увеличения точности измерений увеличил базу до 400мм - это должно дать погрешность не больше 1%

    • а я собрал из фототранзисторов и ик диодов из мышки, два аккума по 1.2 вольта без резистора, показывает брошенной пулькой 4800 м в сек, видимо где то накосячил, а где хрен знает

    • Sava через камеру телефона вроде видно, что они работают

    • Парни не хрена не работает. На схеме показано к светодиодам никакого питания подавать не надо. Это так?

    • на сколько я понял питание именно только к ним подавать... может схемка получше у кого есть. вот намерен на досуге замутить... буду премного благодарен

    • А нафига лучше, если и простой варик работает? smile

    • какое максимальное расстояние между фотодиодом и диодом может быть чтобы хрон работал? я к тому чтобы сделать рамочный , а не в трубке.

    • Не будет работать эта схема, т.к. перепутана полярность питания светодиодов. Ток через них не пойдет.

    • Работает, полярность по свечению легко определить.

    • Люди! Если кто "рамку" хочет из этого сделать, - ничего сложного: С помощью противостоящих зеркальных полосок и установки под углом оптопары(по диагонали) формируется "фронт-занавес", при пересечении которого в любом месте сработает датчик. Чем меньше угол наклона светодиода, тем гуще будет "сетка" луча в проёме.

      Принцип "охранки" с одной оптопарой, где весь периметр просвечивается одним лучом, поворачивая на зеркалах. Нам ведь важен сам факт пересечения, а не позиция "где"..smile
