Питание энергосберегающих ламп от 12 Вольт

18 марта 2012 г. Просмотров: 34019 RSS 10
Самопал

Очень легко и просто сделать преобразователь с постоянного тока 12 Вольт до постоянного тока 310 Вольт, что позволит питать любые приборы имеющие импульсный блок питания, т.к. на входе такого блока питания всегда стоит диодный мост, который делает из переменки 220 Вольт постоянное напряжение 310 Вольт. Наилучшее применение - это включение энергосберегающих ламп от бортовой сети автомобиля, т.к. внутри КЛЛ (компактной люминесцентной лампы) есть электронный преобразователь как раз с таким выпрямителем на входе и лампочка будет гореть абсолютно так же, как и от сети 220В. Так же можно использовать для зарядки сотового телефона, зарядки и работы ноутбука, даже стационарный компьютер можно питать через этот преобразователь, только радиатор для транзисторов нужен побольше и вентилятор на него, телевизор, ДВД-плеер и т.п оборудование без проблем будет работать.

Но самое любопытно то, что все детали взяты из дохлого компьютерного блока питания.

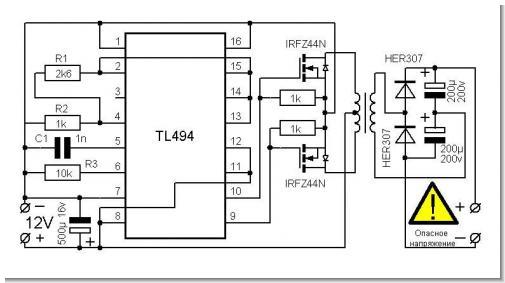

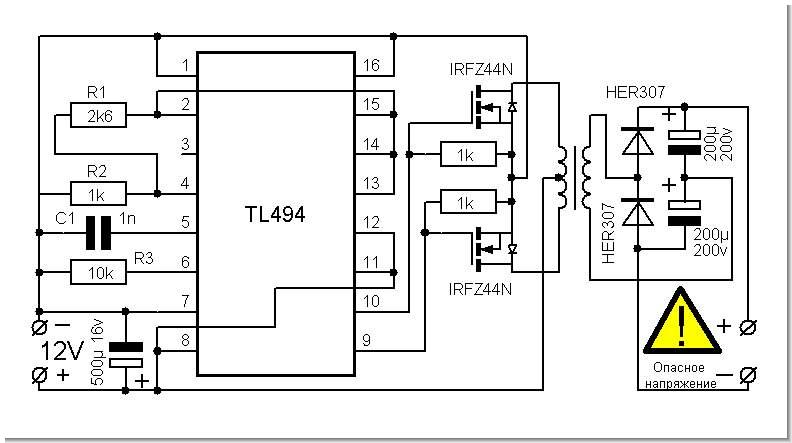

Вот схема:

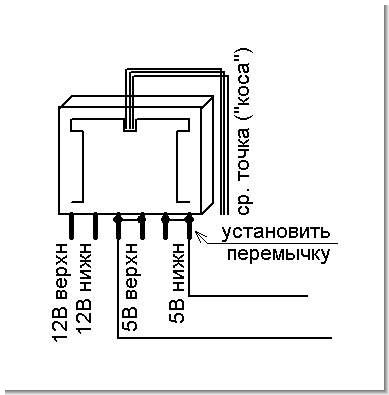

Трансформатор берется готовый из компьютерного БП. Его легко отличить от других там - он будет с "косичкой". Используются обмотки на 5 Вольт.


Микросхема тоже берется из БП - это задающий генератор для ШИМ. Все детали в ее обвязки берутся оттуда-же. Даже предпочтительнее брать не номиналы из схемы, а те номиналы, которые работали с донорским трансформатором, тогда КПД преобразователя будет наилучшим (частота и скважность будут соответствовать параметрам трансформатора).

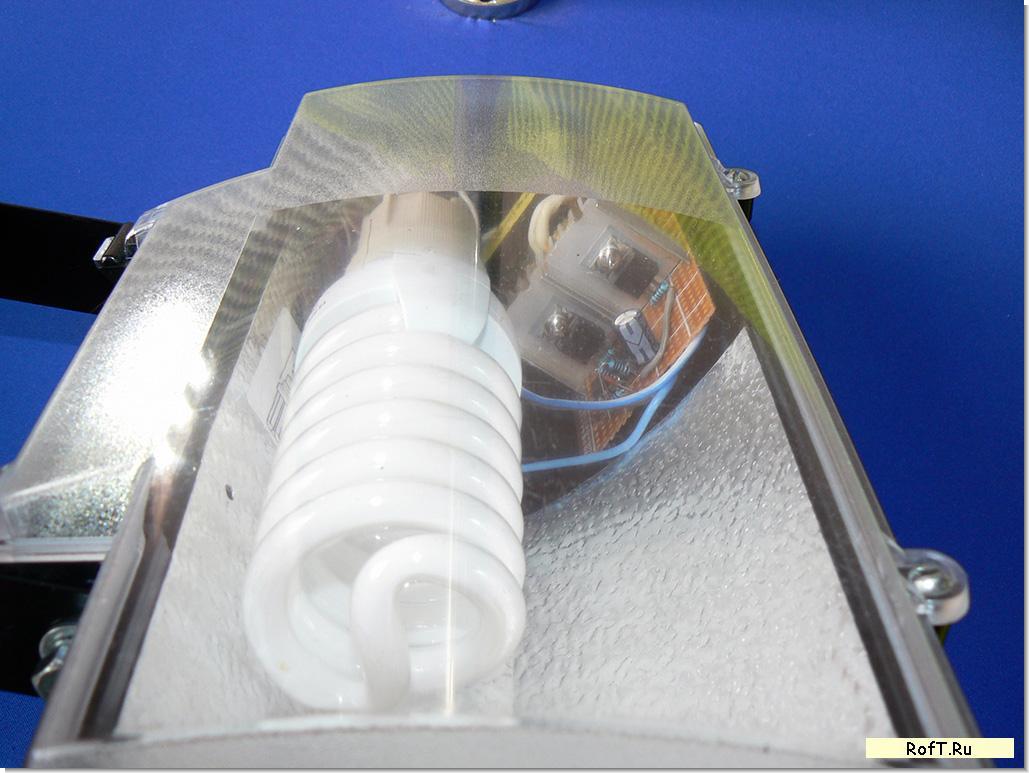

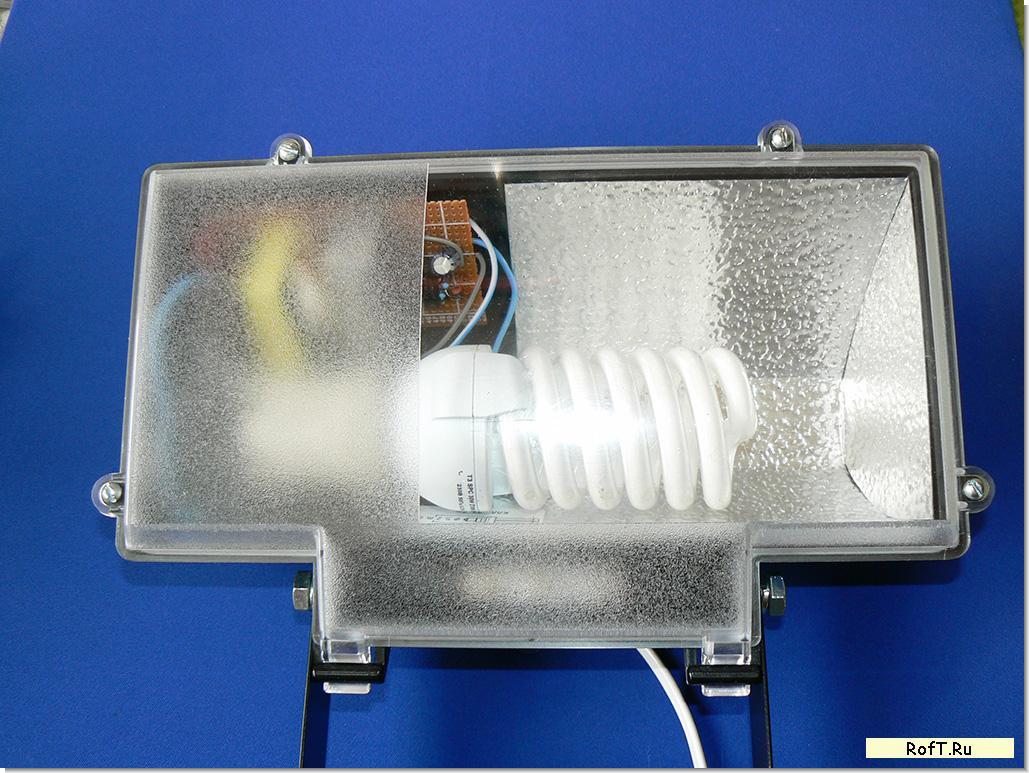

Я собрал этот преобразователь на макетке и запихнул его в прожектор, расчитанный на КЛЛ 30Вт.


Присоединил провод 5м длиной и крокодилами на конце и врезал выключатель питания.

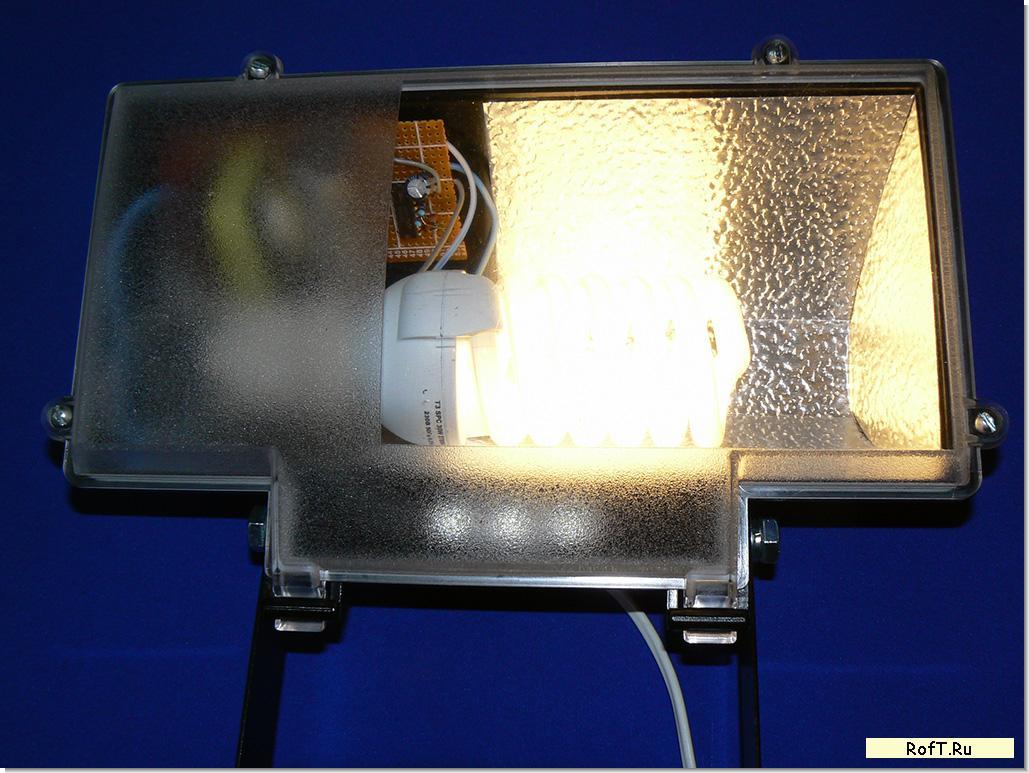

Получился походный светильник, который светит не хуже 500Вт галогенового прожектора с потреблением всего 35Вт. Автомобильного аккумулятора хватит на 10-15 часов свечения, т.е. на несколько вечеров вдали от электрических сетей будет и яркий свет для лагеря и зарядка любых сотовых, навигаторов, радиостанций и пр.

В качестве развития этого прибора необходимо встроить защиту от переполюсовки (иначе черевато выходом из строя преобразователя) и защиту от полного разряда аккумулятора. Конструкцию простейшей, как и все гениальное, защиты от разряда аккумулятора выложу чуть позже.
