Светодиодная подсветка в LEDниковый период

27 июня 2011 г. Просмотров: 55546 RSS 4
Самопал

Наша всенародно любимая власть вместо ввода новых мощностей решила опять залезть в наш с вами карман. С запретом на лампочки накаливания мощностью свыше 100 Ватт все уже столкнулись. В 2014 году под запрет попадут народные 60-ки. Взамен нам предлагается альтернатива в виде люминесцентных энергосберегающих лампочек. В каждой из них находится несколько мг ртути, но вопросы утилизации их частными лицами до сих пор не решены. А уж как приходится их "утилизировать" организациям - это притча воязыцех. Договор с утилизирующей компанией - 2000р в год. Вызов машины для вывоза отработанных ламп - 1500р. А самим на своих автомобилях их привезти на утилизацию низзя - это уже транспортировка особо опасных грузов на что требуется соответствующая лицензия и спецавтотранспорт. Вот что интересно - из магазина к себе вы можете везти люминесцентные лампы, а на мусорку - нет, альтернатива - штраф. Я предлагаю не выбрасывать в мусоропровод такие лампочки - ведь лампа разобьется и ртуть останется в доме и дышать ею будет весь подъезд. Гораздо эффективней бросать их у входа в госдуму, или к местному правительству. Может тогда начнут репу чесать.

Сегодня я поведаю простой способ сделать экономичную светодиодную подсветку чего угодно с питанием от 220 Вольт без дорогостоящих драйверов.

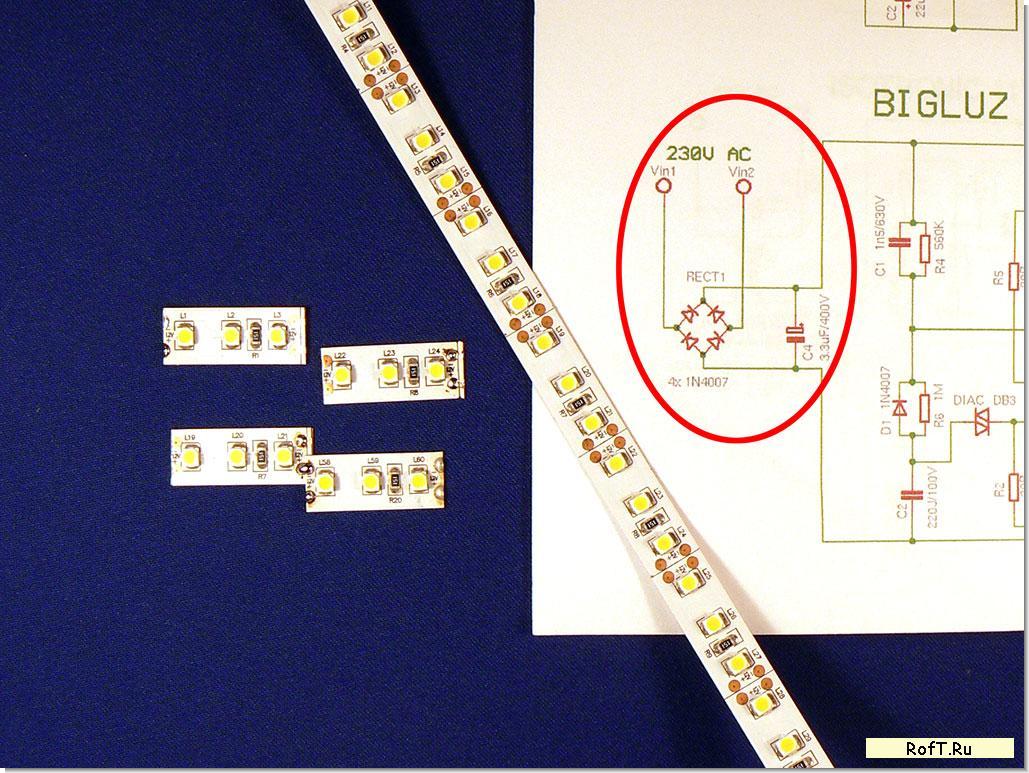

Нам понадобится метр светодиодной ленты с плотностью 120 шт. на метр и напряжением питания 12 В, дохлая энергосберегающая лампа или дохлый блок питания компа или дохлая импульсная зарядка от сотового и немного осторожности, чтобы остаться в живых smile Я взял ленту теплого белого света, как мне кажется, он более уютный. Хотя лента холодного белого света субъективно кажется ярче. Вы вольны использовать любой и представленных на рынке цветов - красный, синий, белый, зеленый, желтый и т.д. Начнем с нарезки ленты по отмеченным местам, моя лента режется по 2,5 см и 3 светодиода. Таких кусочков нужно 22 штуки.

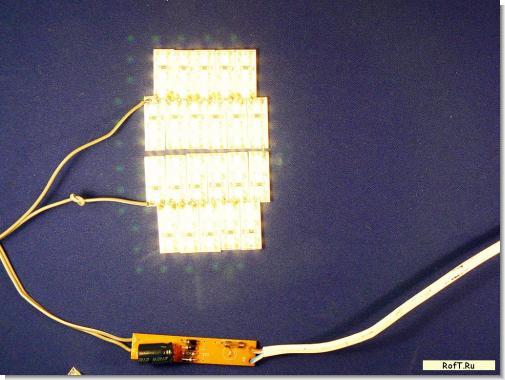

Теперь спаиваем нарезанные кусочки в последовательную цепь - плюс к минусу, минус к плюсу, плюс к минусу и т.д. В конце концов вам решать какой формы должна получиться подсветка, я сделал более-менее прямоугольную панель, пригодную к наклейке под матовое стекло или поликарбонатный рассеиватель.

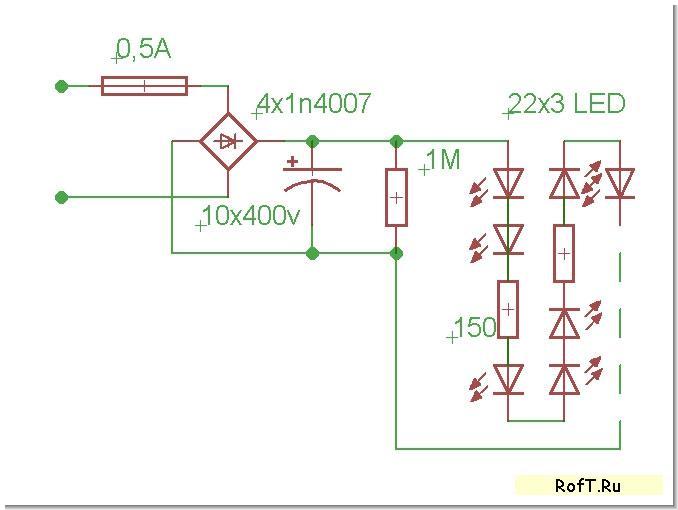

От любого импульсного блока питания надо отгрызть всего лишь предохранитель, диодный мост и электролитический конденсатор 3-10 мФ, расчитанный на напряжение не менее 400 Вольт. Можно сделать как я - отрезать нужную часть платы. Смысл этой части схемы в выпрямлении переменного сетевого напряжения и уменьшении пульсаций, чтобы наш светодиодный свет не мерцал. Резистор 1 МОм служит для разряда конденсатора, который заряжен до 310 Вольт, после выключения питания. Предохранитель ставить обязательно! Он спасет вашу проводку если вы все-таки что-нить напутаете и решите спалить вашу схему.


При сборке и эксплуатации будьте крайне осторожны и аккуратны. Данная схема не имеет гальванической развязки от сети. Касание любого места в данной схеме может быть смертельным, поэтому ВСЕ ОПЕРАЦИИ ДЕЛАЕМ НА ОТКЛЮЧЕННОМ ОТ СЕТИ ПРИБОРЕ!


Дальнейшее оформление по вкусу, но помним, что неизолированных частей светильника быть не должно. Так же ни одна часть схемы не должна касаться металлических предметов. Вы ни при каких условиях не должны коснуться оголенных частей. В качестве примера предлагаю наклеить данную светодиодную панель на кусок квадратного стекла (лента имеет клеевой слой с обратной стороны), сверху закрыть таким же куском матового стекла и по краям скрепить прозрачным силиконовым герметиком или вставить в алюминиевый профиль или сделать деревянную рамку. В любом случае оголенных частей быть не должно!. Все что вы делаете, вы делаете на свой страх и риск. С точки зрения схемотехники это самая опасная реализация питания светодиодов, за простоту всегда приходится платить. Поэтому вы должны понимать что вы делаете в каждый момент времени. Еще раз повторю - никаких действий не производить над включенным в сеть прибором!

Мощность данного светодиодного светильника порядка 5 Ватт. Ток светодиодов - 22 мА. Расчетный световой поток около 400 Лм. Для сравнения: Лампа накаливания 40 Вт - 415 Лм, 60 Вт - 790 Лм, 100 Вт - 1550 Лм, 200 Вт - 2860 Лм.

На данный выпрямитель можно навесить пару десятков таких панелей - все ограничивается прямым током диодов.

Расходы: стоимость ленты 300р/м. Стоимость остальных деталей - ноль целых хрен десятых, т.к. их выковыриваем из любого дохлого импульсного БП.

twitter.com vkontakte.ru odnoklassniki.ru blogger.com liveinternet.ru livejournal.ru
Комментариев: 4


    Комментариев: 4

    • Россия простилась с программой утилизации автомобилей…

    • Интересное мнение о светодиодном свете smile

    • Пока со светодиодами фигня - купил себе 20Вт прожектор на сверхярких диодах. У него радиатор, аки кирпич. Свет уродский - глаза тут же слепнут. Меня с ним из дома выгнали. Подвесил на улицу. Дома, для нужд аква- фито- ... пользую обычние тёплые люминисцентки Т5. Светодиодами подсвечиваю лестницу и пару картин. Для быта они пока не годятся

    • Если есть не рабочий блок питания от ПК с живой 12V веткой (желтый провод), лучше и безопаснее использовать его. Запитал 10 метров самой дешевой ленты и горит без перемигиваний уже 2 года. Опять же безопасно для юзеров.

      Режем все провода кроме желтых, черных и зеленого.

      При замыкании зеленого с черным БП стартует и начинает подавать ток. Для питания 10 м диодов использовал с запасом 3-4 пары (желтый черный) считаю избытком даже. Для питания авто усилителей (проверка, ремонт) лучше взять шматок потолще.

      Эстеты так же могут вырубить вентилятор от БП дабы не шумел. Я не рискнул пускай крутится.
