Защита от разряда аккумулятора

18 марта 2012 г. Просмотров: 38635 RSS 13
Самопал

Простейшая, но отлично зарекомендовавшая себя защита от разряда аккумулятора ниже 10В делается за 10 минут.

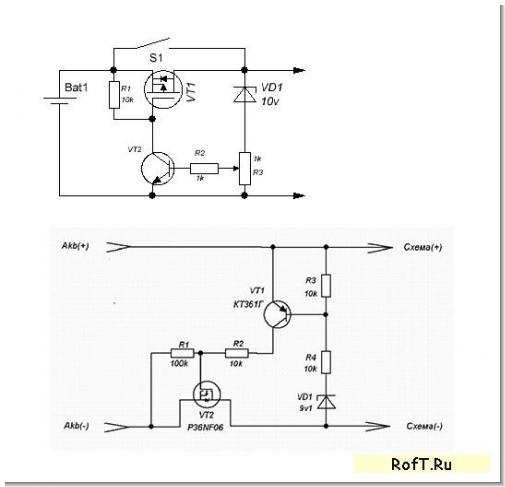

Схемы (отличаются проводимостью транзисторов):

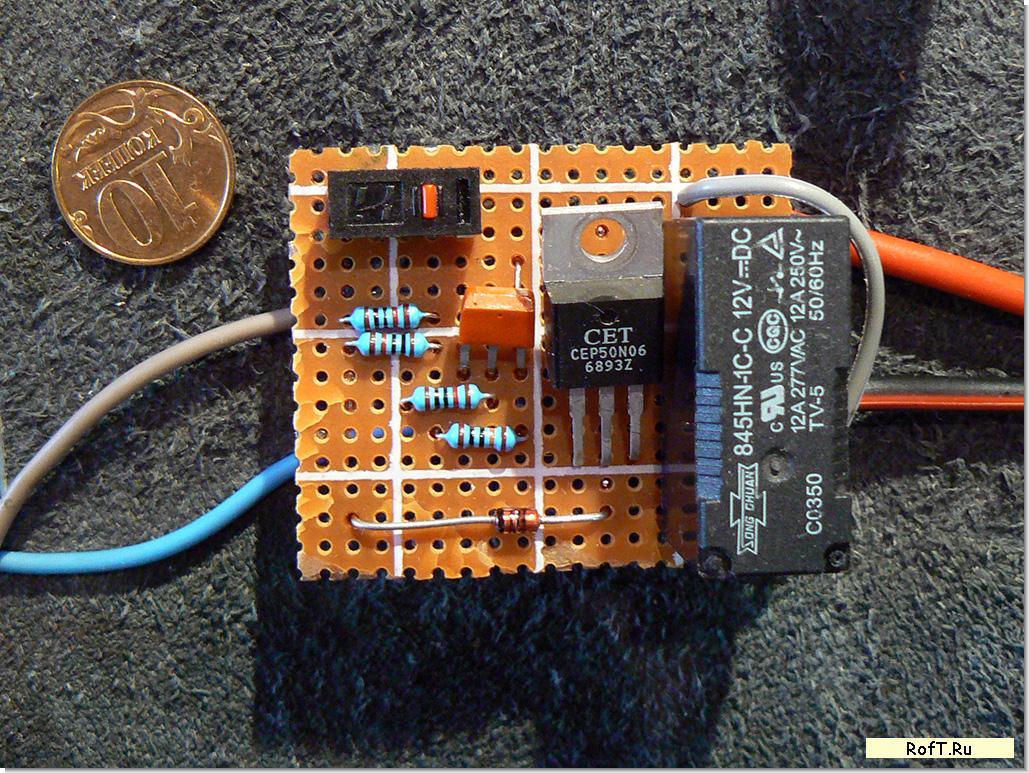

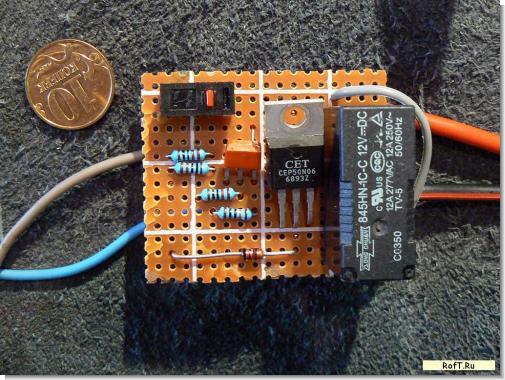

Обе схемы работают прекрасно. До 5-7А не требуется радиатор для полевика, но я себе сделал дополнительную коммутацию на реле 12В 12А, на всякий пожарный случай.

В первой схеме порог срабатывания регулируется подстроечным резистором, во второй - резисторами 10К в базе транзистора. При этих номиналах настройка на 10В ровно.


Для включения после срабатывания защиты надо или кратковременно нажать на кнопку - закоротить сток и исток полевика, или подать заряд на аккумулятор, что тоже выключит защиту. В общем для любых автономных систем, систем резервного и аварийного освещения и элекропитания самое маст хэв.

twitter.com vkontakte.ru odnoklassniki.ru blogger.com liveinternet.ru livejournal.ru
Комментариев: 13


    Комментариев: 13

    • Как все просто. Я долго искал защиту, нашел на микропроцессоре, что слишком для такой легкой задачи.

    •  авикоза | 17 мая 2012 в 05:49:13

      какая классная штука я так долго искал ее нигде не мог найти и тут нашел, капец

    •  авикоза | 17 мая 2012 в 05:49:45

      к стати для чего она?

    •  авикоза | 17 мая 2012 в 05:51:05

      а для чего зашита от разряда акумулятора

    • Если есть автономная система, которая питается от аккумулятора, то надо этот аккумулятор защитить от переразряда. В противном случае он просто сдохнет. Например сигнализация дома или на даче, которая не зависит от электропитания (заряд аккумулятор получает от сети или солнечной батареи). Системы освещения на солнечных батареях так же требуют присутствие такого контроля. Если что-то непонятно - спрашивайте.

    • заепца тема

    • Никто не встречал такое, только на 24В?

    • а где же плата и перечень элементов?

      все просто для спеца, а для любителя нет.

      какие элементы по первой и второй схеме?

      можно ли во второй схеме применить переменный резистор, как на первой схеме?

      Какие номиналы постоянных резисторов должны быть, если необходимо отключить нагрузку при падении напряжения до 11В и 11,7В?

    • тишина на форуме, видимо все уже пользуют готовые решения mk317 или KEMO M148A... а жаль...

      • Вот не поверишь, все детали на схеме подписаны smile Потому и не отвечают, что вопросы непонятные. Или надо сделать список из трех деталюх?

        Если присмотришься повнимательнее - обе схемы близнецы братья, и да, подстроечник можно использовать.

        На указанные напряжения хватит и этих резисторов, диапазон подстройки там шире.

    • Такая схема жрёт многовато. Массово выпускаются специализированные микроамперные мониторы напряжения - MCP111, MAX6378, AZ7045, ADM6823L, TC54, NCP302 и т.д. и т.п.

      В основном для сброса микропроцессоров при понижении их питания, но резисторным делителем их можно настроить и на 11в.

    • какие транзисторы подойдут в место тех что на схемах?

    • На первой схеме стрелка от базы на второй к базе. Значит транзистры разные?
