Разборка EDSR 400 H

16 июля 2009 г. Просмотров: 14692 RSS 27
Разборки

Начал издавать прикольные звуки видак для видеонаблюдения - пришлось ремонтировать.

DVR (digital video recorder) EDSR 400 H от Everfocus я бы назвал лучшим их детищем. 4 камеры, 1 аудиоканал, 1 винт, бекап на флеху, работа по сети через обычный броузер и прочие вкусности. Этот видак отработал 3 года в жестоких условиях чердака, в металлическом шкафу под замком и без вентилляции. Таковы были требования, когда его устанавливали. Скрытое видеонаблюдение -ничего не попишешь. Так вот. Он работает до сих пор.

Разрушения: один 40мм кулер потерял лопасти, второй хрипел на смертном одре. От жары отклеилась и упала пластина радиатора с чипа. (ее видно на второй фотке внизу). Помер импульсный блок питания 24В. 2А.

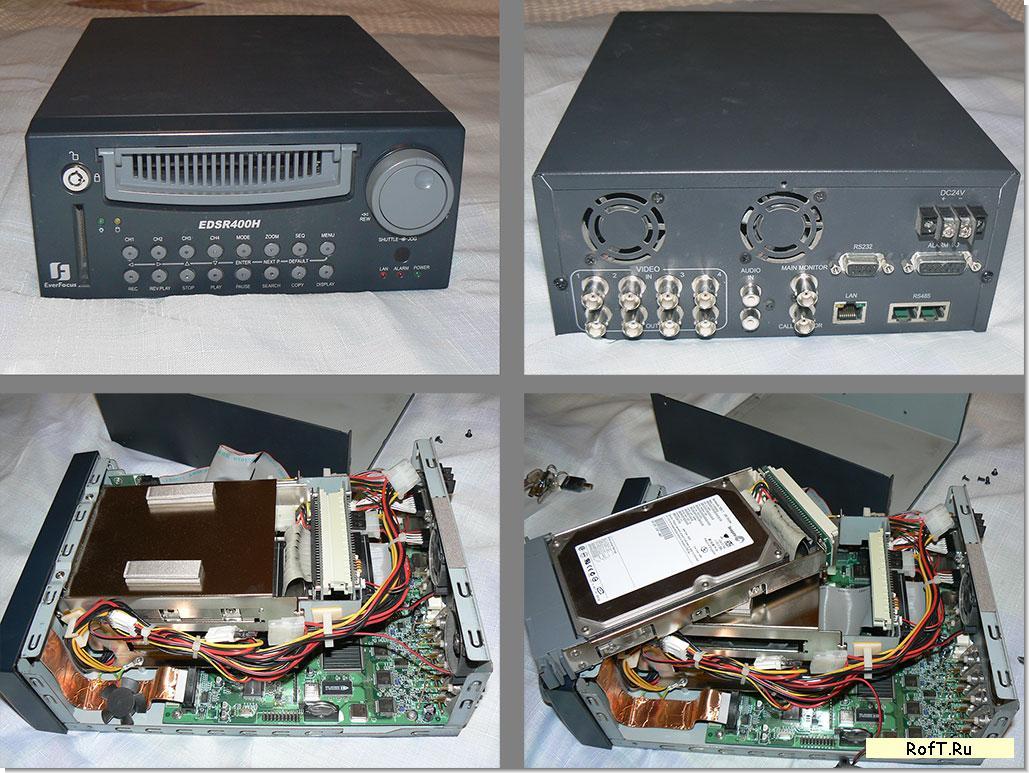

Вот внешний вид и этапы разборки, виден винт Seagate на 200 гектар.

Кстати. Мне кажется, что наличие двух блоков питания у этого видака и обеспечило его надежность. Он не вешался как 900-я серия от скачков напряжения и от статики. Первый блок питания делает из 220-ти 24 Вольта. Он внешний и подключается к задним клеммам на корпусе. Второй внутри обеспечивает нужные +5 и +12В.
Так вот, я подал для теста 12В вместо 24В и видик заработал. Это очень интересная информация. Это значит, что его можно попробовать использовать в качестве цифрового видеорегистратора для автомобиля. Четыре камеры (лобовое, 2 боковых, задне), один микрофон и его феноменальная надежность позволят ему жить в тяжких условиях 4-х колес.

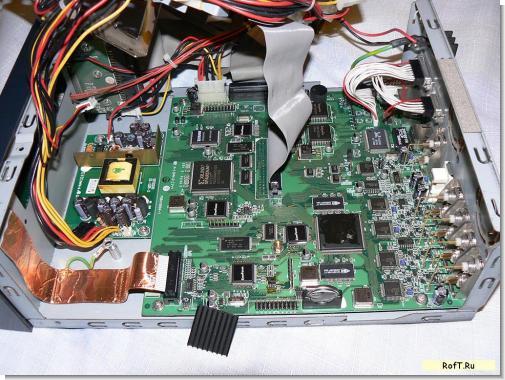

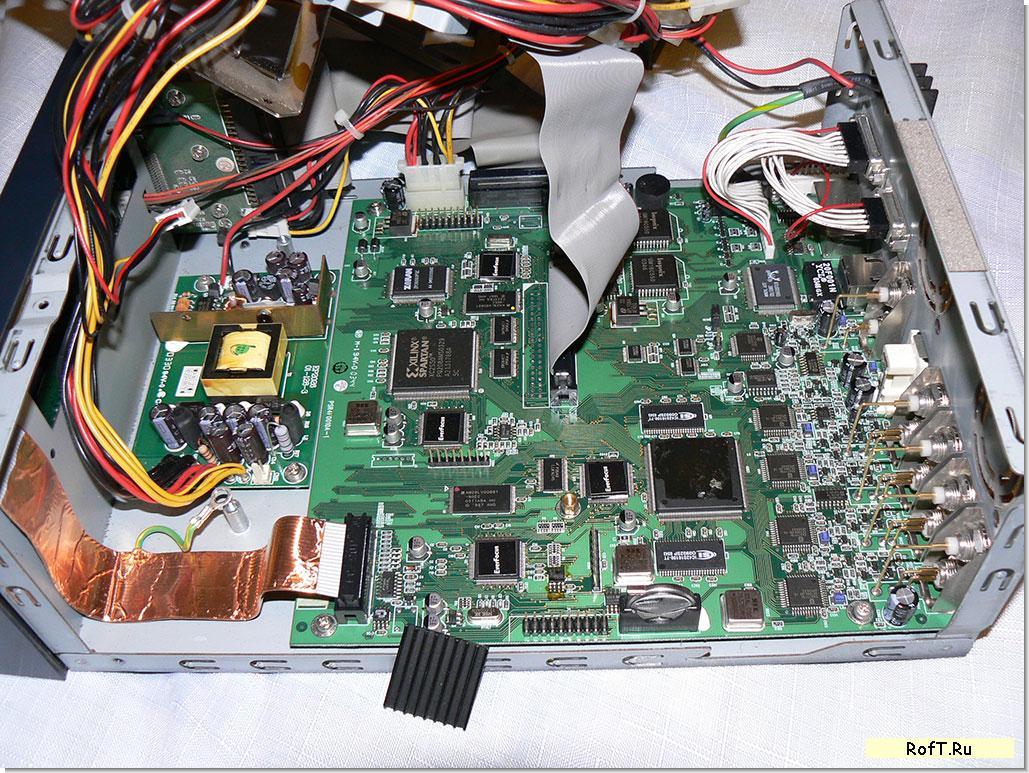

Это его нутрянка. Возле разъмов видно 5 чипов. Такой же стоит у вас в ТВтюнере, только один smile - это филлиповские чипы-декодеры SAA7113. Они обеспечивают захват и показ изображения. Пятый чип используется для режима квадратора и вывода на матричный монитор. Сеть от Реалтека. Все остально довольно специфичная начинка. Хотя начиная с 900 серии эверфокусовские видаки внутри выглядят как типичный одноплатный комп. Видать эта унивесральность их и подводит. Надежность у 9 и 16 канальных DVR мне не понравилась. Все EDSR-s работают на линухе.
